重载型设备连接固定后拖支撑构件

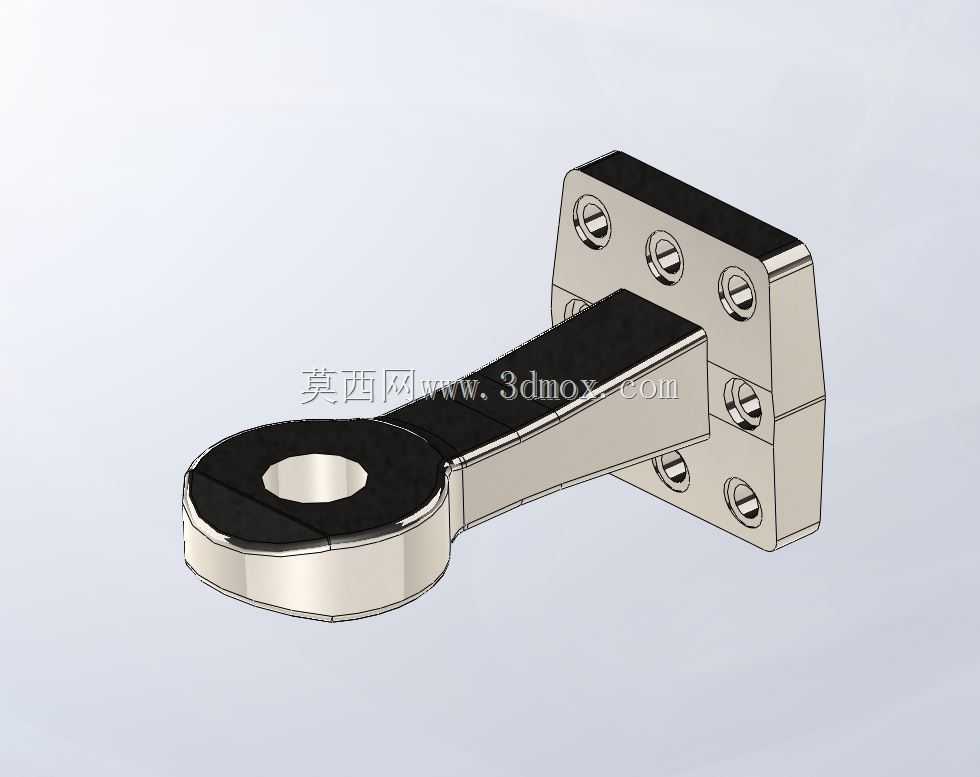

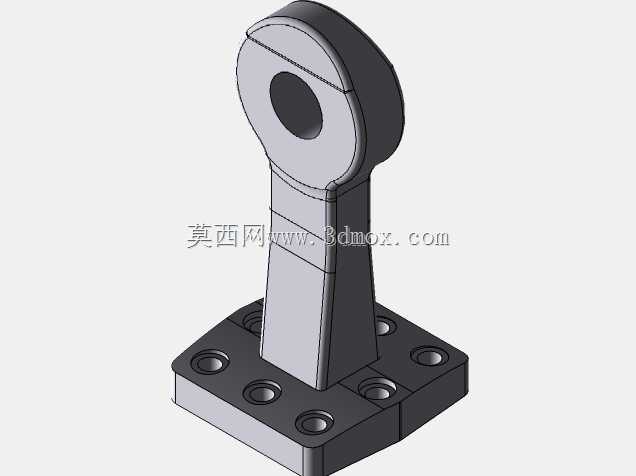

在重型工业设备、特种作业车辆以及大型工装夹具的结构布局中，这类后拖支撑构件往往承担着分散载荷、强化连接刚度的核心作用，很多现场运维的工程师都有过类似经验：设备侧挂的功能模块如果仅靠端面法兰直接固定，长期承受交变载荷或者侧向冲击力时，连接螺栓很容易出现疲劳剪切，甚至法兰面会因为应力集中出现微裂纹，而加装这类后拖构件后，相当于在主连接面之外额外增加了一组受力支撑路径，能把模块的垂向载荷、侧向倾覆力矩直接传导到设备主体的安装基座上，大幅降低主连接螺栓的受力负荷。从结构设计逻辑来看，这个构件采用了分体式受力的布局思路，一端是带多组安装孔的方形法兰座，法兰座上的安装孔采用了对称排布的方式，上下两排各三个通孔，孔位的间距匹配通用重型设备的安装孔系标准，安装时可以根据现场的空间余量选择全孔固定或者间隔孔固定，法兰座的贴合面做了精铣处理，平面度控制在合理公差范围内，避免安装时出现面间隙导致的应力集中；另一端是带环形通孔的铰接支撑端，环形孔的内壁做了粗糙度处理，用来配套销轴或者衬套，实现与被支撑模块的铰接连接，允许模块在小角度范围内有一定的摆动余量，抵消设备运行时产生的振动位移，避免刚性连接带来的结构硬损伤。连接法兰和环形支撑端之间的臂身采用了变截面的斜向支撑结构，靠近法兰座的位置截面厚度更大，逐步向支撑端平滑过渡，这种设计既可以在保证整体结构强度的前提下减少不必要的材料用量，降低构件自身重量，也能让应力传递路径更加顺畅，避免直角连接处出现应力断裂的风险，臂身的两侧做了拔模斜度处理，不管是采用铸造成型还是机加工成型，都能有效降低加工难度，提升量产时的成品率。从安装边界来看，法兰座的整体厚度控制在适配常规设备侧壁安装的尺寸范围内，不会因为构件本身厚度过大占用过多的设备内部安装空间，臂身的倾斜角度经过反复校核，安装后环形支撑端的中心高度刚好匹配被支撑模块的铰接点高度，不需要额外加装调整垫片就能完成装配，环形支撑端的端面厚度足够承受销轴传递的径向载荷，不会因为长期受力出现端面变形导致销轴卡滞。在实际应用场景中，这类构件除了用在工业设备的侧挂模块支撑上，也可以用在重型车辆的外挂部件固定、物流输送线的侧边导向机构安装、大型钣金机柜的门体重载铰链支撑等场景，不同场景下只需要根据实际载荷大小调整对应部位的壁厚尺寸，核心的受力结构逻辑不需要做大幅改动。建模过程中需要重点关注几个公差配合的位置：首先是法兰座安装孔的位置度公差，必须保证和设备基座的孔位完全匹配，否则安装时会出现螺栓无法穿入的问题；其次是环形支撑端的内孔尺寸公差，要和配套的销轴或者衬套形成合理的间隙配合，既不能间隙过大导致连接晃动，也不能间隙过小导致装配困难；另外臂身和法兰座、支撑端的连接处要做圆角过渡处理，避免尖角位置的应力集中，提升构件的抗疲劳寿命。很多新手工程师在设计这类支撑构件时，容易犯的错误是一味增加整体壁厚来提升强度，反而导致构件重量过大，安装时对位困难，而且多余的材料也会提升生产成本，合理的做法是通过力学仿真找出应力集中的区域，对应力较大的位置做局部加厚，应力较小的位置适当减薄，在强度和重量之间找到最优的平衡点。这个构件的表面处理可以根据使用场景选择，普通室内工业环境下采用喷塑处理即可，具备基础的防锈能力；如果是户外或者潮湿腐蚀环境下使用，可以采用镀锌或者不锈钢材质加工，提升构件的耐腐蚀性能，延长使用寿命。
