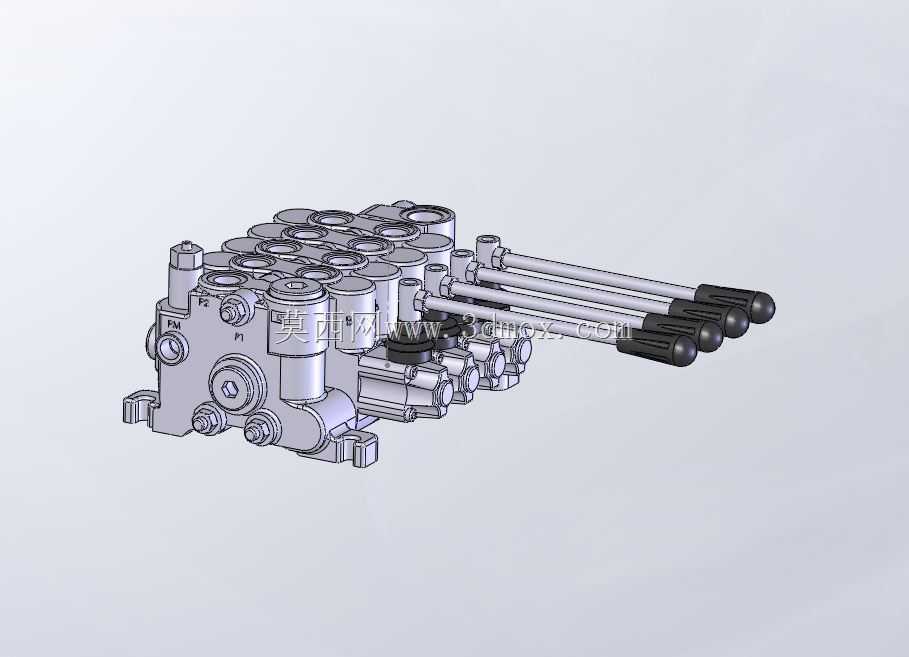

多路手动液压控制阀三维结构设计

这款多路手动液压控制阀，是工程机械液压系统里的核心控制元件，常见于小型挖掘机、装载机、叉车、高空作业平台这类需要多动作独立控制的移动作业设备上，负责把液压泵输出的高压油按需分配到不同的执行机构，比如动臂油缸、斗杆油缸、转向油缸、行走马达这些部件，实现各个动作的启停、换向与速度调节。从结构设计来看，整体采用分片式组合阀块布局，四片工作阀片串联叠加在进油联与回油联之间，这种模块化设计的好处是可以根据设备实际需要的执行机构数量灵活增减阀片数量，不用重新开模制作整体阀块，既能适配不同吨位、不同功能配置的主机，也能降低备件储备的品类压力，单阀片损坏时可以单独拆解更换，不用整体报废整个阀组，现场维修的便利性很高。每片工作阀片都配置了独立的手动操纵杆，杆端做了防滑橡胶握把设计，操纵杆的摆动行程经过匹配设计，操作力控制在成年人单臂舒适施力范围内，长时间操作也不容易产生疲劳，操纵杆与阀芯之间通过杠杆机构连接，能把人手的摆动动作精准转化为阀芯的轴向位移，阀芯的台肩尺寸经过严格匹配，不同开度下的通流面积变化曲线经过优化，既可以保证微动操作时的流量线性可控，实现执行机构的精准动作微调，也能在全开位置满足大流量通油需求，不会产生过大的压力损失。进油联位置集成了溢流阀、单向阀结构，溢流阀负责限定整个系统的最高工作压力，当系统负载超过设定值时，高压油会通过溢流阀直接泄回油箱，避免管路、油缸或者泵因为超压损坏，单向阀则可以防止系统停止工作时执行机构带载回落，起到一定的保压锁止作用，每片工作阀片的油口位置都设置了安装固定凸台，凸台上预留了标准的螺栓安装孔，外接液压管路时可以通过法兰或者螺纹接头直接连接，不用额外做转接板。整个阀组的安装边界设计也充分考虑了工程机械的安装空间限制，整体外形紧凑，操纵杆全部朝向同一侧伸出，安装时只需要在主机的安装架上预留对应阀块底座的四个固定螺栓孔位即可，进油口、回油口以及各个工作油口的位置排布规整，外接管路时不会出现管路干涉的问题，阀块的各个密封槽尺寸都按照常规液压密封件的标准规格设计，维修更换密封件时可以直接采购通用标准件，不用定制特殊规格的密封圈。在实际使用场景中，这类多路阀可以同时控制多个执行机构的复合动作，比如挖掘机作业时可以同时操作动臂提升和斗杆收斗，两个动作之间不会出现明显的流量抢油干涉，这是因为阀片内部的油道设计做了流量分配优化，在复合操作时可以按照阀芯开度比例分配高压油流量，保证各个动作的协调性。阀芯与阀孔的配合间隙控制在微米级，既可以保证阀芯滑动顺畅无卡滞，也能把内泄漏量控制在标准允许的范围内，避免系统出现掉压、动作爬行的问题，阀块外部的各个外露金属部件都做了防锈处理，适应工程机械户外作业的多粉尘、潮湿、温差大的工作环境，操纵杆的铰接位置都设置了防尘密封结构，避免泥沙、灰尘进入铰接部位造成操纵卡滞或者磨损过快。
