手动式液压三通闭心分流阀结构设计

这款手动操作的三通闭心分流阀，主要适配液压储液罐配套的流体回路控制场景，在中小型液压站、工程机械辅助液压回路、小型机床液压系统中都有广泛应用，核心作用是在单液压动力源输出的工况下，完成两条下游液压支路的通断、流向切换控制，闭心结构的设计可以保证阀位处于中位时，进油口与两个出油口全部截断，不会出现压力油卸荷或者支路串油的问题，适配最高350巴的工作压力，完全覆盖常规中低压液压系统的压力使用需求。

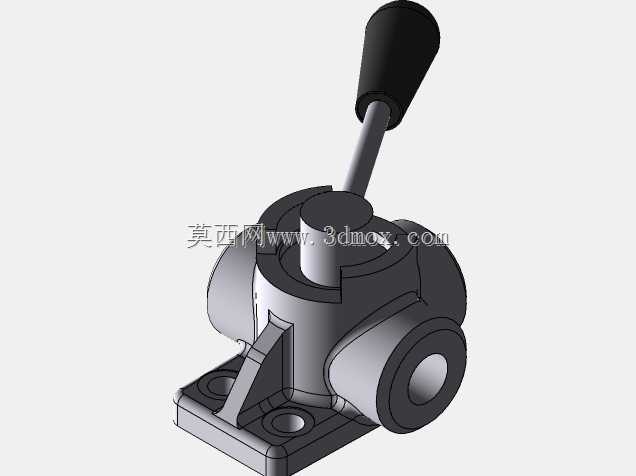

从实际功能特性来看，该阀采用手柄扳动式操作，不需要额外配置电控或者气控驱动单元，在无外接动力的手动操作场景、应急控制回路中适配性极强，操作人员扳动顶部带防滑握套的操作手柄，即可带动内部阀芯转动，完成三个油口之间的连通状态切换，操作行程清晰，到位后有明确的位置反馈，不需要额外加装阀位指示装置就能判断当前的通路状态。阀体采用三个通路口径向分布的结构，三个接口规格统一为3/4英寸通径，能够匹配同规格的液压管路连接，通流能力可以满足单支路最大流量下的压力损失控制要求，不会因为通径不足造成回路节流发热的问题。

设计过程中优先考虑了安装与维护的便捷性，阀体底部集成了一体式安装底座，底座上设置两个对称的安装固定孔，安装时不需要额外制作过渡安装板，直接通过螺栓就可以将阀体固定在设备的安装面板或者支架上，安装孔的位置公差经过适配设计，能够抵消安装面的小幅度平面度误差，避免强行锁紧安装螺栓造成阀体变形卡滞的问题。阀体外部的加强筋结构从底座一直延伸到三个通路的接口根部，既可以提升阀体整体的结构刚性，在高压工况下降低阀体的形变概率，也能在管路安装时作为扳手借力的结构，避免拧紧管接头时力矩直接作用在阀体薄壁位置造成开裂。操作手柄的长度经过力矩匹配设计，在最高工作压力下，操作人员不需要借助加力杆就可以轻松扳动阀芯切换阀位，手柄顶部的绝缘防滑握套，既可以提升操作时的摩擦力，避免手上沾有液压油时出现打滑，也能在低温工况下降低手柄的金属导热速率，提升操作手感。

从内部结构的设计逻辑来看，闭心式的阀芯结构在中位时能够完全切断三个油口之间的连通，当阀位切换到第一工作位时，进油口与第一出油口连通，第二出油口封闭；切换到第二工作位时，进油口与第二出油口连通，第一出油口封闭，完全匹配液压系统中需要单动力源向两个独立执行元件分别供油的工况，比如小型液压机具的动作切换、液压系统的备用回路切换等场景，不需要额外加装截止阀组就可以完成通路控制，能够有效简化液压回路的管路布置，减少管路接头的数量，降低系统的泄漏点。阀芯与阀体之间的密封结构采用适配高压工况的密封件设计，在350巴的额定工作压力下不会出现内泄或者外漏的问题，密封件的安装槽尺寸经过公差优化，既可以保证密封件的压缩量在合理区间，避免压缩量过大造成操作力矩上升，也能防止压缩量不足出现高压泄漏。

在安装边界的设计上，该阀的三个通路接口采用水平径向分布，操作手柄垂直向上布置，安装后手柄的活动范围内没有其他结构遮挡，扳动手柄时不会和周边的管路、设备结构产生干涉，整体的外形尺寸紧凑，在安装空间有限的小型液压设备中也能顺利布置。阀体的流道采用等径圆滑过渡设计，液压油在阀体内流动时不会出现直角急转弯造成的局部压力损失，能够有效降低系统运行时的油温上升速度，延长液压油和密封元件的使用寿命。底座的安装面经过精加工处理，平面度控制在合理范围内，安装时只需要在安装面与固定支架之间加装薄密封垫，就可以避免安装位置出现渗油问题，不需要对安装面进行二次加工处理，降低现场安装的加工成本。
