真空吸尘器喷砂喷嘴结构设计

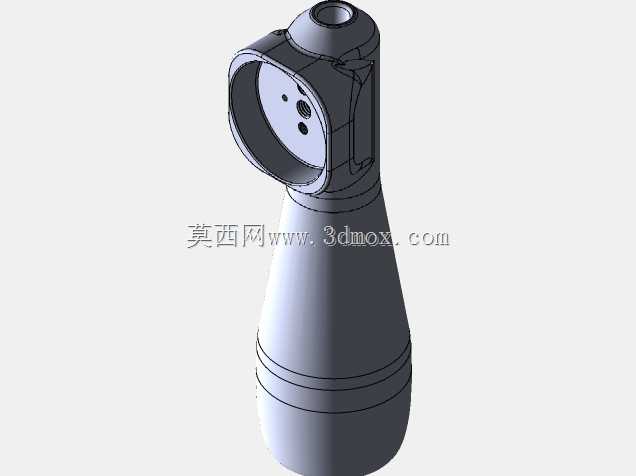

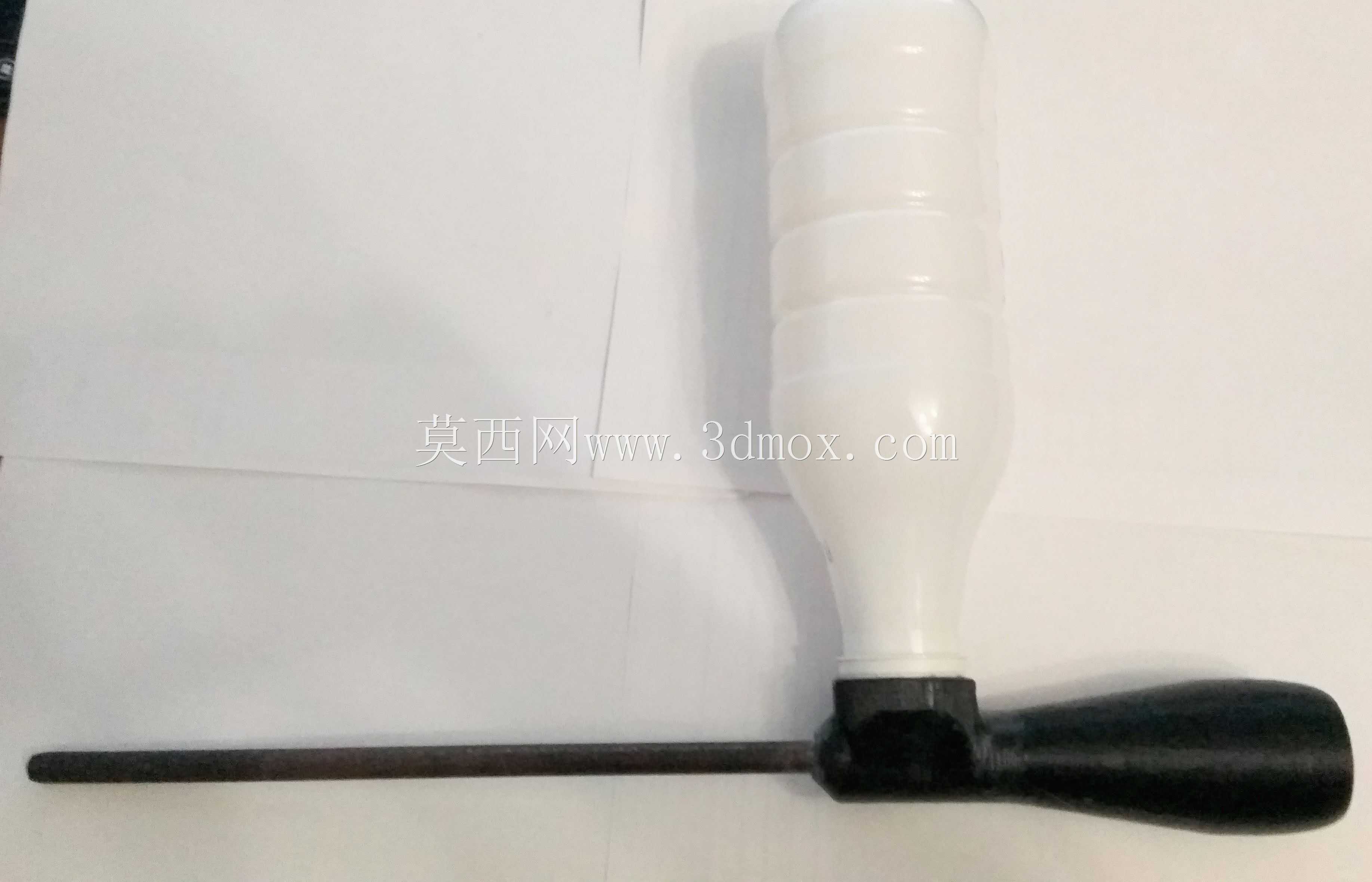

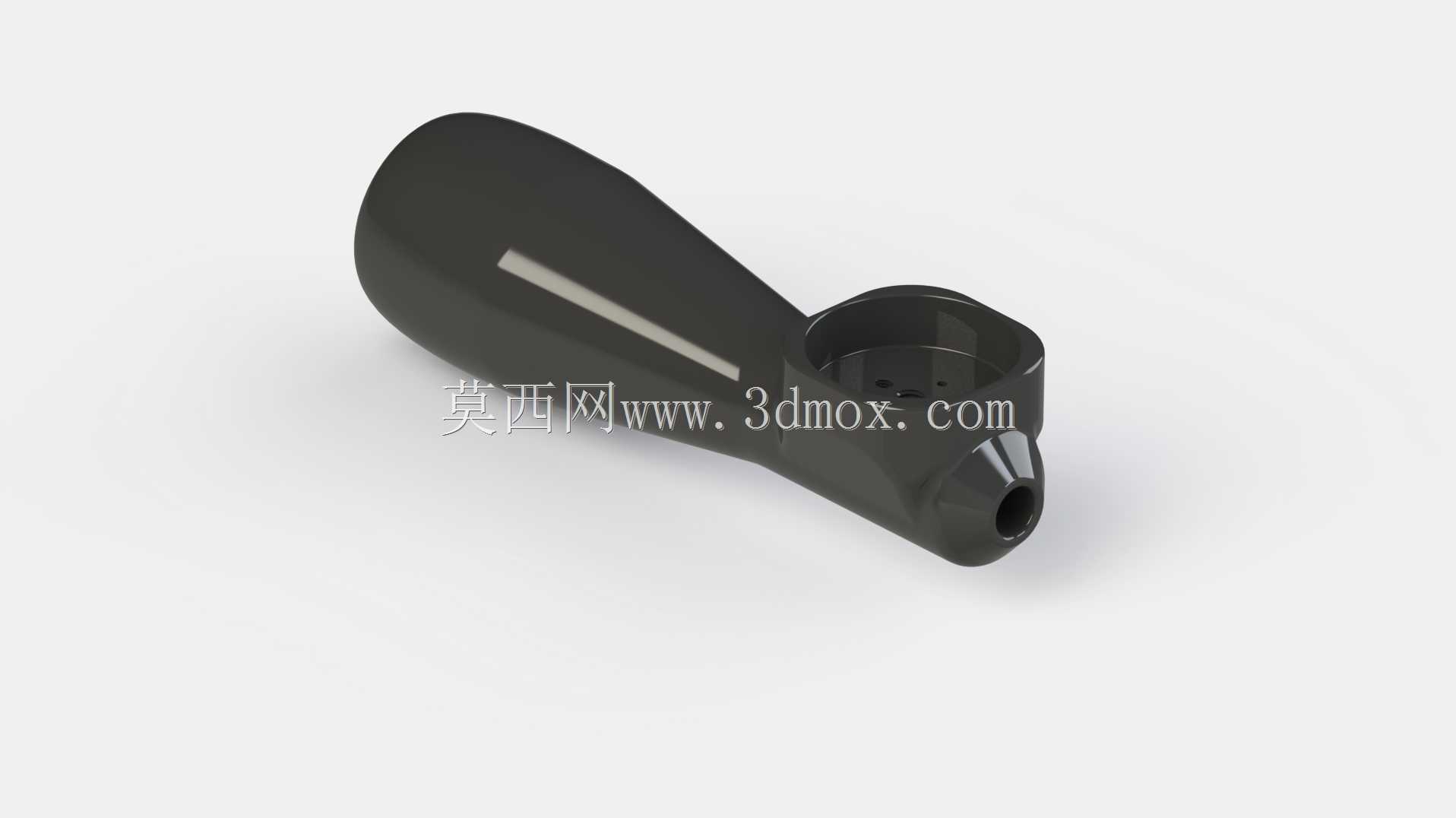

在工业清洁与表面处理交叉的作业场景中，这类集成在真空吸尘器上的喷砂喷嘴，承担着磨料喷射与粉尘同步回收的双重功能，和普通干式喷砂枪不同，它不需要独立的除尘舱配套，依靠吸尘器本身的负压流道就能实现作业过程无扬尘，适合小范围工件表面除锈、旧涂层清理、焊缝余高打磨前的粗化处理，在汽修门店的零部件翻新、五金加工件的边角去毛刺、家装环节的瓷砖美缝预处理场景里都有高频使用。从结构上看，整个喷嘴采用一体化手持 ergonomic 造型，握持段做了贴合手掌弧度的内凹曲面，表面预留的浅槽既可以做包胶防滑的定位基准，也能在注塑成型时减少壁厚不均带来的缩痕问题，握持段的长度控制在110mm左右，成年人单手握持时食指和中指能自然搭在流道壳体的过渡位置，长时间作业不会出现手腕酸胀的情况。流道部分做了三段式变径设计，尾部的接口段是和吸尘器软管对接的安装位，内径匹配常规32mm口径的工业吸尘管，接口外壁做了2圈环形凸台，安装软管后可以用喉箍直接锁紧，不需要额外做转接头适配，能保证负压状态下的密封性，避免磨料从接口处泄漏。中部的混合腔是整个喷嘴的核心功能区，压缩空气接入后会在腔体内形成负压卷吸磨料，磨料和气流充分混合后从前端的喷口高速喷出，喷口的内孔做了锥面收敛设计，收敛角度控制在13度左右，既可以保证磨料喷射的集束性，又能减少磨料对孔壁的冲刷磨损，延长喷嘴的使用寿命。前端喷口的外侧做了环形的吸尘回流口，和尾部的负压流道连通，喷射出去的磨料击打在工件表面后，会带着剥离下来的锈屑、漆皮直接被回流口吸入，顺着吸尘管进入吸尘器的尘桶，整个作业过程磨料不会向外扩散，不需要操作人员佩戴重型防尘面罩，也不会对作业周边的环境造成粉尘污染。设计时特意将混合腔的安装角度和握持段做了15度的倾角偏移，操作人员手持喷嘴对准工件作业时，手腕可以保持自然伸直的状态，不需要刻意弯折手腕调整喷射角度，在处理垂直立面或者工件顶面的时候，操作姿态会更舒适。整个壳体的壁厚控制在2.5mm，采用耐磨尼龙加玻纤的材质注塑成型，流道内壁做了抛光处理，减少磨料流动时的阻力，也能避免磨料残留堆积在流道拐角处造成堵塞。安装边界上，整个喷嘴的最大外轮廓尺寸控制在160mm*55mm*45mm，除了尾部的软管接口外，没有其他外凸的安装结构，不需要额外的固定支架，操作人员可以直接手持作业，也可以根据需求加装延长杆，处理高处或者狭窄缝隙内的表面处理作业。在流道的耐压设计上，混合腔部分做了局部加厚，能承受0.8MPa以内的压缩空气压力，满足常规喷砂作业的压力需求，不会出现腔体内压过高导致壳体开裂的问题。喷口部分可以根据作业需求更换不同口径的内衬套，当需要处理大面积粗化作业时，可以更换大口径内衬套提升磨料喷出流量，处理精细边角位置时，更换小口径内衬套提升喷射精度，内衬套采用硬质合金材质，磨损后可以单独更换，不需要更换整个喷嘴主体，降低后期的使用成本。
