适配手动螺丝刀的替换式握持手柄结构

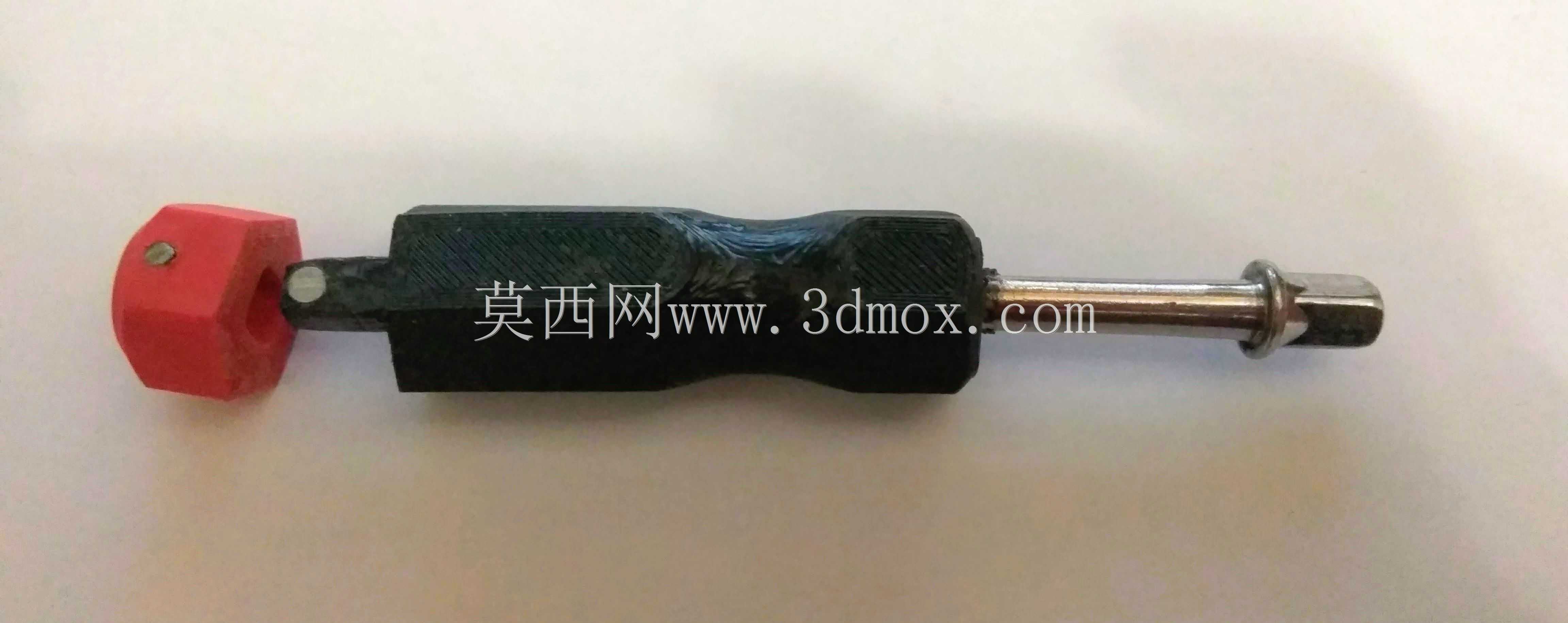

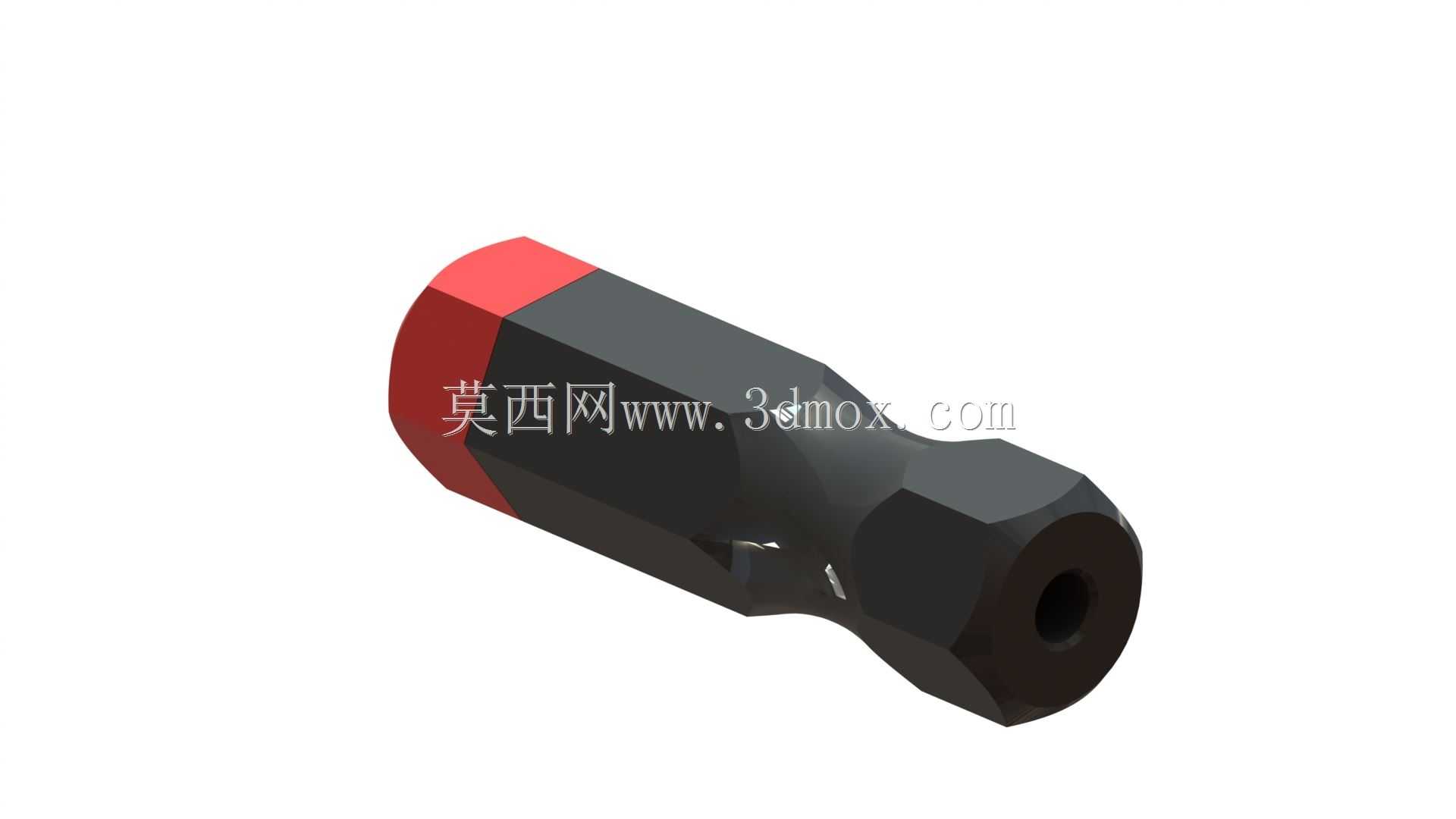

在日常设备维保、家用拆装、产线预装这类场景里，手动螺丝刀是出现频率最高的基础工具之一，而螺丝刀的手柄作为直接和人手接触传力的部件，长期使用后很容易出现开裂、滑转、橡胶老化发黏的问题，很多时候刀杆本身的精度、硬度都还处于可用状态，仅因为手柄损坏就整把丢弃，会造成不必要的物料浪费，这类替换式螺丝刀手柄的设计，就是针对这类场景做的适配优化。从实际使用的功能特性来看，这款手柄首先要满足的是扭矩传递的可靠性，手柄和刀杆连接的内孔做了六角形的适配型腔，能和标准规格螺丝刀的刀杆尾部六角定位段完全贴合，避免拧动螺丝的时候出现刀杆和手柄相对滑转的问题，内孔的深度做了足够的冗余，能保证刀杆插入后有足够的接触面积，传递大扭矩的时候不会出现刀杆脱出的情况。握持部分的外形做了收腰式的曲面处理，不是简单的直圆柱结构，靠近刀杆伸出端的位置做了外径放大的挡边结构，手掌发力推压螺丝刀的时候，大鱼际位置能被挡边稳稳承托，不会出现手往前滑蹭到金属刀杆或者工件的情况，尾部的六角端面结构，一方面可以在需要的时候用扳手夹住尾部施加更大的拧紧扭矩，另一方面平置在工作台面上的时候不会随意滚动，避免工具从台面掉落。设计的时候首先考虑的是3D打印加工的工艺适配性，整个结构没有做多余的薄壁、悬空无支撑的复杂曲面，打印的时候不需要额外添加大量支撑结构，成型后只需要简单去除支撑毛刺就能直接装配使用，手柄的外壁做了多段平面切边处理，除了防滑之外，也能减少打印过程中曲面的阶梯纹对手感的影响，尾部的红色标识段是做的功能分区，一方面可以快速区分同规格不同刀头的螺丝刀，比如十字、一字、内六角刀杆配不同颜色的尾段，拿取的时候不用凑近看刀头就能快速识别，另一方面尾段的硬度和主体握持段做了区分，主体部分用稍带韧性的材料打印，握持的时候不会硌手，尾段用硬度稍高的材料，承受扳手夹持的力的时候不会出现凹陷变形。从安装边界尺寸来看，这款手柄适配的是市面上常见的6mm直径标准螺丝刀杆，内孔的配合公差按H7的间隙配合做的设计，刀杆插入后可以用少量厌氧胶做辅助固定，也可以在手柄侧面加一枚紧定螺钉做可拆卸固定，方便后续更换不同类型的刀杆，手柄的整体外径控制在28mm，符合成年人手掌握持的最优尺寸范围，总长度控制在65mm，不会因为过长导致在狭小空间操作的时候出现干涉，比如在电气柜内部拧接线端子螺丝、拆装小型设备内部紧固件的时候，这个长度的手柄既能保证足够的握持力臂，又不会被周边的元器件、结构件挡住操作空间。实际使用的时候，这类替换手柄除了修复损坏的旧螺丝刀之外，也可以自己搭配不同长度、不同类型的刀杆自制专用螺丝刀，比如针对深孔位置的螺丝配加长刀杆，针对特殊规格的螺丝配异形刀头，不需要单独采购整把螺丝刀，只需要更换刀杆就能适配不同的作业需求，相比成品螺丝刀的固定手柄，这种结构的适配灵活性更高。手柄的表面没有做多余的防滑纹凸起，避免长时间握持的时候硌手，靠多面切边的平面结构和手掌的摩擦力就能足够传递扭矩，手上沾少量油污的时候也不会出现打滑的问题，整体结构没有易损的活动部件，只要材料选择合适，抗冲击、抗老化的表现比很多原装的塑料手柄更好，针对经常需要使用螺丝刀的维保人员、装配工人来说，这类自制替换手柄的实用性非常强，能根据自己的握持习惯调整局部的尺寸细节，比如手大的使用者可以适当加大握持段的外径，手小的使用者可以适当收窄，比量产的标准化手柄更贴合个人的使用习惯。在装配的时候需要注意，刀杆插入后要保证同轴度，避免拧动的时候出现偏心晃动的问题，设计的时候内孔的轴线和手柄外圆的轴线做了严格的同轴约束，打印的时候只要保证平台调平准确，成型后的同轴度就能满足使用要求，不需要额外做二次机加工校正，对于有3D打印条件的工作室、工厂维保部门来说，出现螺丝刀手柄损坏的情况，不需要等待采购新工具，直接打印这个手柄就能快速让工具恢复使用，减少因为工具损坏导致的作业等待时间。
