手动螺杆式管道夹持固定工装结构

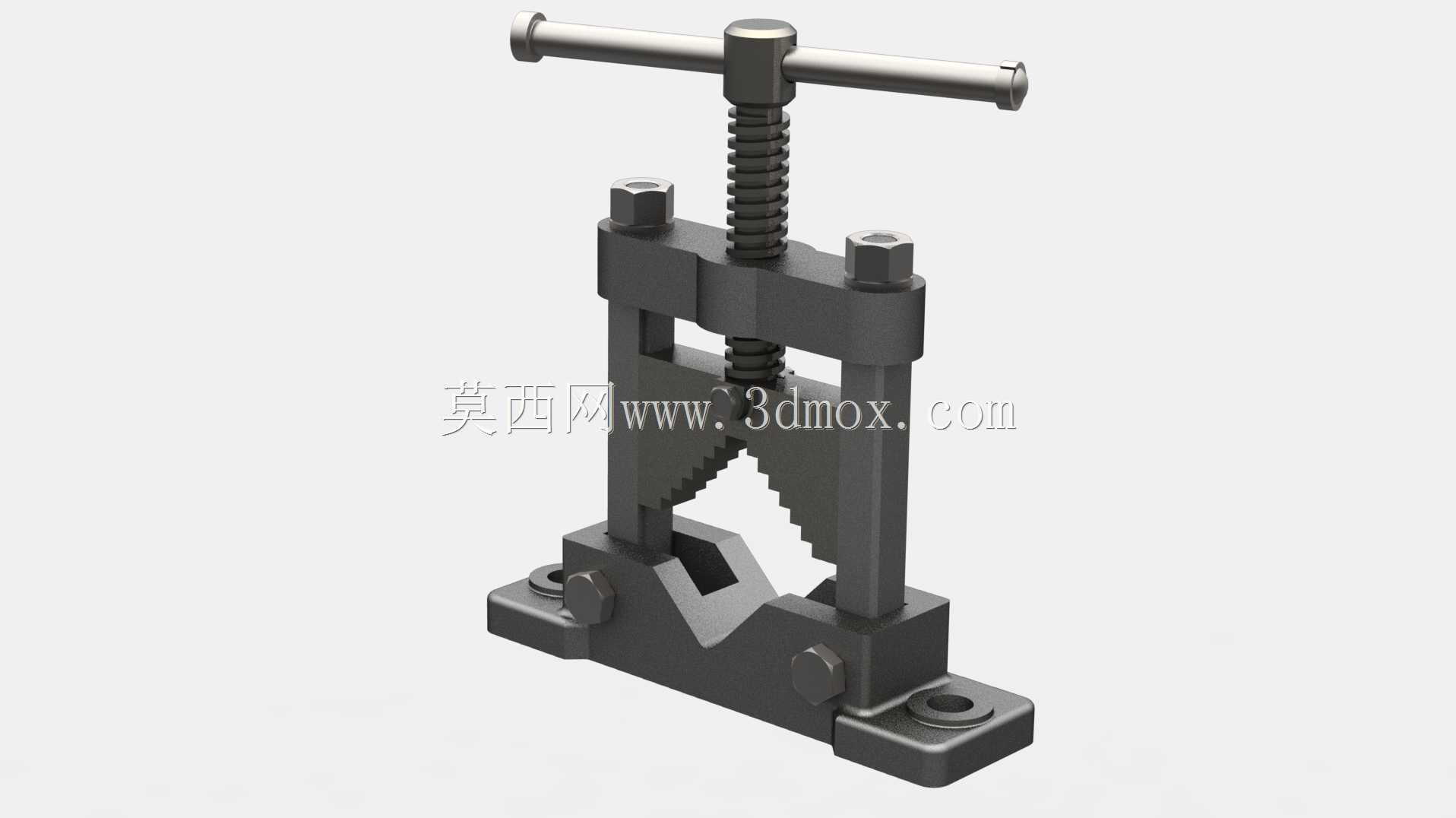

　　在管路预制、现场安装维修、小型管材加工的作业场景里，这类手动螺杆式管夹是工位上出镜率极高的工装，不管是套丝、切割、焊接坡口打磨，还是管件对接找正，都需要靠它把圆管牢牢固定在工位上，避免作业过程中管材窜动、转动带来的尺寸偏差甚至安全隐患。和台虎钳的平口夹持逻辑不同，这款管夹的钳口做了对称的V型齿形结构，上下钳口对合后能自适应不同外径的圆管，齿形的咬合深度经过设计，既不会因为夹持力过大把薄壁管材夹出凹痕，也不会在承受较大切削扭矩时出现管材打滑的问题。整个夹紧力的传递靠顶部的T型手轮配合梯形螺杆实现，梯形螺纹的自锁特性是设计时重点考量的点，作业过程中哪怕受到振动、冲击载荷，夹紧状态也不会自行松脱，操作人员转动手轮的力经过螺纹增力后，

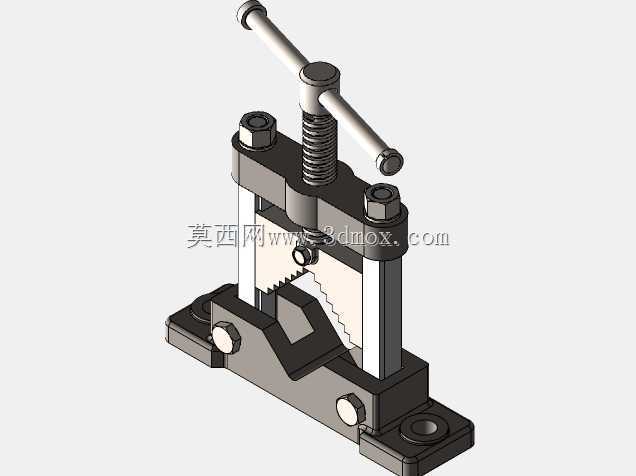

　　能在钳口处输出足够的夹持力，不需要额外加力杆就能满足常规管径的装夹需求。从结构布局来看，两侧的导向立柱和底部基座采用一体式装配设计，立柱既承担螺杆下压时的导向作用，也承受夹紧过程中的侧向弯矩，避免螺杆受径向力出现偏磨，延长螺纹副的使用寿命。基座上预留的两个安装沉孔，是用来把整个管夹固定在工作台或者型钢支架上的，安装孔的间距经过匹配常规工装台的T型槽间距设计，不管是用螺栓直接锁紧，还是配合压板固定，都能快速完成安装定位，基座底部的平面度有公差要求，固定后不会出现翘曲，保证钳口对中精度。钳口的V型夹角选用了90度的通用角度，这个角度下对不同管径的适配范围最广，从细的仪表导压管到常规的流体输送钢管，都能保证四个接触点均匀受力，

　　不会出现管材被夹偏的情况。设计时还考虑了不同作业场景的适配性，钳口部分做了可拆换的结构，长期使用齿形磨损后，只需要更换钳口块就能恢复夹持精度，不需要整体报废整个工装，降低现场的工装维护成本。顶部的T型手轮长度经过人机工程校核，操作人员站在工位前单手就能完成夹紧和松脱操作，不需要大幅度抬臂或者俯身，长时间重复装拆管件也不容易产生操作疲劳。在管路维修的现场场景里，这类管夹不需要外接气源、电源，纯手动操作的特性让它可以在无动力的野外作业场景使用，比如户外管线抢修、临时管路预制点，搬起来就能用，对作业环境的适配性远高于动力驱动的夹持设备。和链式管夹相比，这种刚性螺杆结构的夹持同轴度更好，做管材端面加工、套丝这类对装夹同轴度有要求的工序时，

　　加工出来的管件精度更高，不会出现管口偏斜导致的螺纹配合不良、焊接错边问题。整个结构没有复杂的传动零件，日常维护只需要定期在梯形螺纹处涂抹润滑脂，清理钳口齿缝里的铁屑、锈渣就能长期保持稳定的工作状态，哪怕是作业环境里有切削液、焊接飞溅，也不容易出现卡滞故障。基座的承料位置还做了下凹的避让空间，当切割较短的管段时，管材不会被基座顶住，能保证整根管材的轴线和钳口中心重合，避免短管装夹时倾斜。两侧立柱的锁紧螺母用来调整钳口的滑动间隙，长期使用出现磨损间隙后，适当锁紧螺母就能消除旷量，保证夹紧时钳口不会出现偏摆，始终保持上下V型槽对中。
