自行车码表方形固定安装底座结构

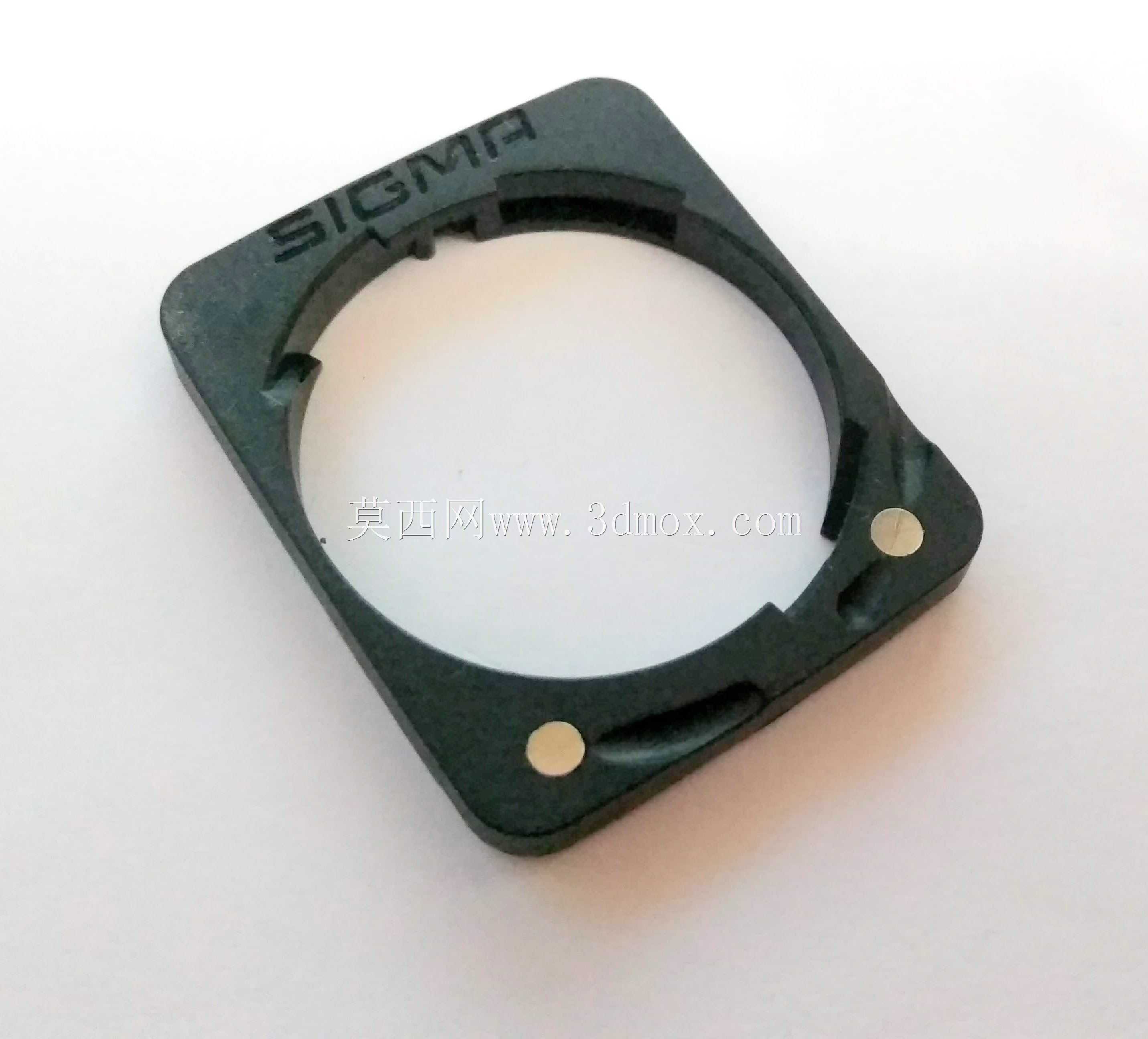

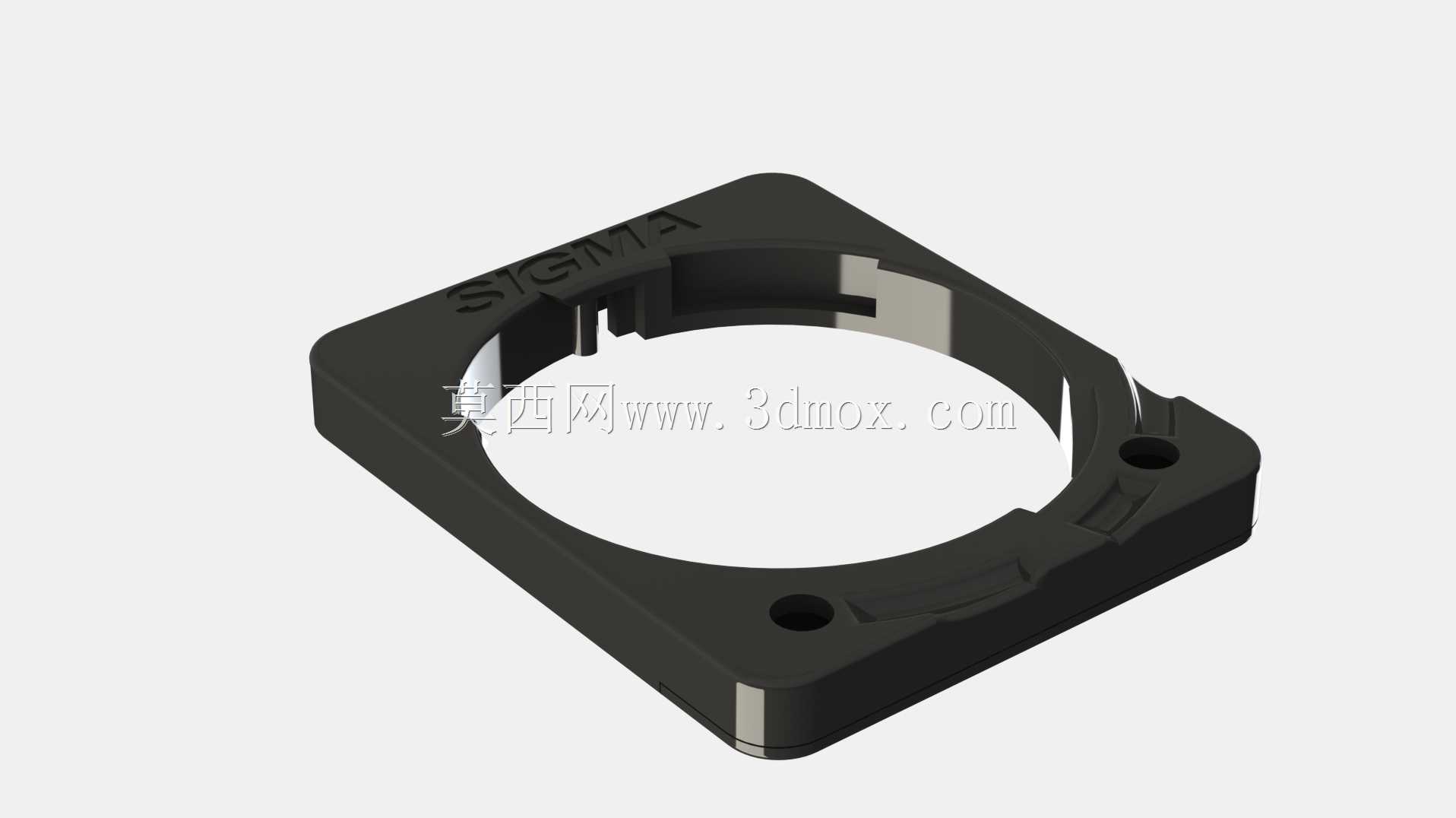

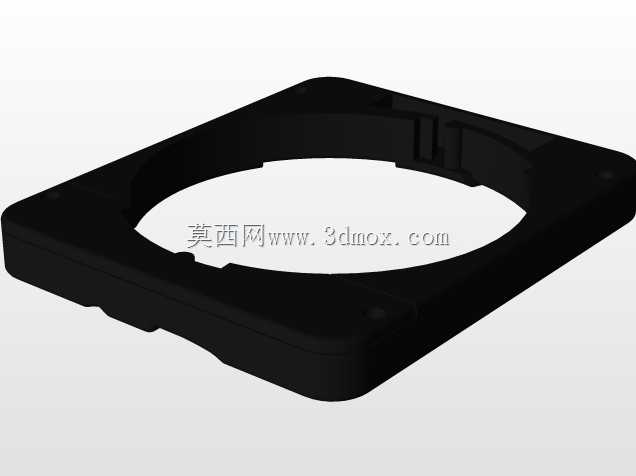

日常户外骑行过程中，骑行数据的实时读取是多数骑行爱好者的核心需求，码表作为显示时速、里程、踏频等数据的核心载体，其固定安装的可靠性直接决定了骑行过程中的使用体验，这款方形结构的码表安装支架，正是针对把立位置安装场景设计的专用固定部件。不同于常见的圆把适配捆绑式支架，这款支架采用方形基座的结构设计，核心适配自行车把立上方的平整安装区域，安装时无需额外捆绑扎带，可通过基座对角设置的两个安装孔位，配合螺丝直接固定在把立的预装孔位上，相比捆绑式结构，长期使用不会出现扎带老化松动、骑行颠簸中支架偏移的问题，在颠簸的非铺装路面骑行时，也能保证码表安装位置稳定，不会出现读数晃动、甚至支架脱落的情况。从结构细节来看，支架中间设置的环形内槽是核心的码表卡接位，槽体边缘做了分段式的卡扣凸台设计，对应码表背部的卡槽结构，安装时只需将码表对准槽位旋转卡入，即可完成码表与支架的锁定，拆卸时反向旋转即可取下，无需额外的锁止开关，操作逻辑简单，戴骑行手套也能快速完成码表的拆装动作。基座整体采用带圆角的方形轮廓，边缘做了倒角过渡处理，没有尖锐的棱角，既可以避免骑行过程中磕碰剐蹭骑行者的腿部，也能减少安装时与把立、线管的干涉，适配多数常规尺寸的山地车、公路车把立安装空间。环形槽的内侧做了局部的减胶槽设计，一方面可以降低塑胶件成型时的缩水风险，保证支架整体的成型精度，另一方面也能在卡接码表时提供微小的形变余量，让卡扣配合的松紧度处于合适区间，既不会因为配合过紧导致码表拆装困难，也不会因为配合过松出现骑行中码表松脱的问题。基座的厚度控制在兼顾强度与轻量化的区间，整体采用高强度工程塑胶材质，具备足够的抗冲击性能，即使骑行中遇到意外摔车，支架也能优先吸收部分冲击，对安装在上方的码表形成一定的防护作用，避免码表直接磕碰地面造成损坏。在安装边界的适配性上，两个安装孔的中心距对应主流把立的标准安装孔距，孔位做了沉台设计，螺丝安装后头部可以完全沉入沉台内，不会突出支架表面，避免凸起的螺丝头剐蹭码表底部，也能让支架整体外观更整洁。支架表面做了细微的磨砂纹理处理，既可以提升塑胶件的外观质感，也能避免长期使用后表面残留明显的划痕、指纹，保持外观的整洁度。不同于延伸式码表架，这款贴装在把立上方的支架不会额外增加把组的突出长度，骑行时码表位置更靠近骑行者的自然视线范围，低头扫一眼即可读取数据，不需要大幅度转移视线，一定程度上也能提升骑行过程中的安全性。在实际的结构设计过程中，需要重点考量卡接槽的尺寸公差控制，卡扣凸台的尺寸公差需要控制在合理范围内，公差过大容易导致卡接过松，公差过小则会导致码表无法顺利卡入，同时还要考虑塑胶材质的吸水形变、温度形变带来的尺寸变化，预留足够的形变余量，保证在不同温湿度环境下，支架都能和码表保持稳定的配合。另外基座底部的平面度也需要严格控制，安装面如果出现翘曲，会导致支架安装后和把立表面存在缝隙，长期受力容易出现支架断裂的问题，设计时在基座背部设置了对应的加强筋结构，既可以提升基座整体的结构强度，避免安装螺丝锁紧时基座出现形变，也能减少塑胶件成型过程中的翘曲变形，保证安装面的平面度符合要求。这款支架的结构设计没有多余的冗余结构，所有结构特征都服务于安装固定、卡接码表的核心功能，整体结构紧凑，重量控制优秀，不会给整车增加额外的负重，同时可靠的卡接结构与螺丝固定方式，能够满足不同骑行场景下的使用需求，不管是日常通勤骑行，还是长距离的越野骑行、公路骑行，都能为码表提供稳定可靠的固定支撑。
