手动杠杆式工装夹紧分离定位机构

项目分类:3D模型 发布时间:2021-10-21 ID:331809
  • 手动杠杆式工装夹紧分离定位机构
  • 手动杠杆式工装夹紧分离定位机构
  • 手动杠杆式工装夹紧分离定位机构

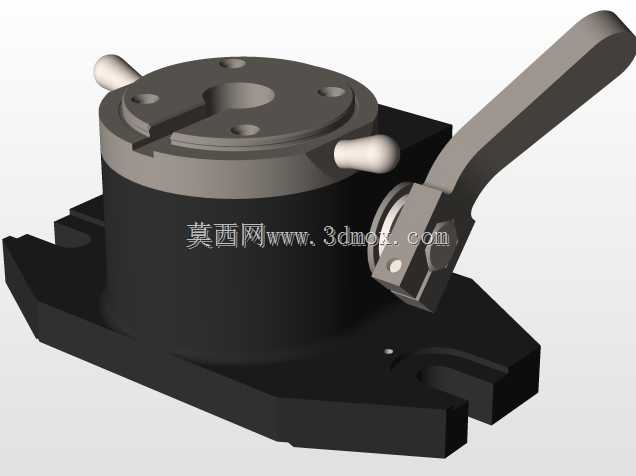

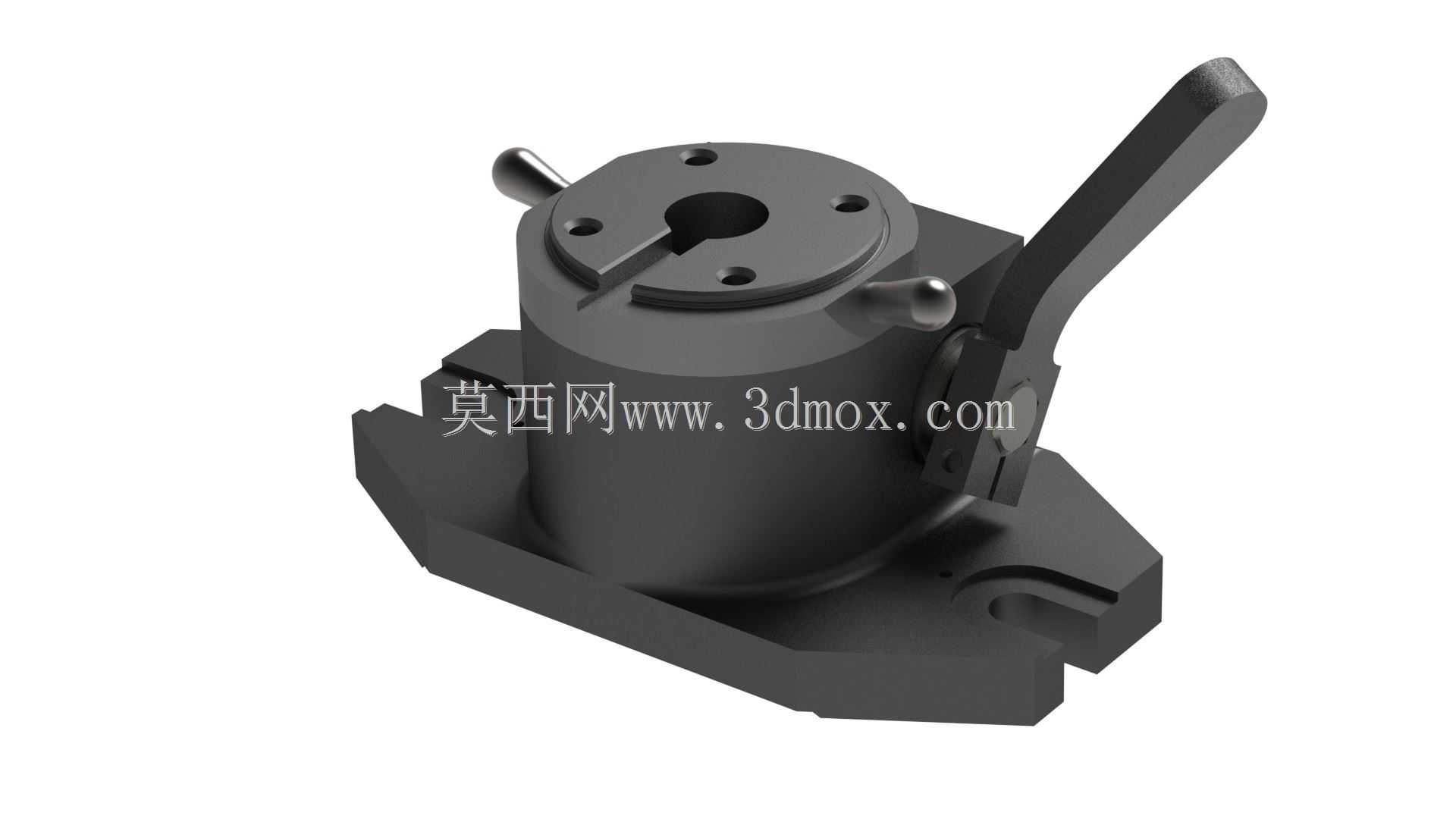

在中小批量零件的铣削、钻削工序加工场景里,这类手动杠杆式夹紧分离机构是车间工位上十分常见的工装组件,它不需要外接气源、液压动力源,完全依靠手动操作完成工件的定位、夹紧与松脱分离动作,非常适合没有集中动力供给的零散加工工位、维修试制工位使用,相比气动、液压夹具,它的部署成本更低,维护难度极小,操作上手门槛低,新入职的操作工经过简单演示就能独立完成操作。从实际使用逻辑来看,这套机构的核心功能是实现带中心孔类轴类、盘类零件的快速装夹,顶部带开口槽的圆柱定位座可以适配不同直径的工件内孔定位,圆周分布的三个锁紧顶销可以在手柄扳动时同步径向伸出,顶住工件内孔壁完成涨紧锁紧,反向扳动手柄时顶销自动回缩,就能快速松脱工件完成分离卸料,整个操作行程只需要扳动手柄转动约45度,装夹单个工件的耗时不超过两秒,能大幅降低单件装夹的辅助时间,提升小批量加工的生产效率。设计这套机构的时候,首先要考虑的是操作的人机工程合理性,操作手柄的长度经过反复校核,既保证扳动时的力臂足够长,让操作工不需要施加过大的握力就能完成锁紧,又避免手柄过长导致操作时和周边设备、工装产生干涉,手柄的握持位置做了圆弧过渡处理,长期操作也不会硌手。底部的安装底座采用带T型槽缺口的法兰式结构,安装时可以直接通过机床工作台上的T型螺栓完成固定,底座的安装孔位间距适配常见的立式铣床、钻床工作台T型槽间距,不需要额外制作转接板就能直接部署,底座的底面做了精磨处理,平面度控制在0.02mm以内,安装后能保证定位座的轴线和工作台面保持垂直,避免装夹后工件出现倾斜导致加工尺寸超差。定位座的中心孔是主要的定位基准面,内孔的圆柱度公差控制在0.01mm以内,和内部的顶销配合间隙控制在0.005-0.01mm之间,既保证顶销伸缩动作顺畅无卡滞,又避免间隙过大导致锁紧后工件出现径向窜动。内部的杠杆传动结构采用偏心轮驱动原理,扳动手柄时偏心轮同步转动,推动三个圆周均布的顶销同步向外伸出,偏心轮的自锁角度经过严格计算,锁紧状态下即使受到加工过程中的切削振动、切削力冲击,顶销也不会自动回缩,能持续保持可靠的锁紧力,避免加工过程中工件飞出引发安全事故。机构的整体外形尺寸控制得十分紧凑,总高度不超过150mm,底座最大轮廓尺寸不超过120mm,占用工作台的面积很小,不会干涉刀具的加工行程,即使是加工小型盘类零件的端面、径向孔时,刀具也不会和夹具体产生碰撞。在日常维护层面,这套机构没有复杂的密封件、易损件,只需要定期在顶销的滑动面、偏心轮的转动副位置加注少量润滑脂,就能保证长期操作顺畅,正常工况下使用寿命可以达到上万次装夹循环,不需要频繁更换配件。在实际选型适配的时候,需要根据待装夹工件的内孔直径范围选择对应规格的定位座,同时要确认机构的整体高度是否符合机床的加工行程范围,安装时要先找正定位座的轴线和机床主轴的同轴度,锁紧底座固定螺栓后再进行试装夹验证,确保装夹后工件的径向跳动量符合加工精度要求。这类手动夹紧分离机构虽然结构不复杂,但每个尺寸的公差配合、传动结构的参数设计都直接影响实际使用的可靠性,比如顶销的伸出量设计要适配工件内孔的公差范围,避免工件内孔尺寸偏小时顶销伸不出无法锁紧,或是内孔尺寸偏大时顶销伸出量不足导致锁紧力不够;偏心轮的偏心距大小直接决定了顶销的伸缩行程和锁紧力大小,偏心距过大会导致操作力变大,偏心距过小则会导致锁紧行程不足,无法可靠锁紧工件。
