小型手动研磨工装结构设计方案

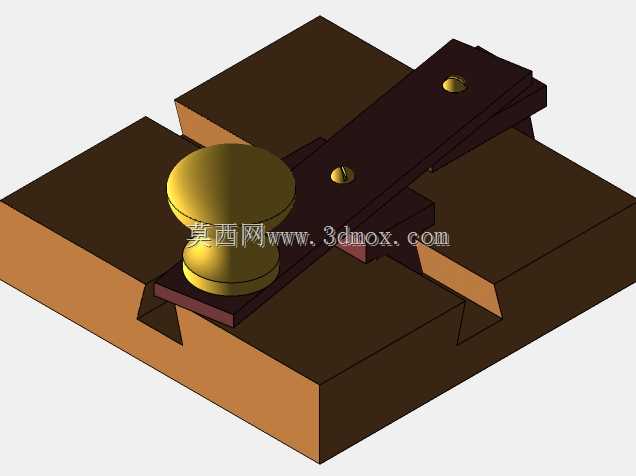

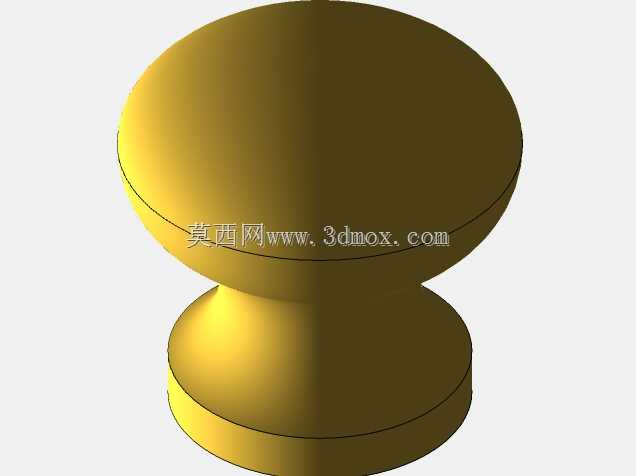

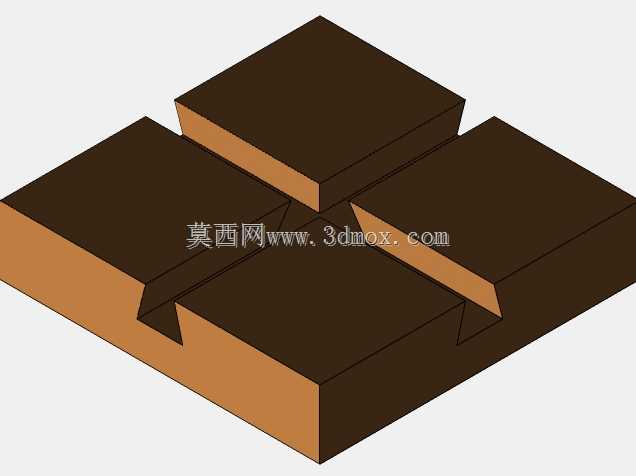

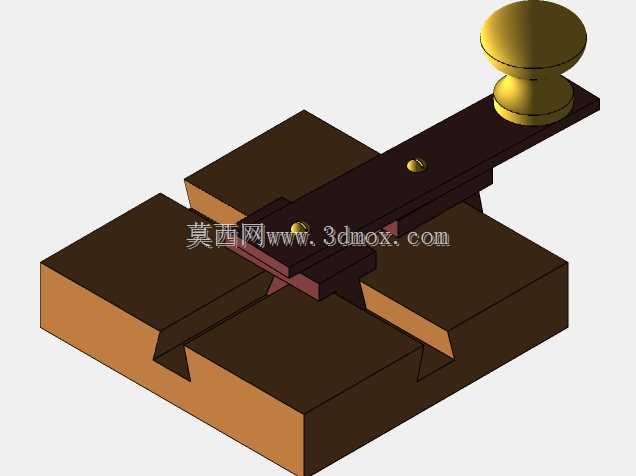

在小批量精密零件加工、五金件修配、模具刃口精整这类场景里，这类小型手动研磨工装的使用频率远高于大型全自动研磨设备，尤其是针对尺寸偏小、形位公差要求在微米级的片状、块状小零件，大型设备装夹找正的时间往往比实际加工时间还长，手动研磨工装反而能凭借灵活的装夹方式、可控的进给力度，完成高精度的平面研磨作业。这套研磨结构的核心功能，是通过带燕尾导向的滑动基座，配合带锁紧功能的滑动压块，将待研磨工件牢牢固定在基座的定位槽内，操作人员握持顶部的金属研磨头，沿预设的导向轨迹做往复研磨运动，避免手动直接握持工件出现的受力偏移、研磨面倾斜问题。从结构设计思路来看，基座采用整体式开槽结构，燕尾导向槽直接在基座本体上加工成型，没有额外拼接导向部件，从根源上减少了装配累积误差，导向槽的配合间隙控制在0.02mm以内，既保证滑动压块能顺畅沿槽体移动，又不会出现横向窜动影响装夹精度。滑动压块上设置了两个紧定螺钉，待工件放入定位区域后，拧紧螺钉就能将压块与基座锁止，适配不同厚度的待研磨工件，不需要更换定制夹具，通用性更强。顶部的研磨握持头采用圆弧过渡的柱形结构，握持时手掌能完全贴合受力面，往复推动时力度传递更均匀，不会因为局部受力过大导致研磨面出现塌边、凹坑缺陷。安装边界方面，这套工装整体为方正块状结构，底面为完整平面，不需要额外做复杂的安装固定，直接放置在磨床工作台或者常规钳工台面上就能使用，基座的四个侧边均为垂直基准面，需要更高稳定性时，可以用普通台虎钳夹持侧边完成固定，不需要定制专用安装底座。导向槽的行程设计覆盖了常见小零件的研磨长度范围，滑动压块的移动距离足够容纳厚度在20mm以内的各类片状、块状工件，日常修磨小型模具镶件、精密垫片、五金小接头的端面时，不需要调整工装结构，直接装夹就能作业。实际使用过程中，这套结构的受力路径非常清晰，操作人员施加的下压力通过研磨头垂直传递到工件表面，往复运动的方向被燕尾槽完全约束，不会出现普通手动研磨时常见的角度偏斜，研磨后的平面平面度能稳定控制在0.005mm以内，表面粗糙度可以达到Ra0.8以下，完全满足精密零件的装配要求。和常规的固定式研磨夹具相比，这套结构的滑动压块不需要完全拆卸，装夹工件时只需要松开紧定螺钉将压块滑开，放入工件后滑回压块锁紧即可，装夹单个工件的时间不超过10秒，小批量加工时的作业效率能提升40%以上。基座的槽体边缘做了微小的倒角处理，研磨过程中产生的磨屑不会堆积在槽体配合面内，日常清理只需要用毛刷扫过槽体缝隙就能完成维护，不需要频繁拆解导向结构做清洁保养，长期使用也不会因为磨屑磨损导致导向间隙变大。研磨头与滑动连接座之间采用嵌入式固定，没有突出的连接部件，往复运动时不会和工装其他部位产生干涉，握持施力时的力臂长度经过优化，操作人员长时间作业也不容易出现手部疲劳，针对钳工岗位的日常修配作业场景适配性极强。
