重力式钢球分选滑道结构设计

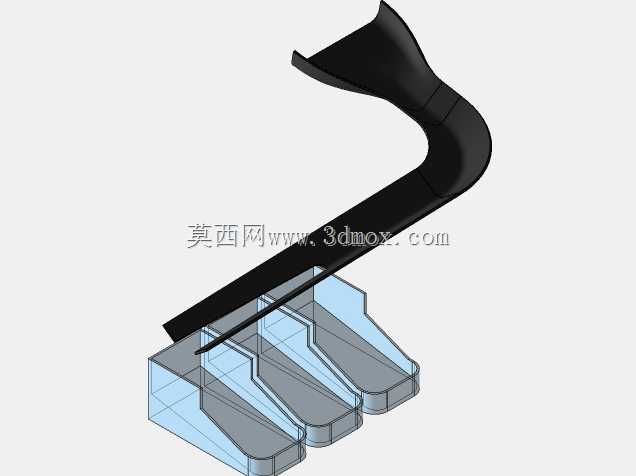

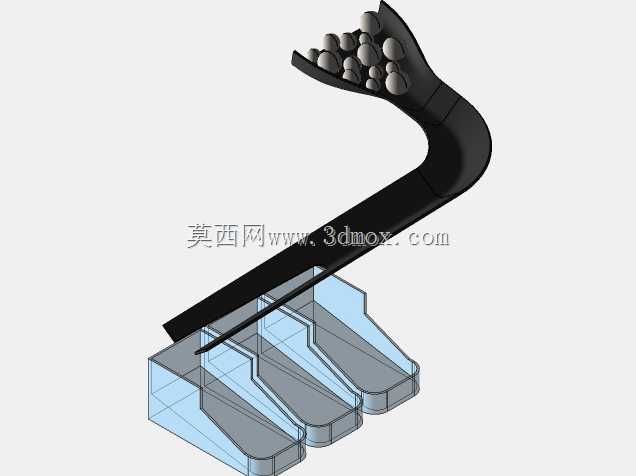

这套重力式钢球分选滑道结构，主要应用于轴承钢球、五金滚珠生产环节的在线粗分工序，在钢球冷镦、粗磨工序完成后，可依托重力作用实现不同尺寸区间钢球的初步分流，替代传统人工拣选的低效作业模式，适配中小规格钢球批量生产的线体布局需求。从实际使用场景来看，该结构可直接架设在磨球机出料端与后续精研工序的输送线衔接位置，不需要额外配置动力驱动单元，仅依靠钢球自身重力沿滑道曲面下滑过程中完成尺寸筛选，整体运行无额外能耗，也不存在动力部件的日常维护损耗，适合长时间连续化生产作业场景。结构下部的透明分料仓采用阶梯式隔舱设计，每个隔舱对应一个尺寸区间的钢球落点，滑道末端的分叉导槽与隔舱入口精准对齐，钢球下滑过程中，尺寸小于对应滑道间隙的会提前落入下层隔舱，符合尺寸区间的会沿主滑道继续行进到对应出料口，尺寸超差的钢球则会沿最上层滑道进入末端的不合格品收集仓，整个分选过程不需要额外的检测元件触发，纯机械结构即可完成粗分作业，对车间多粉尘、多切削液的恶劣生产环境适配性极强，不会出现光电检测类分选设备易被切削液雾、金属粉尘遮挡误判的问题。设计过程中，滑道的曲面弧度经过反复校核，既要保证钢球下滑速度控制在合理区间，避免速度过快导致钢球撞击滑道表面产生磕碰伤，也要防止坡度过小导致钢球卡顿堆积，滑道工作面的粗糙度要求控制在Ra0.8以下，减少钢球下滑过程中的摩擦阻力，同时避免表面划痕影响钢球后续加工精度。下部的分料仓采用透明工程材质制作，现场操作人员可直接观察每个隔舱内的钢球堆积量，及时更换收集容器，不需要额外加装料位检测装置，分料仓的安装边预留了标准螺栓固定孔位，可直接固定在生产线的支架台面上，安装时仅需要调整整体倾斜角度，保证滑道入口与上游出料口的高度差在120-180mm区间即可，不需要复杂的对位调试。滑道上部的集料兜采用扩口式设计，可承接上游设备连续出料的钢球群，集料兜内部做了圆弧过渡处理，避免钢球进入滑道时出现卡滞，集料兜的容量可满足上游设备10分钟左右的出料缓存需求，即使下游收集容器更换过程中短暂停机，也不会出现钢球溢出的问题。整个结构的安装边界控制较为紧凑，整体横向占用宽度不超过400mm，纵向长度不超过650mm，高度方向可根据线体高度调整支架尺寸，不会占用过多生产线空间，现有老旧钢球加工线改造时不需要大规模调整原有线体布局，直接架设在线体空档位置即可投入使用。从结构可靠性来看，整个滑道采用一体式弯折成型设计，没有多余的活动连接部件，长期使用过程中不会出现连接松动、部件移位导致的分选精度偏差，滑道的分选间隙可根据实际生产的钢球尺寸规格更换对应垫片调整，适配直径3mm到15mm区间的各类钢球分选需求，调整过程仅需要松开两侧的固定螺栓，更换对应厚度的间隙垫片即可完成，不需要整体更换滑道主体，备件成本极低。在实际投产验证中，该结构对钢球尺寸的粗分精度可控制在0.05mm区间内，完全满足粗分工序的工艺要求，每小时可处理钢球重量可达120kg，分选效率是人工拣选的6倍以上，且不会出现人工拣选易产生的漏检、错分问题，分选后的钢球尺寸一致性更好，可有效降低后续精研工序的加工余量，减少精研砂轮的损耗。
