手动可调高度剪式输送升降托架

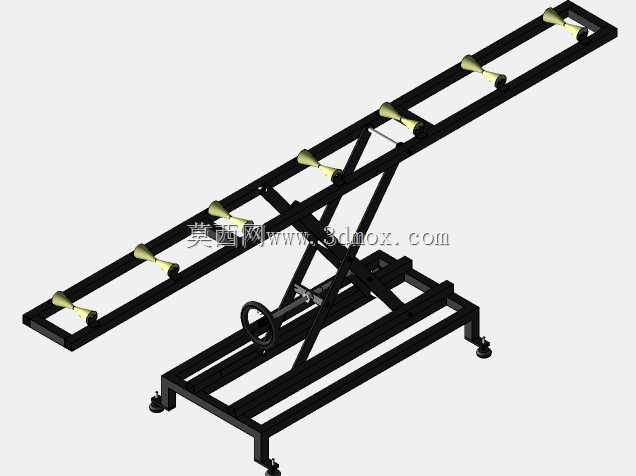

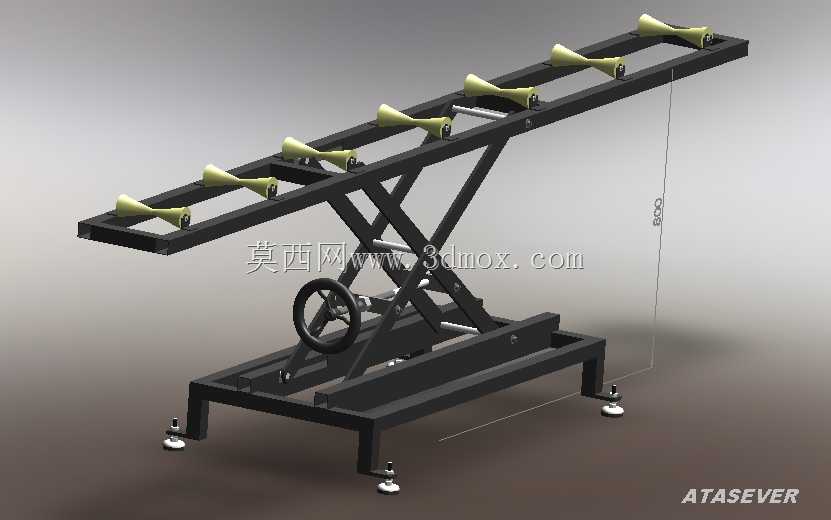

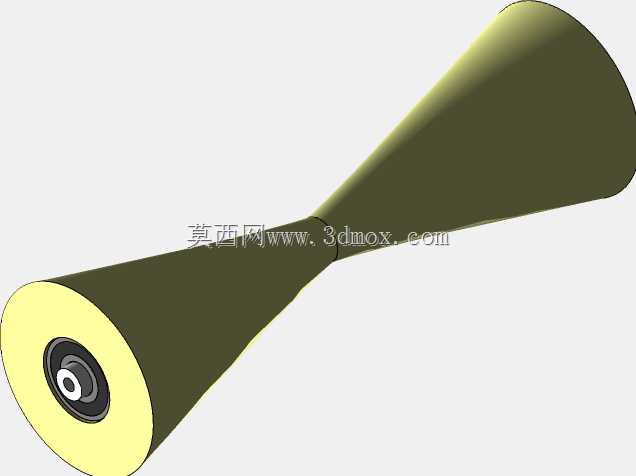

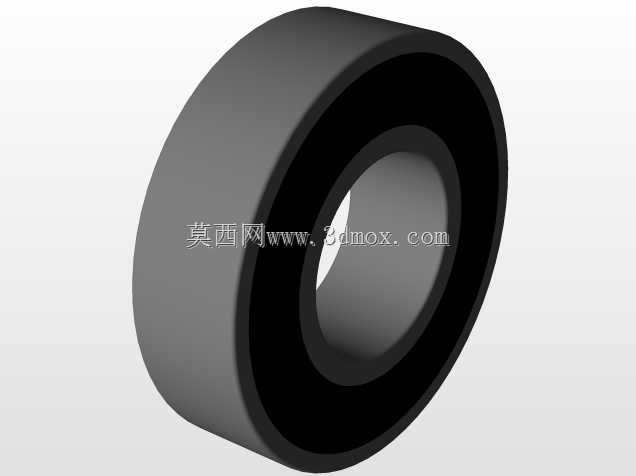

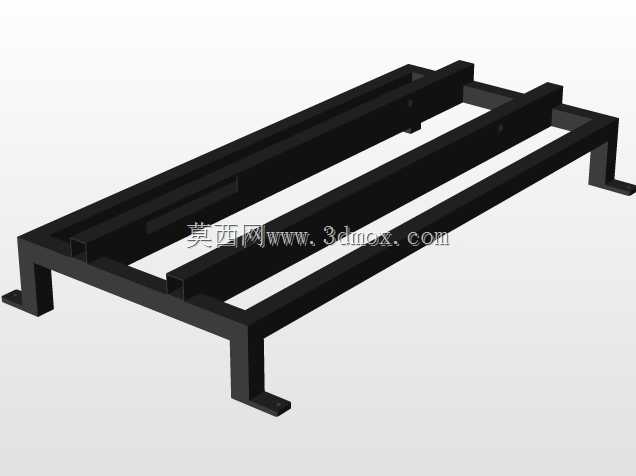

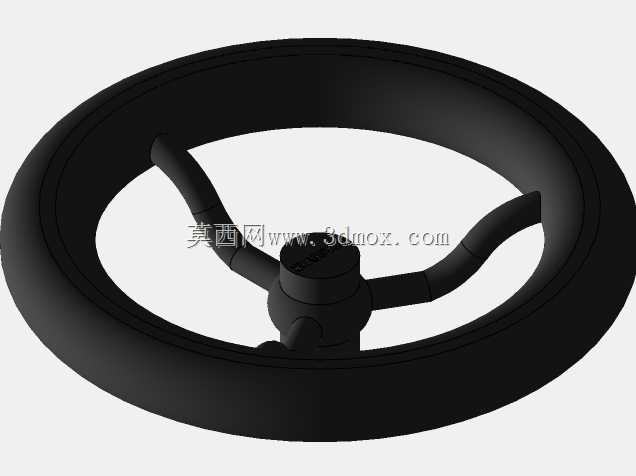

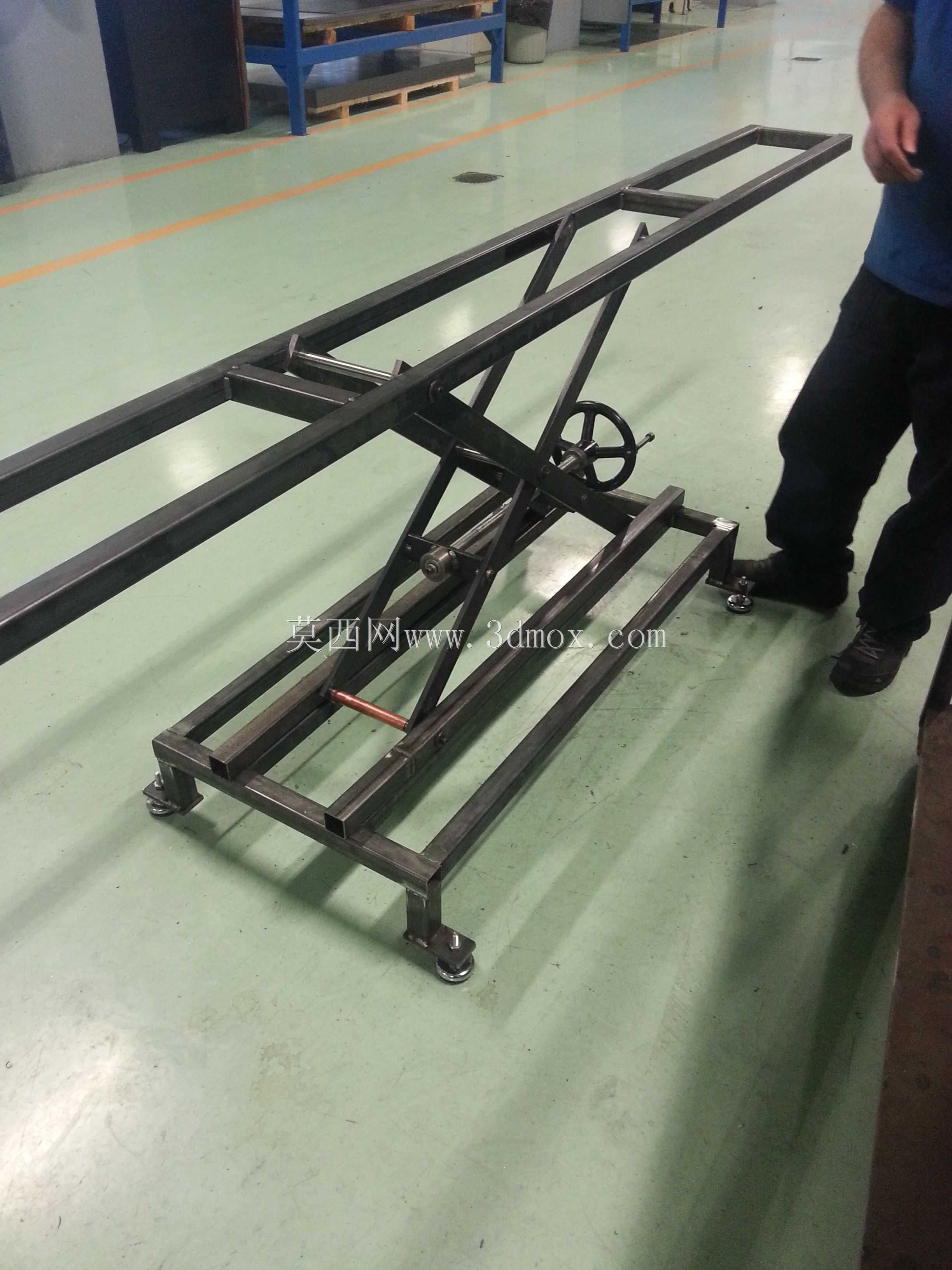

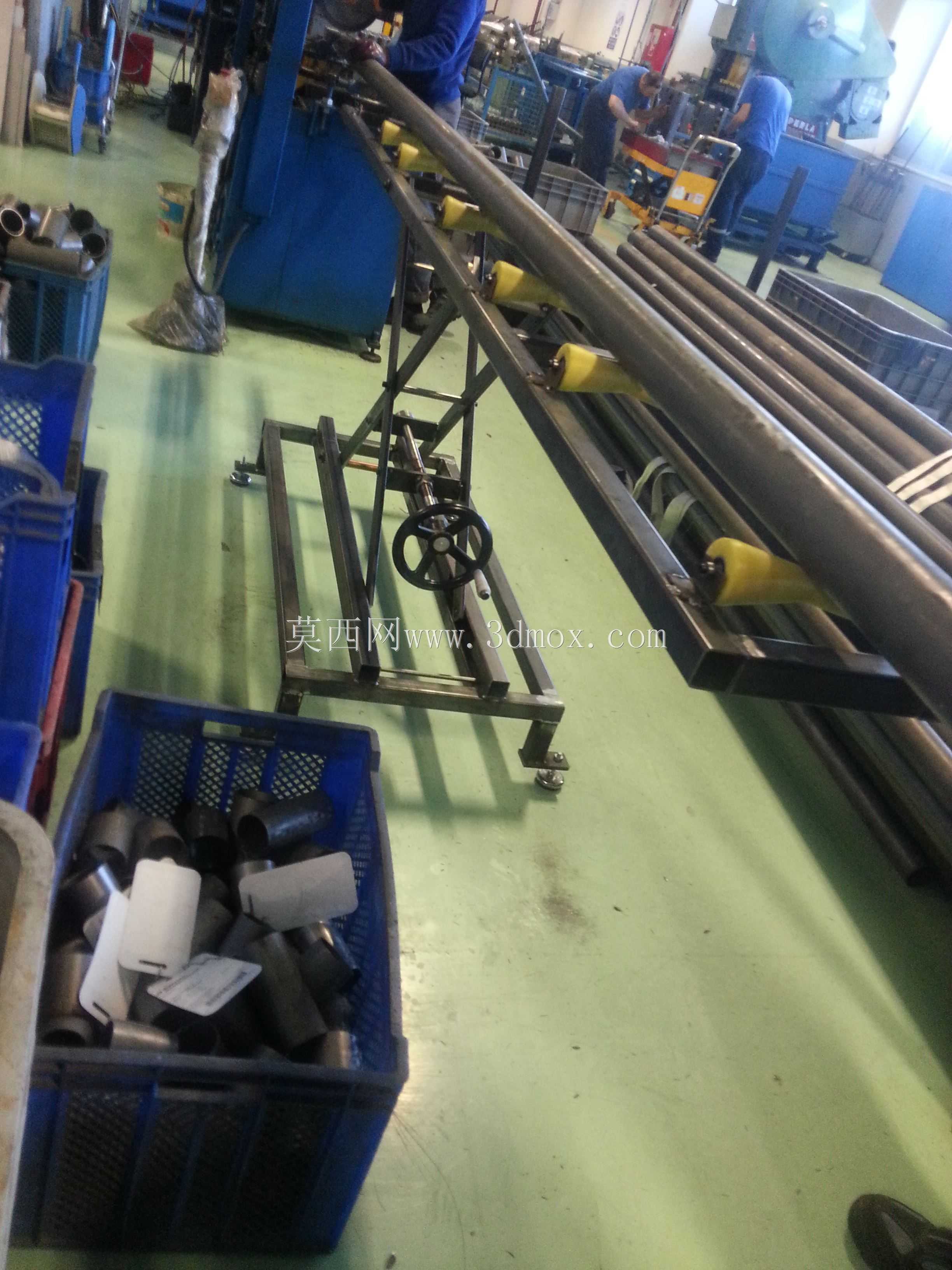

这款手动剪式升降托架主要面向轻型物料输送衔接、工位间物料高度适配的生产场景，常见于轻工装配生产线、小件物料周转工位、包装作业线的上下料衔接环节，用来解决不同高度工位、输送设备之间的高度差匹配问题，避免人工反复抬放物料造成的作业劳损，也能适配不同批次作业的高度调整需求。设备整体采用剪叉式刚性支撑结构，底部为一体式焊接矩形底架，四个支脚位置配置可调式支撑脚杯，可在不平整的车间地面上完成调平安装，抵消地面平整度误差带来的设备晃动问题，保障升降作业过程的稳定性。台面为长条形矩形框架结构，上方等距布置六组喇叭形导向支撑座，可直接承托管状、棒状类工件，或是配套小型输送辊道完成物料的滑移输送，无需额外加装转接工装即可适配长条形工件的支撑需求。设备采用手动轮驱动的调节方式，通过手轮带动内部丝杆传动结构，驱动剪叉臂完成开合动作，实现台面高度的连续可调，调节区间覆盖800毫米到1000毫米的高度范围，可覆盖多数站立作业工位的舒适操作高度区间，也能适配不同高度输送线的对接需求。设计过程中优先考虑了手动操作的省力性，丝杆传动结构自带自锁特性，调整到目标高度后可自动锁止，无需额外加装锁定销或是固定结构，避免作业过程中台面意外下落引发安全问题；剪叉臂的铰接点均配置耐磨衬套，降低长期反复调节带来的结构磨损，延长设备的无维护使用周期。整体结构没有复杂的电控或是液压元件，纯机械结构的设计让设备无需外接动力源即可使用，既可以固定安装在固定工位作为长期高度适配的支撑台，也可以搭配脚轮作为移动式升降托架，在车间内不同工位间周转使用，适配多品种小批量生产的柔性作业需求。设备的安装边界较为紧凑，底架占地尺寸适配多数车间的工位间隙，不会占用过多的作业空间，台面的支撑座间距经过匹配设计，承托长条形工件时不会出现工件下垂、变形的问题，手动调节的操作逻辑简单，一线作业人员无需经过复杂培训即可快速完成高度调整操作。
