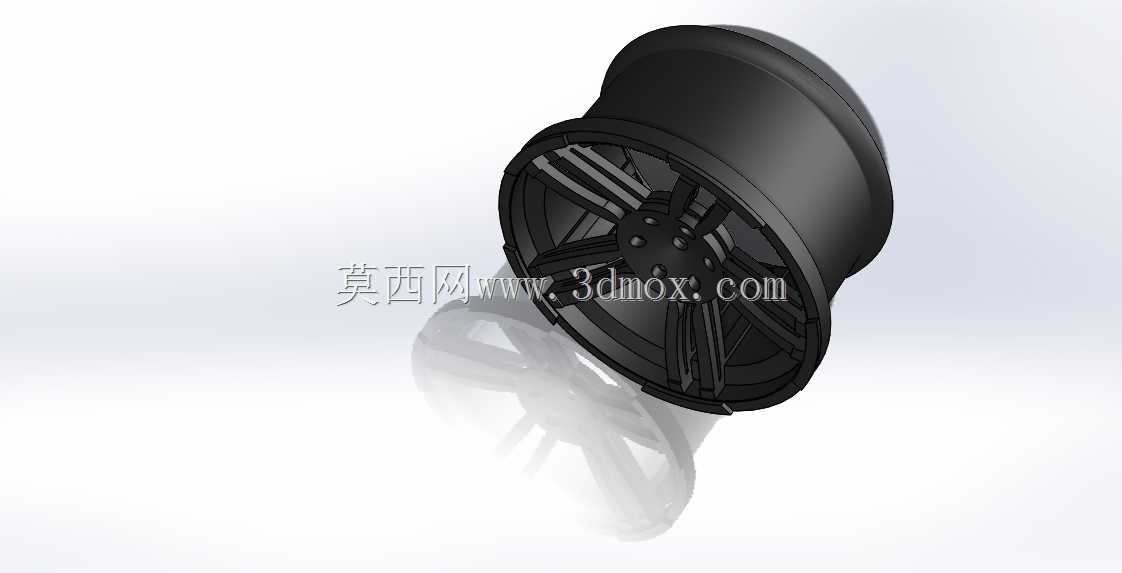

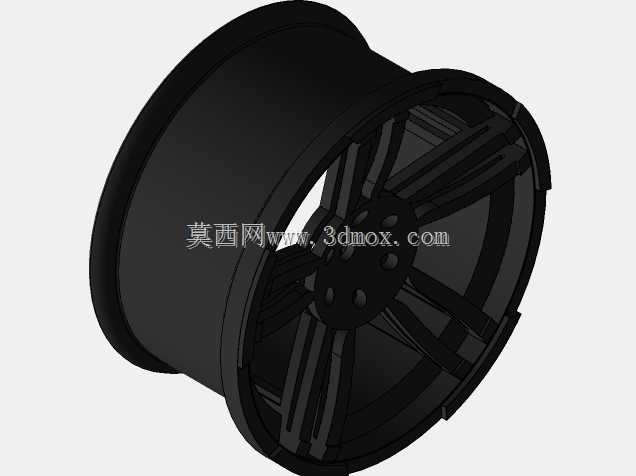

乘用车多辐条轮毂轮辋总成结构设计

行走系统作为车辆直接与路面接触的核心总成，轮毂轮辋的结构合理性直接决定整车行驶安全性、操控响应性与NVH表现，这套轮毂结构针对民用紧凑型乘用车开发，适配16-17英寸民用子午线轮胎，轮辋部分采用深槽式结构设计，轮缘高度符合GB/T 3487乘用车轮辋规格要求，能够在轮胎充气后提供足够的径向抱紧力，避免急加速、紧急制动工况下轮胎与轮辋发生相对滑转，同时深槽结构也可满足轮胎拆装时的操作空间需求，无需专用工装即可完成常规补胎、换胎作业。轮辐部分采用五组双辐条的布局形式，辐条截面采用变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，这种设计一方面可以在满足弯曲疲劳、径向疲劳强度要求的前提下尽可能降低簧下质量，簧下质量每降低1kg带来的操控提升效果相当于簧载质量降低5-8kg，对于民用车型的加速响应、颠簸路面滤震表现都有明显增益；另一方面双辐条的布局可以在制动系统散热气流通过时形成导流效果，车辆行驶过程中迎面气流经过辐条间隙时，会被分流导向制动盘与制动卡钳表面，带走连续制动产生的热量，避免长下坡工况下制动热衰减引发安全隐患。轮心安装面采用平面定位结构，分布5个螺栓安装孔，孔位节圆直径适配主流紧凑型乘用车的转向节安装尺寸，安装面预留有制动防尘盖的避让凹槽，中心孔设置有定位台阶，装配时可先通过中心孔与转向节轴头完成同轴定位，再拧紧固定螺栓，能够有效降低装配后的轮辋端面跳动量，避免高速行驶时出现方向盘抖动的问题。轮辋的气门嘴安装孔设置在轮辐间隙对应的位置，既方便充气操作，也不会被辐条遮挡导致胎压监测传感器安装干涉。设计过程中首先根据目标车型的轴荷参数确定轮辋的额定承载能力，再通过有限元分析模拟径向冲击、弯曲疲劳、13°冲击等国标要求的测试工况，对辐条的过渡圆角、壁厚分布进行迭代优化，避免应力集中引发的结构开裂问题，轮辐与轮辋的连接位置采用圆弧过渡结构，消除焊接或铸造过程中容易出现的应力集中点，同时轮辐背面预留有平衡块粘贴的平整区域，方便轮胎装配后做动平衡校正。考虑到民用车辆的使用场景，轮辋外侧的轮缘部分做了加厚处理，能够在低速蹭到路沿石的时候避免轮辋直接变形，降低日常使用的损坏概率，辐条表面的造型做了内凹的曲面处理，既可以提升视觉层次感，也能够在车辆行驶时减少气流在轮腔内部形成的乱流，小幅降低风阻系数。这套结构的安装边界完全适配现有主流紧凑型乘用车的行走系统接口，不需要对转向节、制动系统、翼子板内衬做任何修改即可直接替换安装，轮辋的偏距设置在40mm区间，安装后轮胎与翼子板的间隙保持在合理范围，不会出现打方向蹭内衬、满载蹭轮拱的问题，同时轮辐的内凹深度预留了足够的制动系统避让空间，即便后期改装更大尺寸的划线制动盘与多活塞卡钳，也不会出现辐条与卡钳干涉的问题。
