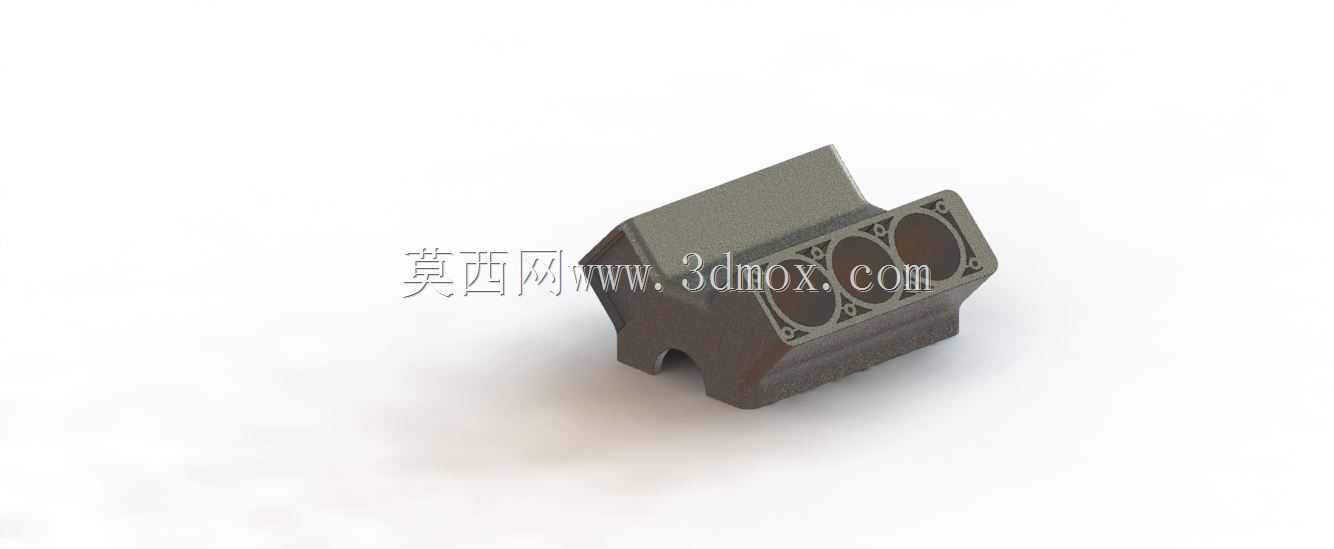

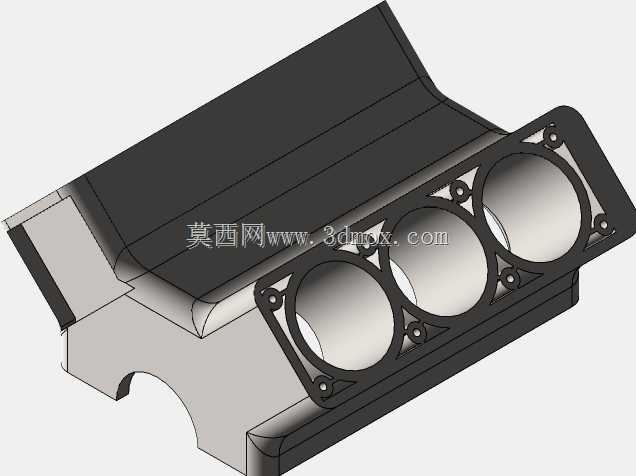

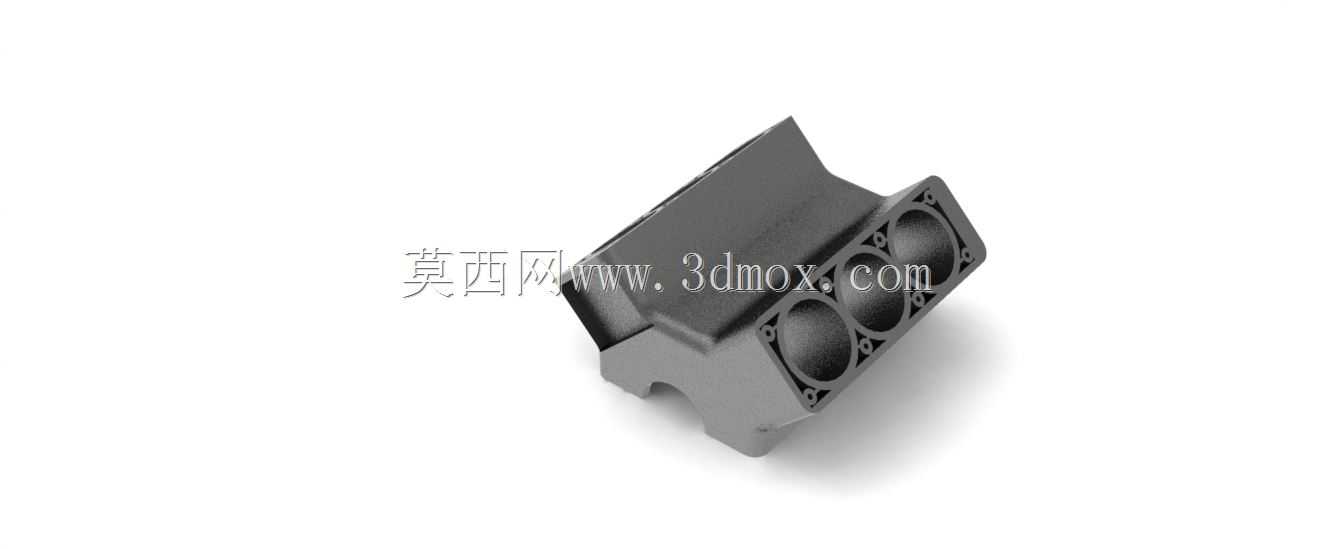

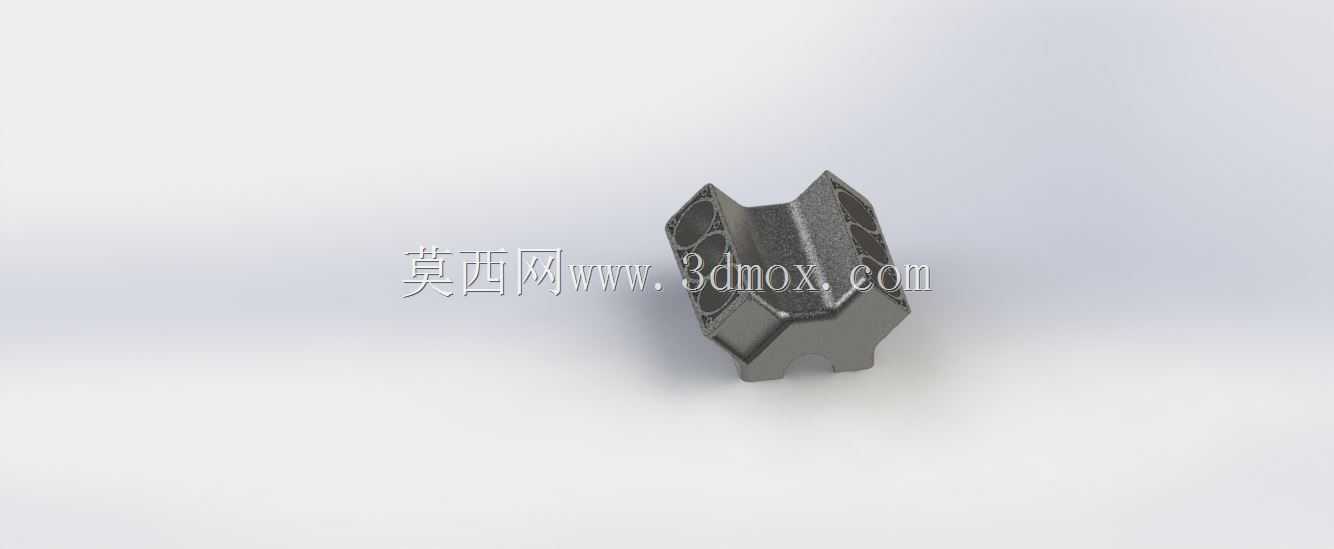

汽车发动机三缸电机缸体结构设计

这款缸体结构主要适配小排量乘用车辆的动力单元布局，也可拓展用于小型特种作业车辆的辅助动力模块，在日常民用代步车、短途物流配送小微车型的动力总成中承担核心承载功能，是动力单元实现燃烧做功、动力输出的基础载体。从实际装车场景来看，这类三缸布局的缸体需要兼顾曲轴连杆机构的安装定位、冷却水道的排布预留、润滑油道的连通设计，同时还要匹配外围发电机、起动机、进气歧管等附件的安装点位，不能出现装配干涉问题。

设计过程中首先要确认缸孔的中心距参数，三个缸孔沿曲轴轴向等距排布，中心距的取值既要保证缸筒周围有足够的壁厚承受燃烧爆发压力，也要控制整个缸体的轴向总长度，避免动力总成横向尺寸过大挤占乘员舱或者前舱其他部件的安装空间。缸体上部的平面需要匹配气缸垫的安装密封要求，平面度公差需要控制在合理范围内，防止后期出现冲缸垫的密封失效问题；下部的曲轴箱腔体需要预留曲轴回转的运动空间，同时设计对应的主轴承座安装位，每个主轴承座的同轴度公差需要严格把控，避免曲轴运转时出现偏磨、异响问题。

从功能特性来看，这款缸体集成了冷却系统的流道设计，缸筒周围的环形水道可以在发动机运转时持续带走燃烧产生的多余热量，保证缸筒工作温度维持在合理区间，避免过热导致的部件变形、润滑失效问题；同时缸体内部设计有连通主油道的分支油道，可以将压力润滑油输送到曲轴轴承、凸轮轴轴承等各个摩擦副位置，在运动部件表面形成油膜降低磨损。缸体侧面预留了多个附件安装凸台，包括机油滤清器安装位、水泵安装位、传感器安装孔位，这些凸台的位置需要结合外围附件的实际尺寸反复校核，保证装配时螺栓有足够的拧紧空间，后期维护拆卸时不需要额外拆解周边其他部件。

安装边界方面，缸体与变速箱连接的端面需要设计定位销孔与螺栓过孔，定位销的位置公差直接影响动力输出轴与变速箱输入轴的同轴度，若偏差过大会导致传动抖动、轴承过早损坏。缸体的悬置安装点分布在缸体两侧的加强筋位置，这些位置是缸体整体刚度较高的区域，可以将动力运转产生的振动通过悬置软垫传递到车身副车架，避免振动直接传递到车厢内部影响驾乘舒适性。设计时特意在缸体受力集中的主轴承座位置、缸孔之间的连接位置做了加强筋结构，在不额外增加过多壁厚、控制整体重量的前提下，提升缸体的整体结构刚度，避免发动机高负荷运转时缸体出现过大的形变，影响各运动部件的正常配合间隙。

在细节处理上，缸体的各个工艺孔都做了倒角处理，避免装配时割伤密封胶圈导致漏油漏水；所有的螺栓孔深度都经过校核，保证螺栓拧紧后有足够的啮合长度，同时不会出现螺栓顶到腔体内部运动部件的问题。水道和油道的内部拐角位置做了圆弧过渡，减少流体流动的阻力，提升冷却和润滑的效率，同时避免应力集中导致的缸体开裂风险。这类三缸缸体相比同排量四缸结构，整体长度更短、重量更轻，有利于前舱的轻量化布局，降低整车整备质量，对于小排量车型的燃油经济性提升有明显帮助，同时紧凑的结构也更适配混动车型的动力舱布局，可以在有限空间内同时布置动力单元与驱动电机组件。
