内燃机用多拐曲轴结构三维设计

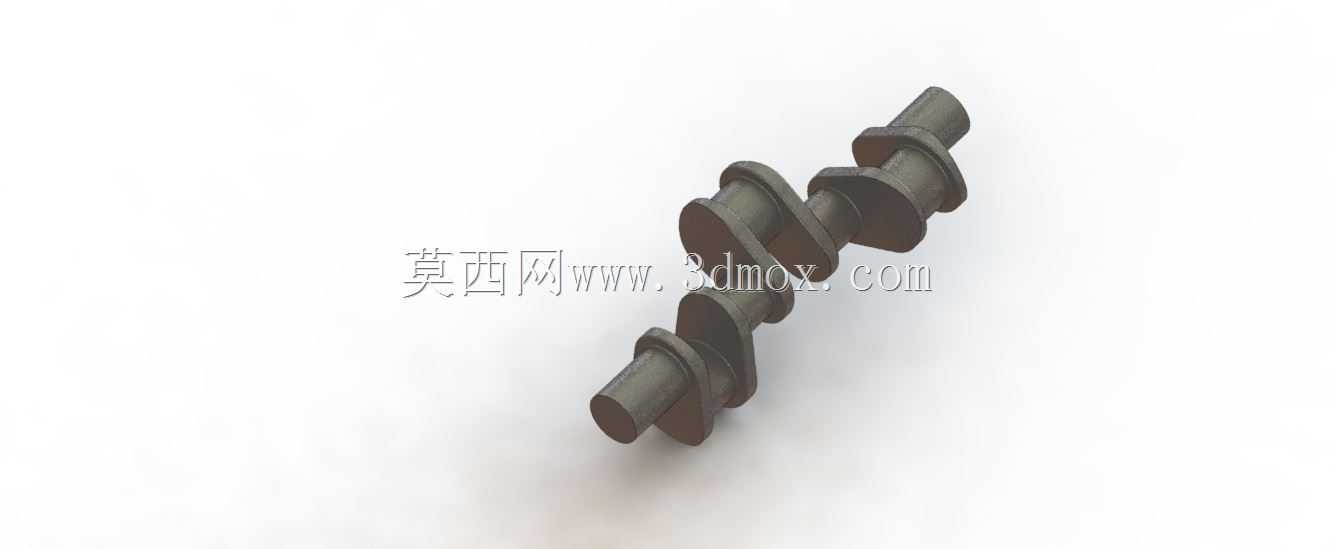

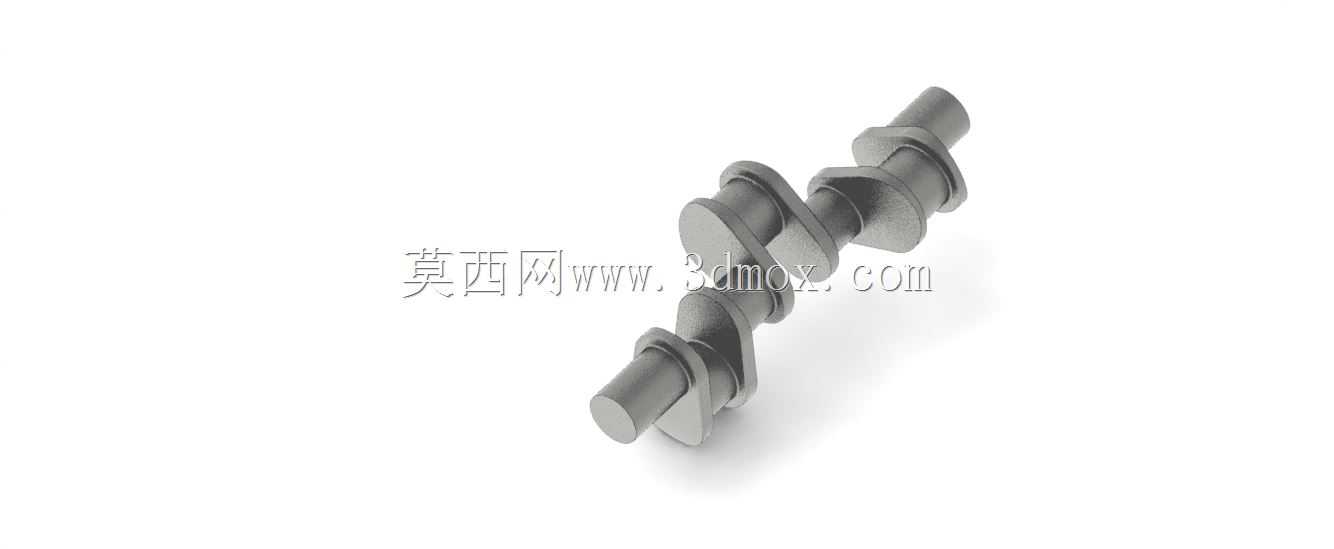

在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套三维结构完整还原了直列四缸机型配套曲轴的全部细节，从主轴颈、连杆轴颈的同轴度、偏心距设计，到曲柄臂的过渡圆角、平衡块的配重轮廓，都完全匹配量产机型的实际装配要求。做这类部件的三维建模时，最先要锚定的是整机的缸心距参数，这直接决定了相邻两个连杆轴颈的轴向间距，同时主轴颈的直径要匹配缸体主轴承座的安装孔径，连杆轴颈的直径则要和连杆大端的轴瓦内径完全适配，所有轴颈的表面粗糙度要求、圆角滚压的工艺预留量，都要在建模阶段就把公差带考虑进去，不然后续出工程图或者做装配仿真时很容易出现干涉问题。

从实际应用场景来看，这类曲轴主要搭载在小排量乘用车的汽油发动机上，也有同结构的强化版本用在小型工程机械的柴油动力单元里，工作过程中要持续承受活塞连杆组传递来的周期性爆发压力，同时还要平衡高速旋转产生的往复惯性力，所以曲柄臂上集成的平衡块轮廓是经过动平衡校核的，每一块平衡块的偏心质量、质心位置都经过精确计算，确保发动机在常用转速区间运行时不会产生过大的振动，避免影响整机的NVH表现。建模的时候不能只做外观轮廓，要把轴颈内部的润滑油道走向也做出来，这些斜向贯通的油道是连接主轴颈和连杆轴颈的关键通道，压力机油从缸体主油道进入主轴颈油孔后，会通过这些内部油道输送到连杆轴颈表面，给连杆轴瓦提供持续的润滑，油道的孔径、转角处的圆角处理都要符合工艺要求，避免出现应力集中导致的轴颈断裂风险。

安装边界方面，曲轴的轴向定位是靠前端的止推片来实现的，所以前端主轴颈的止推面宽度、平面度都要和止推片的厚度匹配，后端的法兰盘是连接飞轮的接口，法兰上的螺栓孔分布圆直径、螺栓孔深度、定位销的位置都要和飞轮的安装接口完全对应，前端的轴伸部分要预留皮带轮、正时链轮的安装键槽，键槽的宽度、深度以及和轴颈的位置度公差，都要满足前端轮系的传动精度要求。很多新手做曲轴建模的时候容易忽略曲柄臂和轴颈衔接处的过渡圆角，这个位置是曲轴应力集中最严重的区域，圆角半径的大小直接决定了曲轴的疲劳强度，量产机型里这个圆角一般都会做滚压强化处理，建模时如果把圆角做成直角或者过小的圆弧，后续做有限元强度分析的时候就会出现应力值远超材料屈服极限的情况，完全不符合实际工程要求。

从功能特性来说，这套曲轴的连杆轴颈采用错拐布置，相邻缸的连杆轴颈夹角为180度，匹配直列四缸机的点火顺序，能够保证动力输出的连续性，每个连杆轴颈可以对应安装两个连杆，分别服务于两个对应的气缸，轴颈表面的淬火层深度在建模时可以通过分层特征做示意，方便后续做工艺仿真的时候设置材料属性。平衡块的外形设计除了满足配重要求，还要考虑和缸体内部的运动间隙，曲轴旋转时平衡块的外轮廓不能和缸体的曲轴箱内壁、活塞下止点位置产生干涉，所以建模完成后必须做全行程的运动仿真，核对所有运动部件的最小间隙值，确保在热膨胀状态下也不会出现刮碰问题。另外曲轴前后端的密封面结构也要准确还原，前端的油封轴颈的表面粗糙度、后端的油封安装座的同轴度，都是防止发动机漏油的关键结构，这些细节如果在建模阶段遗漏，后续做整机装配的时候就会出现密封件无法安装或者密封失效的问题。
