激光切割成型四杆切纸机构设计

　　这款四杆切纸机构主要面向小型办公裁切、纸品试样加工、手工文创纸品裁切这类对裁切力要求不高、需要稳定重复裁切动作的场景，区别于工业大型液压切纸设备，它的结构更紧凑，不需要复杂的液压或气动配套动力，依靠四杆机构的运动特性就能实现稳定的裁切动作，适合放置在桌面工位完成小批量纸品的裁切作业。从实际使用角度看，它的核心用途是完成厚度在常规办公用纸堆叠范围内的定长裁切，依靠连杆传动的力放大特性，手动输入较小的作用力就能在裁切端输出足够的剪切力，完成纸张的整齐切断，相比普通美工刀裁切，它的裁切边缘更整齐，不会出现纸张毛边、歪斜的问题，也能避免手工裁切时的划伤风险。

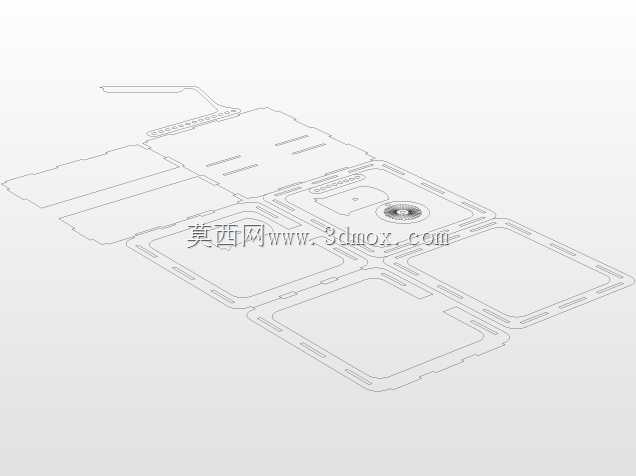

　　设计之初首先考虑的是加工可行性，整体采用6mm厚度的板材通过激光切割成型，所有零件不需要额外的铸锻工序，切割完成后只需要去除边缘毛刺就可以进行装配，大幅降低了单件制作的成本与加工周期，适合小批量定制或者教学演示场景的制作需求。四杆机构的参数选型经过了运动学校核，确定了各连杆的长度比例，保证驱动端在较小的摆动角度范围内，裁切端就能完成完整的下压裁切、抬升复位的全行程动作，同时在裁切行程的末端，机构会进入短暂的死点位置，这个位置的特性可以保证裁切瞬间不会因为纸张的反作用力导致机构回弹，让裁切动作更稳定，不需要额外的锁止结构就能保持裁切时的压力。

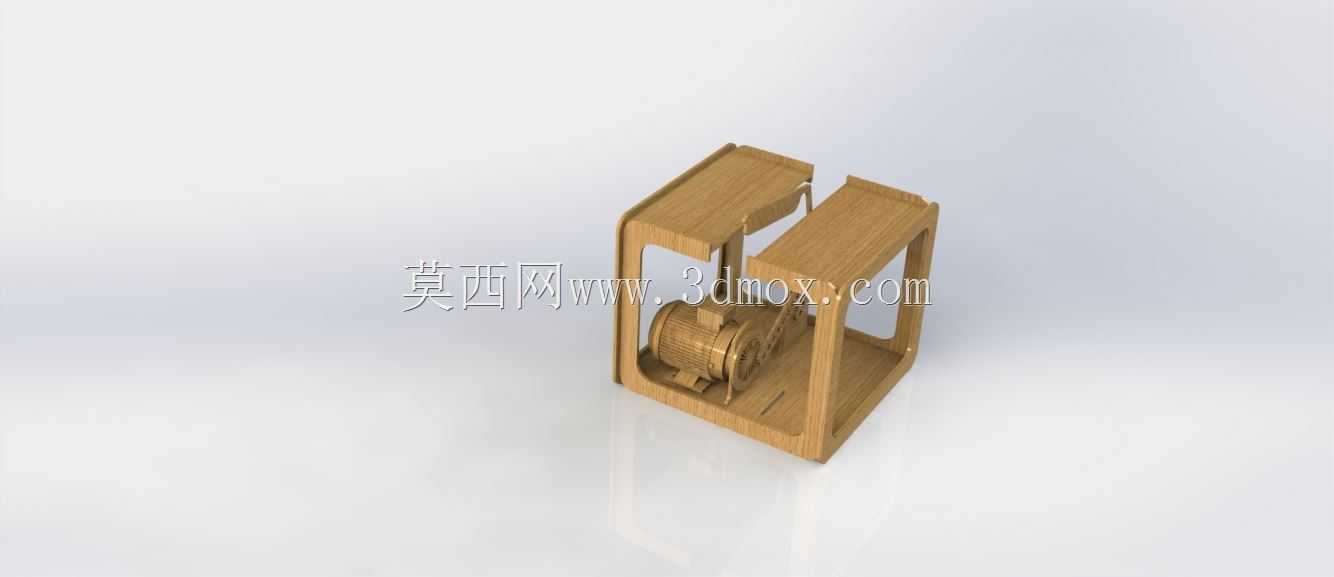

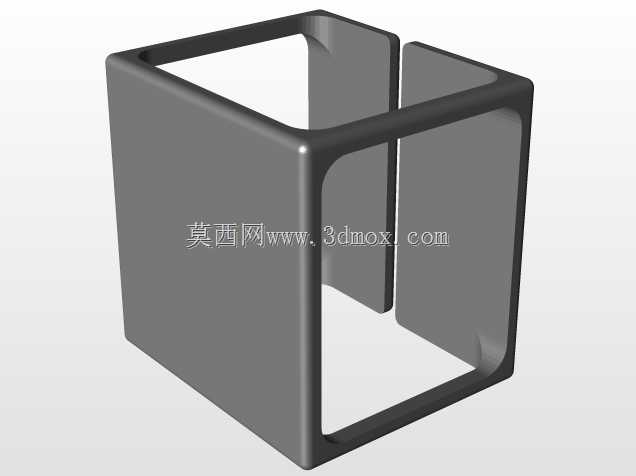

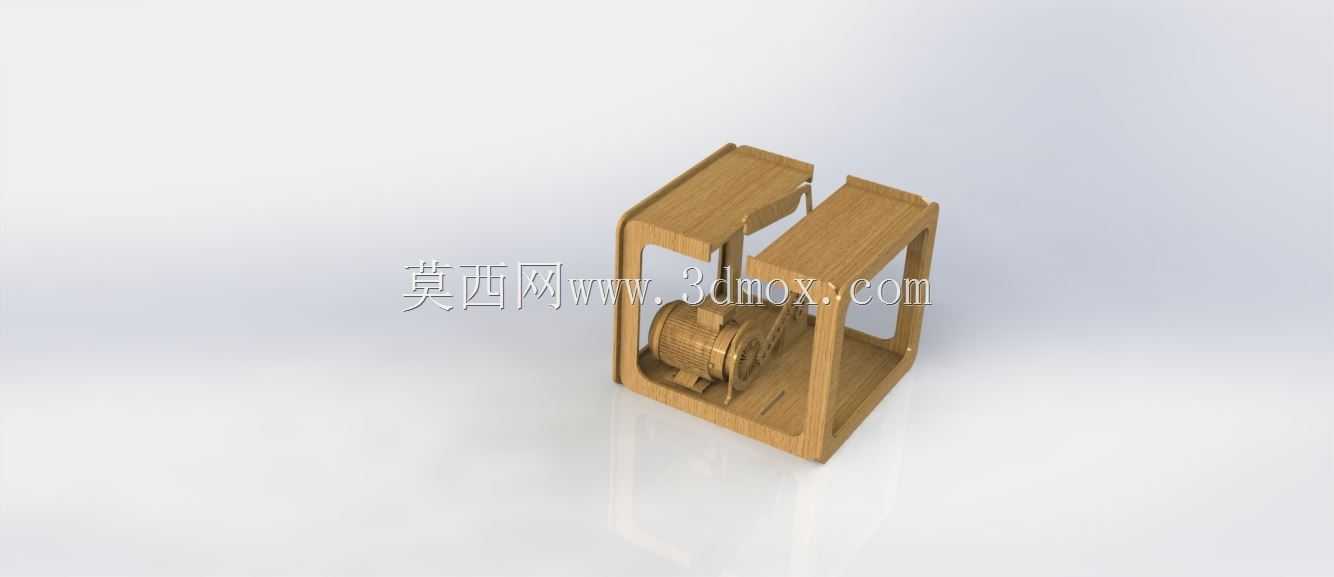

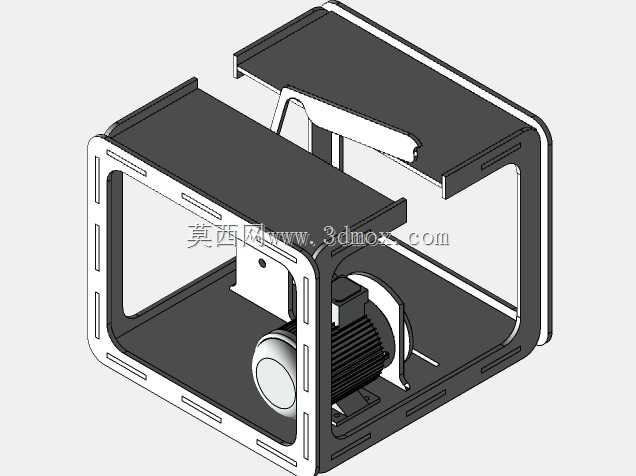

　　整体的框架采用一体式的板材弯折加拼接结构，两侧的立板同时承担了机构安装基准、裁切导向、机架防护的多重作用，不需要额外设计独立的导向柱结构，裁切刀架的运动轨迹完全由四杆机构的运动路径约束，在装配时只需要保证两侧连杆的同轴度，就能避免裁切过程中出现卡滞、偏斜的问题。安装边界上，整体的占地尺寸控制在桌面设备的合理范围内，底部框架的支撑面足够大，不需要额外的地脚固定，放置在平整的工作台面上就可以稳定作业，驱动端的操作位置设置在人体站立或坐姿操作的舒适高度，长时间操作也不容易产生疲劳。

　　从功能特性上看，这款机构没有多余的冗余结构，所有板材零件既是结构件也是外观件，激光切割的边缘精度可以控制在0.1mm以内，装配后的连杆转动副间隙极小，运动过程中没有明显的旷量，裁切时的动作连贯，从抬起到下压裁切的整个过程没有卡顿，裁切不同厚度的纸张时，只需要调整驱动端的输入力就可以完成，不需要额外的间隙调整结构。考虑到日常维护的需求，所有转动副的位置都设计了便于拆卸的销轴连接，长时间使用出现磨损后，只需要更换对应的销轴或者轴套就可以恢复精度，不需要整体更换框架零件，后期维护成本极低。

　　在结构细节处理上，裁切刀的安装位置设计了嵌入式的安装槽，刀片可以采用标准的美工刀片或者定制的薄型裁切刀片，更换时只需要松开固定螺丝就可以快速替换，不需要对刀架进行额外的打磨调整；进料位置的平台表面做了平整处理，纸张放置时可以紧贴平台表面，避免因为平台不平整导致裁切尺寸出现误差；两侧的立板上预留了定位挡块的安装孔位，用户可以根据自身的裁切尺寸需求加装定位挡块，实现定尺寸的批量裁切，不需要每次裁切都进行尺寸测量。

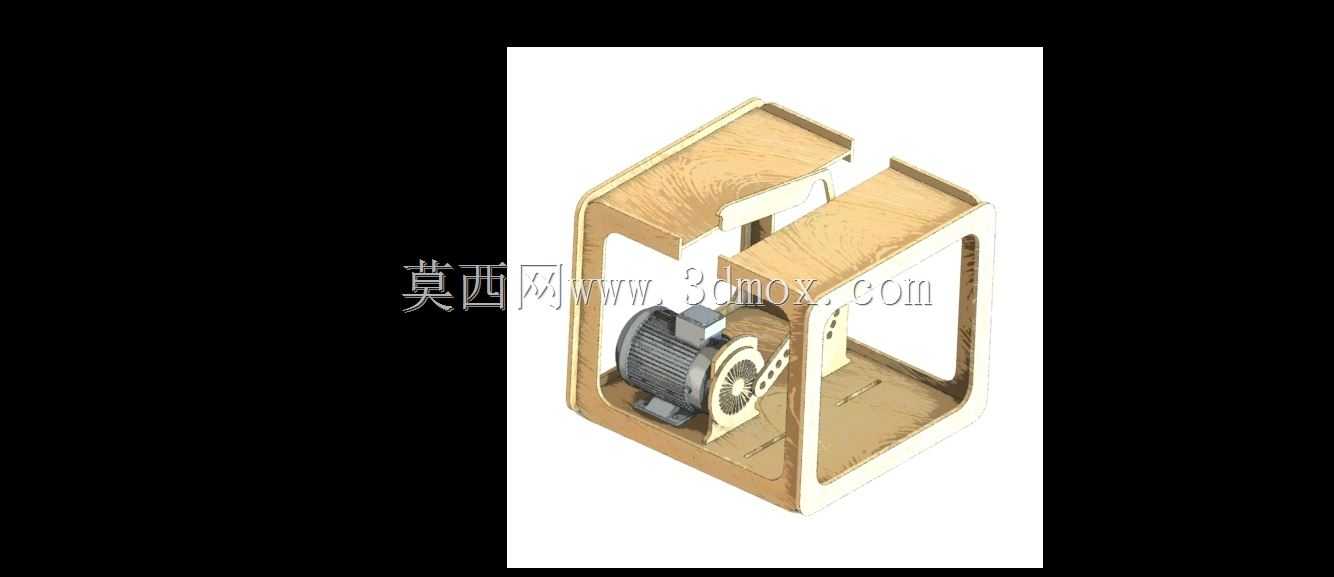

　　从运动特性的角度来说，四杆机构的运动轨迹是经过优化的，裁切刀在接触纸张的瞬间是接近垂直下压的状态，这个角度可以保证裁切时的剪切力方向垂直于纸张表面，不会出现因为裁切角度倾斜导致的纸张推挤、褶皱问题，相比摆臂式的裁切结构，它的裁切力利用率更高，操作时更省力。整个机构的动力输入可以适配手动操作，也可以根据需求加装小型减速电机实现电动驱动，框架上预留了电机安装的位置，不需要对原有结构进行大幅修改就可以完成自动化改造，适配不同用户的使用需求。
