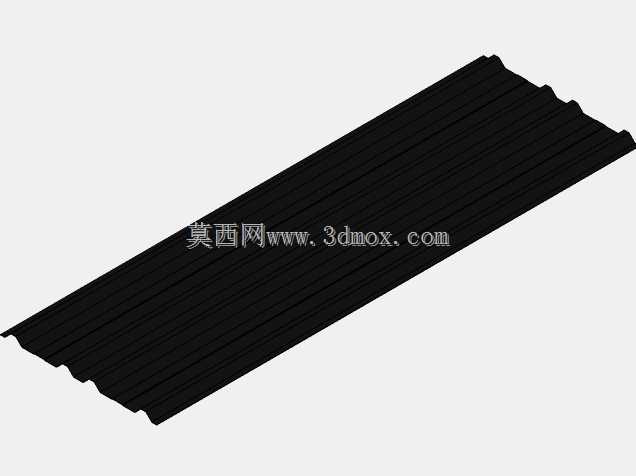

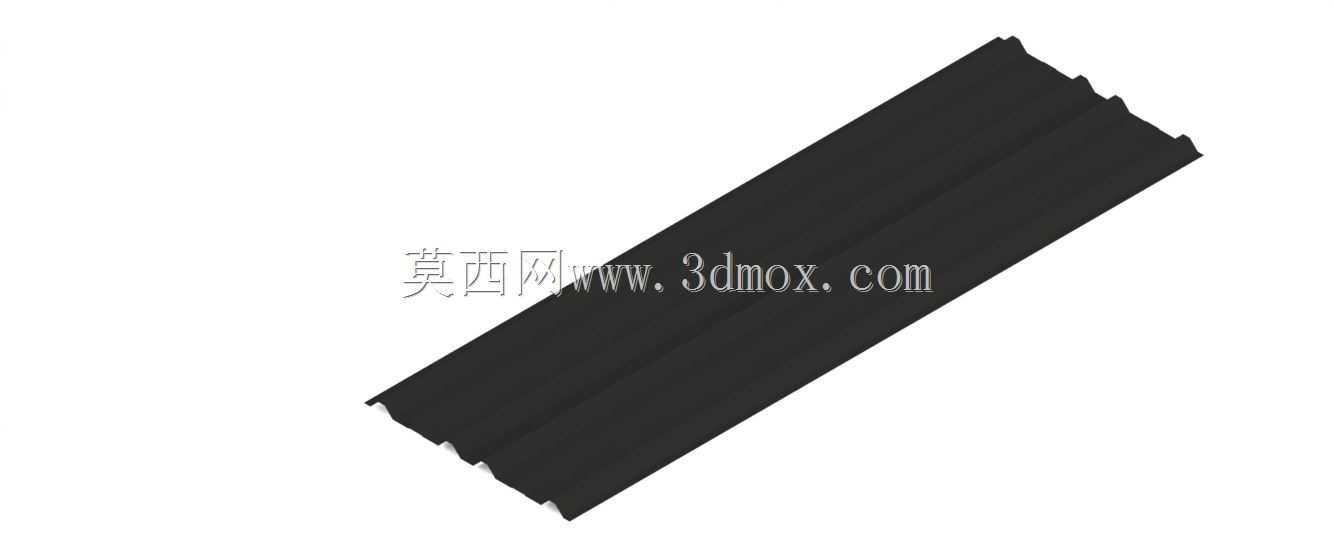

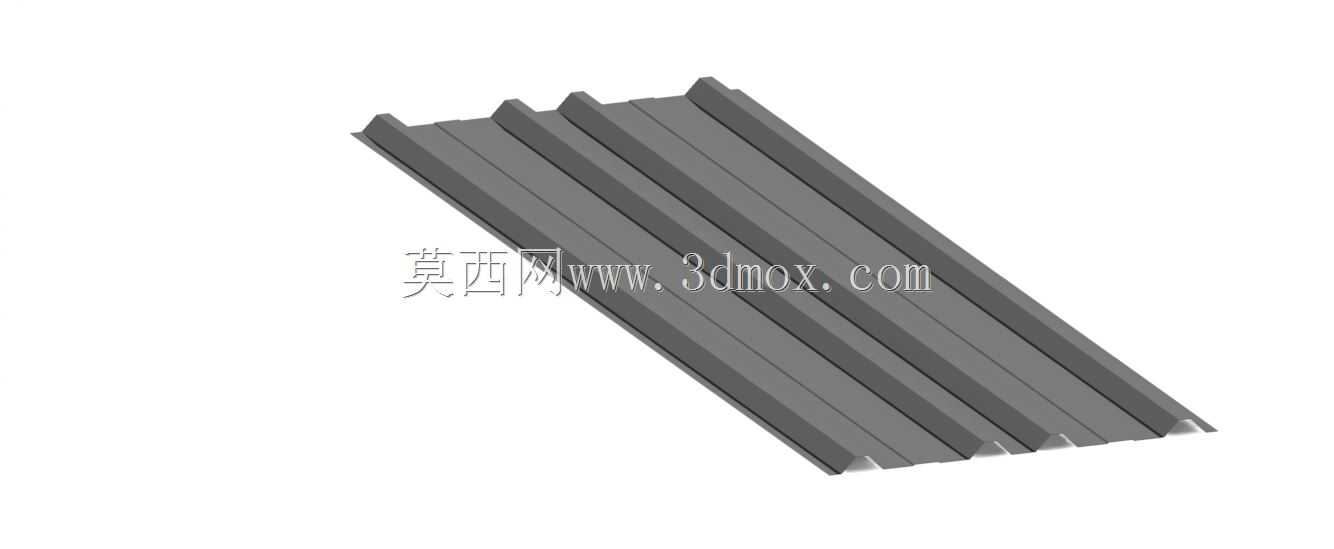

钢结构建筑用Superdek压型屋面型材

在大跨度钢结构厂房、仓储物流库房、大型公共场馆的屋面围护系统设计中，压型金属屋面板是承担屋面防水、结构承载、保温适配核心功能的关键构件，本次涉及的Superdek屋面型材，就是针对直立锁缝屋面系统开发的专用压型构件，这类构件在实际工程中需要同时兼顾现场安装效率、长期使用的抗风揭性能、与保温层及檩条系统的适配性，是钢结构围护设计中选型频率较高的一类构件。从实际工程应用的场景来看，这类压型屋面板常被用在单坡长度超过30米的大跨度钢结构屋面，相比传统的小波纹压型板，Superdek板型的肋高设计经过优化，在常规0.6-0.8mm的基板厚度下，能够实现更大的檩条间距布设，减少屋面次檩的钢材用量，降低整体围护系统的自重，对于大跨度钢结构的主体荷载优化有明显的实际价值。在设计这类构件的三维模型时，首先要明确板型的有效覆盖宽度，这一参数直接决定了现场排版时的板材用量计算，模型中需要准确还原板肋的咬合结构形态，因为直立锁缝屋面的防水性能完全依赖板肋之间的360度锁合构造，建模时如果忽略了锁缝处的圆弧过渡尺寸，后续做施工模拟或者节点干涉检查时就会出现偏差，导致现场安装时锁边机无法正常作业。从构件的功能特性来看，这款Superdek屋面型材的板型截面设置了多道纵向加强筋，分布在板的波谷位置，这些加强筋一方面可以提升板材在施工阶段的踩踏刚度，减少施工人员在屋面作业时造成的板材局部凹陷变形，另一方面也能提升板材在长期使用过程中承受温度变形的能力，因为金属屋面板在昼夜温差、季节温差下会产生较大的纵向伸缩，合理的加强筋布置可以分散温度应力，避免板件出现局部鼓曲或者锁缝处开裂渗水的问题。在建模过程中，需要重点控制板材的安装边界条件，首先是板材的纵向搭接长度，通常在屋面坡度小于5%时，纵向搭接长度需要满足250mm以上的构造要求，模型中需要预留出搭接段的定位参考，方便后续在整体装配模型中快速排布板材；其次是板端与檩条的连接位置，Superdek板型是通过专用支座与檩条实现隐藏式连接的，固定支座不穿透板面，从根本上避免了传统打钉板的钉孔渗水隐患，因此模型中需要准确还原板肋与支座的配合间隙，间隙值控制在1-2mm之间，既保证安装时的可操作性，也避免间隙过大导致风揭时板肋脱开。从外形尺寸的设计逻辑来看，这类压型板的波高通常设置在65-75mm区间，这个高度区间可以兼顾屋面的排水坡度要求，在屋面坡度为5%的情况下，波高足够阻挡雨水在风荷载作用下出现的漫溢现象，同时不会因为波高过大导致板材的材料利用率过低，有效覆盖宽度通常控制在600-700mm之间，这个宽度范围既可以减少现场的板材拼接缝数量，也能适配常规压型设备的加工幅宽，降低生产加工的难度。在实际项目的三维建模过程中，这类型材模型不能只做单片板材的外观还原，还要考虑与配套构件的装配关系，比如在屋脊位置、檐口位置、屋面开孔位置的板材收边构造，模型中可以通过参数化的方式设置板材的长度参数，方便在不同跨度的屋面项目中快速调整板材长度，减少重复建模的工作量。另外，在做钢结构项目的整体建模时，这类围护构件的模型精度不需要达到机加工零件的公差等级，但关键的配合尺寸必须准确，比如锁缝处的截面形状、板肋的中心间距、板材的总厚度，这些尺寸直接影响后续工程量统计的准确性，也关系到施工模拟时的碰撞检查结果，如果板肋中心间距出现偏差，在排布板材时就会出现累积误差，导致最后一块板无法正常安装。从施工适配的角度来看，这款Superdek屋面型材的板型设计考虑了现场的滑动安装需求，固定支座与板肋之间可以实现纵向的相对滑动，能够释放板材因温度变化产生的伸缩变形，这一特性在建模时需要通过合理的装配约束来体现，不能将板材与支座设置为完全固定的约束关系，否则在做结构受力分析时，会错误计算温度应力对板材及主体结构的影响。在日常的设计工作中，很多年轻工程师在做屋面围护建模时，往往只关注板材的外观形状，忽略了板型背后的构造逻辑，比如为什么波谷位置要设置加强筋、为什么锁缝处要做特定的圆弧半径、为什么板材的有效宽度要控制在固定区间，这些设计细节都是经过大量工程实践验证的，每一个尺寸的设定都对应着实际使用中的某项性能要求，比如锁缝处的圆弧半径过小，会导致锁边作业时板材涂层开裂，降低板材的防腐使用寿命；圆弧半径过大，则会导致锁缝咬合不紧密，抗风揭性能不达标。这类压型屋面型材的三维模型，在钢结构项目的BIM建模工作中有着很高的使用频率，准确的模型可以帮助设计人员在方案阶段就完成屋面排版、工程量统计、节点构造验证的工作，减少后期施工阶段的设计变更，尤其是在复杂造型的钢结构屋面项目中，参数化的压型板模型可以快速适配曲面屋面的排版需求，通过调整板材的纵向弯曲弧度，实现异形屋面的围护构件建模，大幅提升设计效率。
