卧式底脚安装三相异步交流电机结构

　　在工业传动场景里，这类卧式底脚安装的交流电机是覆盖面极广的动力输出部件，从输送线辊筒驱动、小型机床主轴进给、风机水泵配套，到自动化生产线的工装夹具动力输入，几乎所有需要恒定转速动力输出的工位都能见到同结构产品的身影。不同于伺服电机的高精度定位需求，这类交流电机主打稳定持续运行，适配长时间不间断的工况，常规环境下无需频繁维护，只要做好接线端密封与轴承定期补脂，就能满足绝大多数通用工业场景的使用要求。

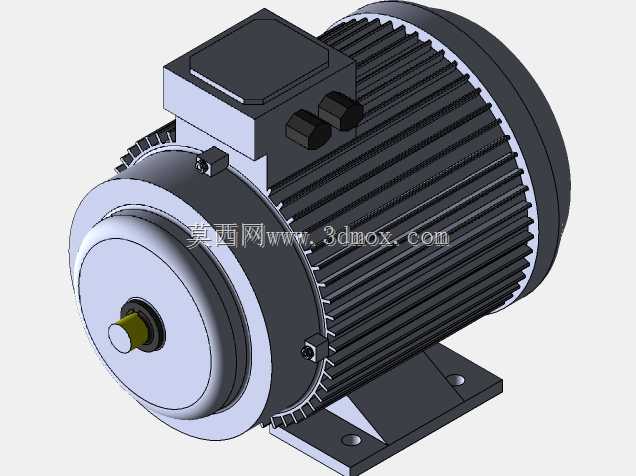

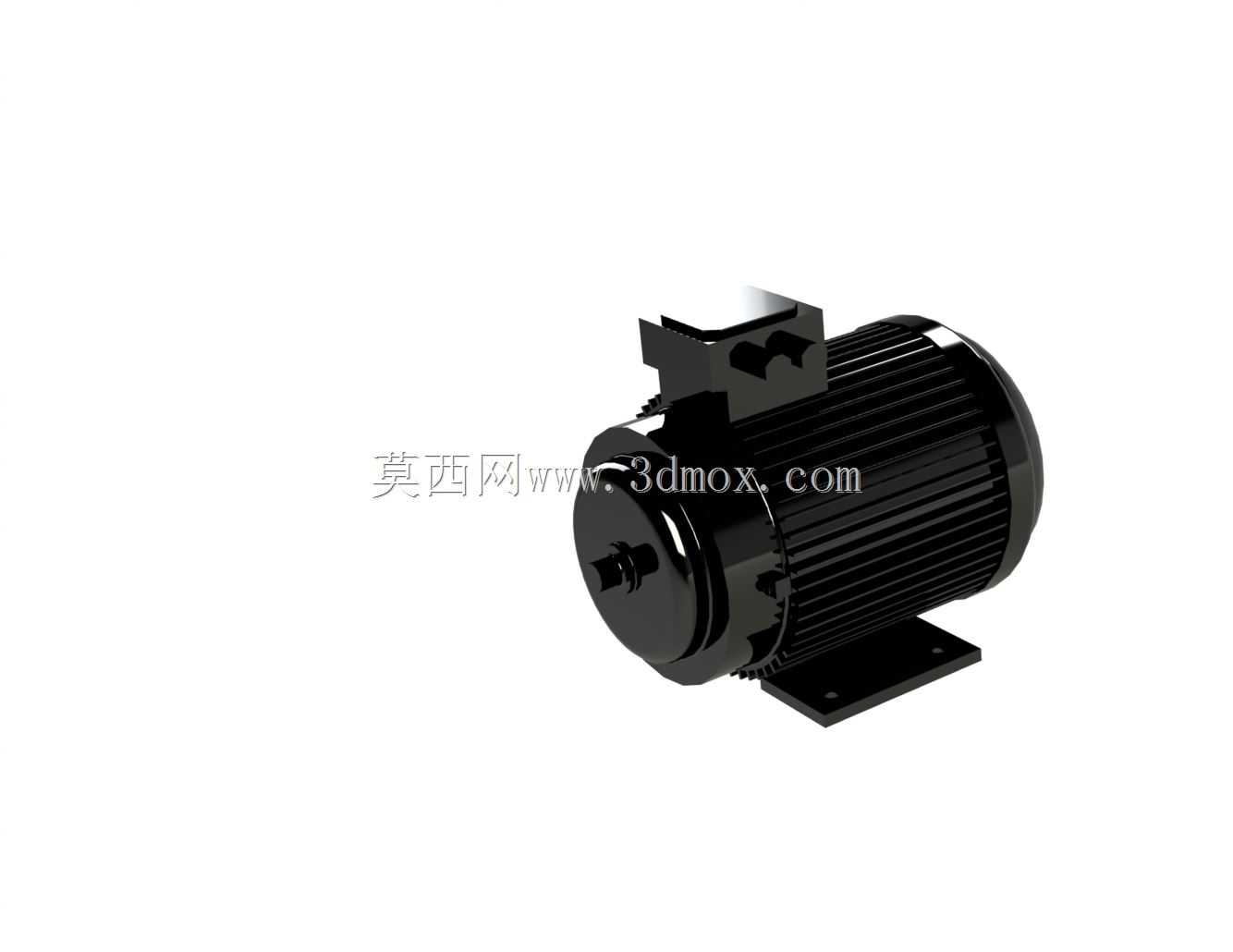

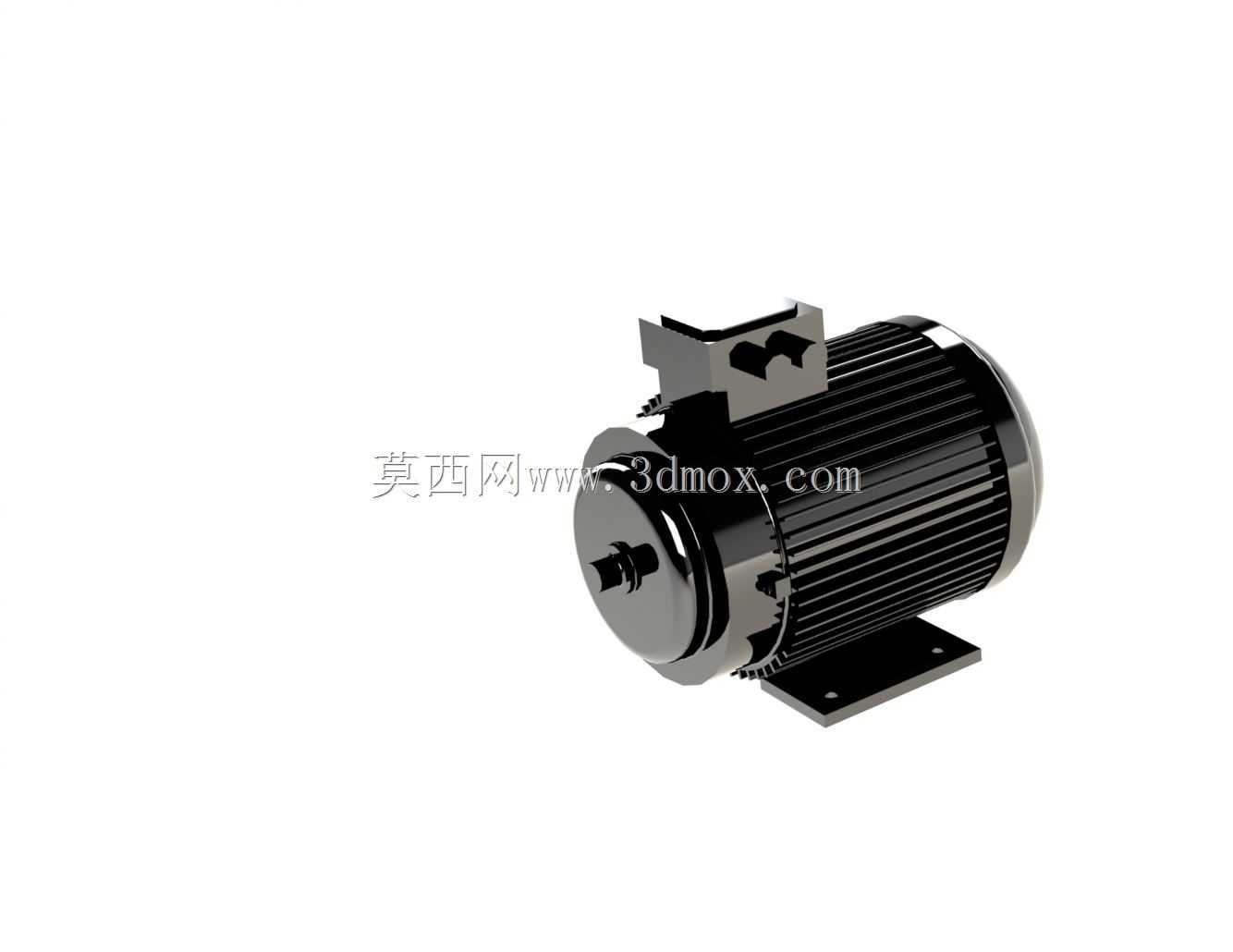

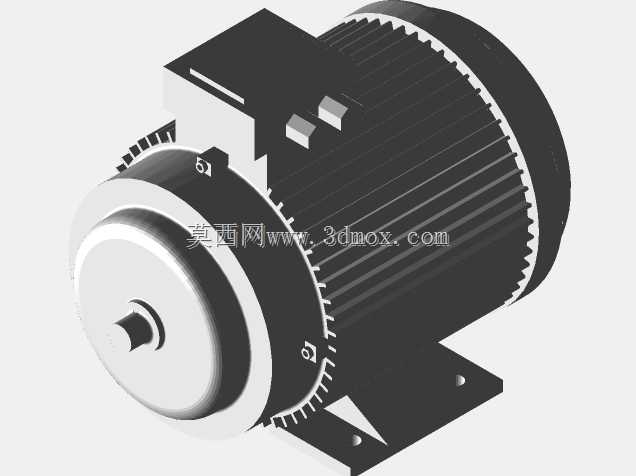

　　从结构设计逻辑来看，整个模型完全遵循量产工业电机的实际装配关系搭建：外部采用带散热筋的一体式铸铁壳体，沿轴向均匀排布的竖向散热筋不是装饰结构，是电机运行时定子绕组热量散发的核心通道，建模时特意保留了散热筋的拔模斜度与根部圆角，和实际压铸成型的壳体工艺特征完全一致，不会出现直角结构导致的应力集中问题。输出轴端的端盖采用止口定位结构，和主壳体的配合公差控制在过渡配合区间，既保证轴承室的同轴度，也能避免运行过程中端盖移位导致的转子扫膛问题。顶部的接线盒做了独立腔体设计，和电机主腔体之间有密封隔板，接线端子的安装位预留了足够的走线空间，适配不同线径的动力线缆接入，接线盒盖的固定螺栓孔位也完全对齐实际安装尺寸，不会出现现场装配干涉的问题。

　　安装边界上，底脚安装孔的孔距、孔径完全遵循通用Y系列电机的安装尺寸规范，两个安装面的平面度在建模时做了公差约束，保证安装到设备机座上时不会出现壳体翘曲变形，底脚和主壳体的连接位置做了加强筋过渡，能承受电机启动瞬间的扭矩反作用力，避免长期运行后底脚断裂。输出轴的轴伸长度、键槽尺寸都匹配标准联轴器的安装要求，轴端的中心孔保留了B型中心孔的结构特征，方便加工时的顶装定位，也适配后期维护时的转子拆卸需求。风罩部分采用薄壁拉伸结构，和后端盖的卡扣连接位完全对齐，既保证内部散热风扇的防护要求，也不会因为风罩变形剐蹭风扇叶片产生异响。

　　做这类电机建模的时候，最容易忽略的是内部腔体和外部结构的干涉问题，比如定子铁芯的外径和壳体内径的配合余量、转子和定子之间的气隙均匀度，虽然外观模型不需要把内部绕组完全还原，但所有外部接口的尺寸必须和实际量产产品对齐，不然设计人员拿去做配套设备的装配校核时，会出现安装位错位、接线盒和设备护板干涉、轴伸长度不够连不上联轴器的问题。很多新手建模时会把散热筋做成等厚度的直角结构，实际量产中这种结构压铸时容易出现填充不满、冷却后应力开裂的问题，所以每一条散热筋都做了1:20的拔模斜度，根部做了R2的圆角过渡，完全符合压铸工艺的成型要求。

　　实际选型搭配时，这类电机的安装兼容性极强，同机座号的产品不管是哪个厂家生产，底脚安装尺寸、轴伸尺寸都是统一标准，所以这个模型可以直接用来做设备布局的干涉检查，不用反复核对安装孔位。比如在做皮带输送线设计时，把这个模型导入装配体，直接对齐安装板的孔位就能确认电机和输送线支架的间隙，也能提前算出电机轴和从动辊筒的中心距，选配对应长度的三角带，不用等拿到实物再调整安装位置。在做风机配套设计时，也能直接对齐风轮的安装位，确认电机轴和风轮轮毂的配合深度，避免出现风轮蹭到风罩的问题。

　　另外模型里的吊环安装位也做了还原，在机座顶部预留了标准吊环螺纹孔，方便大机座号电机的吊装搬运，这个细节很多简化模型都会漏掉，实际现场安装时如果没有预留吊环位，大重量电机的搬运就位会非常麻烦。接线盒的方向也做了可旋转的结构预留，实际使用时可以根据现场走线方向调整接线盒的朝向，不用强行弯折线缆，减少接线端的应力集中，避免线缆绝缘层破损导致的漏电风险。端盖上的轴承室尺寸也匹配标准深沟球轴承的安装公差，前后端盖的轴承位同轴度在建模时做了基准约束，保证转子转动时不会出现偏摆，运行时的噪音和振动都能控制在标准范围内。
