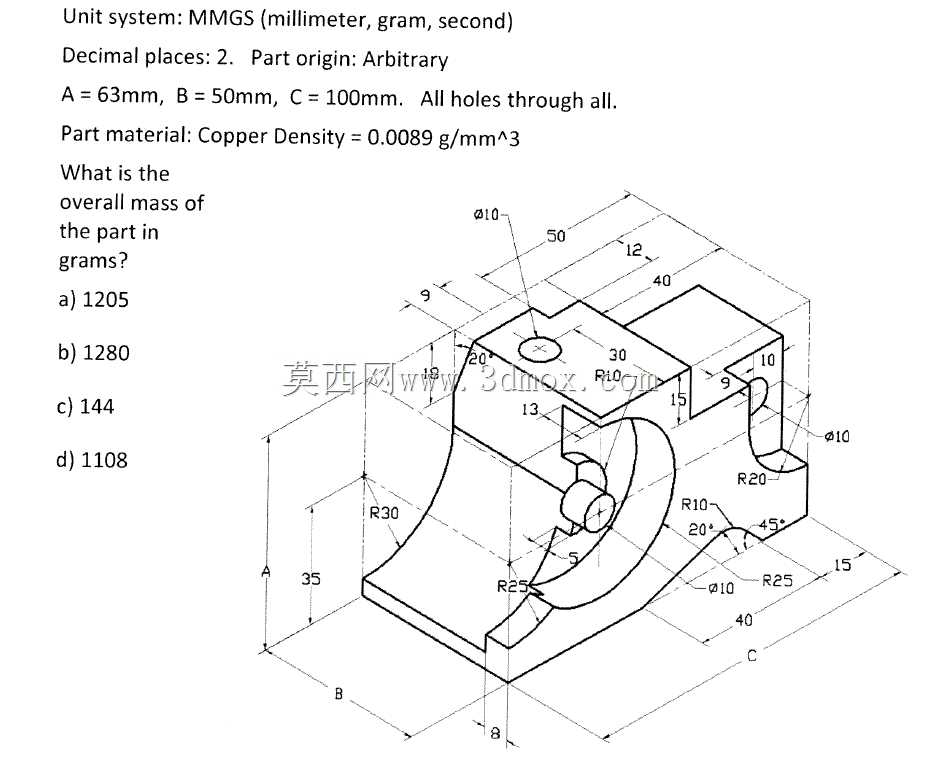

CSWA认证考试练习机械零件结构

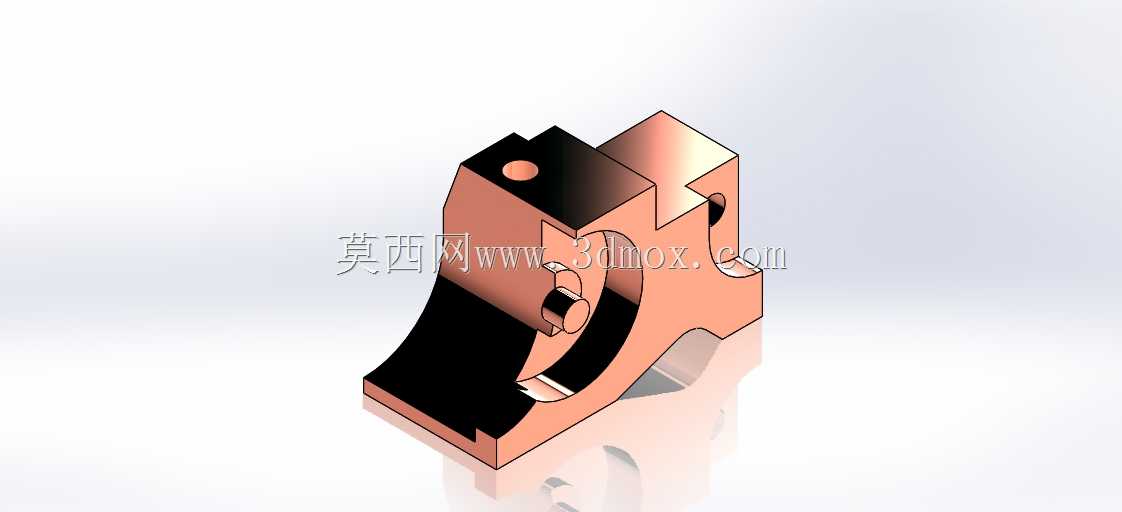

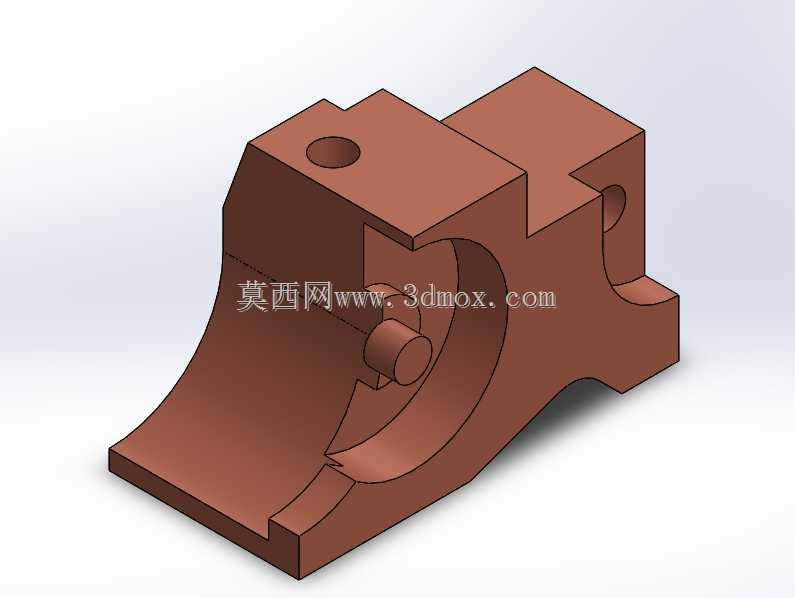

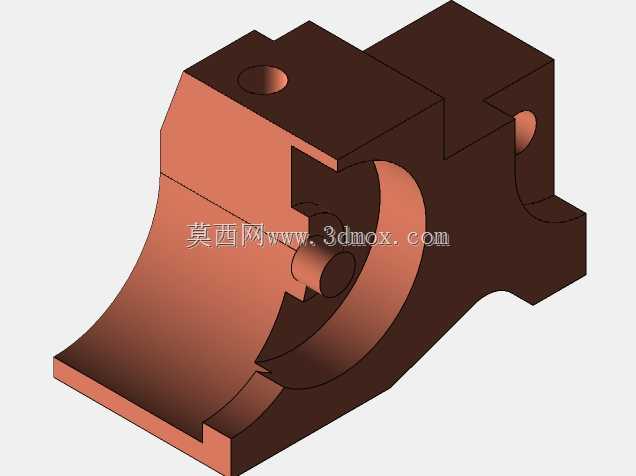

　　该零件作为CSWA技能认证的实操练习载体，覆盖了机械结构设计中最常见的特征组合，能帮助建模者快速掌握从草图绘制到特征生成、质量校验的全流程设计逻辑。从实际工程视角看，这类带弧形支撑、凸台定位、销孔配合的结构，在小型工装夹具、台式设备的支撑连接组件中十分常见，日常应用场景多集中在实验室小型检测设备的定位支架、轻型输送线的侧装连接座、手动工装的夹持基座这类对结构刚度有一定要求、同时需要兼顾安装定位精度的部位。

　　设计这类零件时，首先要明确核心受力路径：零件底部的平直安装面是主要承载基准，所有上部的凸台、弧形肋板的受力最终都要传递到这个安装平面，因此底部安装面的平面度、与上部特征的垂直度是设计时首先要控制的形位公差。零件上部的圆形凸台带有定位小孔，这类结构通常用于安装定位销或者小型传感器，凸台的高度需要匹配配套零件的安装深度，避免出现配合干涉或者定位失效的问题；侧面的弧形支撑肋并非装饰结构，而是为了抵消上部凸台承受侧向载荷时产生的弯矩，弧形的曲率设计需要兼顾刚度提升与材料减重，肋板的厚度从根部到端部逐步过渡，避免应力集中在肋板与主体的连接位置。

　　零件侧面的开槽结构，主要用于实现与相邻组件的卡接配合，槽的宽度公差需要控制在合理范围内，既要保证装配时能顺利卡入，又要避免间隙过大导致装配后出现晃动；槽边的倒角设计除了去除加工毛刺、方便装配导入之外，也能减少槽口位置的应力集中，避免零件在承受交变载荷时从槽口位置萌生裂纹。零件上的同轴孔系是设计中的重点校验部分，两个不同直径的同轴孔分别用于穿过紧固件与安装衬套，孔的同轴度直接影响后续装配的顺畅度，建模时需要保证孔的轴线与安装基准面的平行度，同时孔的沉头深度要匹配对应紧固件的头部尺寸，保证装配后紧固件头部不突出零件表面。

　　从安装边界来看，零件底部的安装面为矩形平面，安装时需要匹配对应基座的安装孔位，零件的整体外轮廓没有超出安装面的外伸悬臂过长的部分，能保证装配后整体的稳定性；零件上部的凸台高度与侧面开槽的位置，都预留了足够的操作空间，方便装配时使用工具拧紧紧固件，也给后续可能的维护拆装留出了操作余量。建模过程中需要注意不同特征之间的布尔运算逻辑，避免出现零厚度几何体、特征重叠这类建模错误，同时要通过质量属性校验，确认零件的质量与设计值一致，这也是CSWA考试中重点考察的能力点——即通过准确的草图尺寸与特征参数控制，保证最终模型的物理属性与设计要求完全匹配。这类练习零件虽然没有直接对应某一款量产设备的特定部件，但它整合的拉伸、切除、肋板、倒角、同轴孔等特征，都是机械结构设计中最基础也最常用的结构元素，熟练掌握这类零件的建模逻辑，能为后续设计复杂设备零部件打下扎实的基础，也能帮助设计者建立从功能需求倒推结构设计、从装配要求反推尺寸公差的工程思维，避免出现只关注外观形状、忽略实际装配与受力要求的设计问题。在实际工程应用中，类似结构的零件通常会采用铝合金或者工程塑料加工，铝合金材质的零件能兼顾刚度与轻量化要求，适合需要频繁拆装的工装场景；工程塑料材质的零件则多用于低载荷、需要绝缘的检测设备部位，不同材质的选择也会对应调整零件的壁厚与肋板尺寸，保证零件在对应工况下的使用寿命与结构可靠性。
