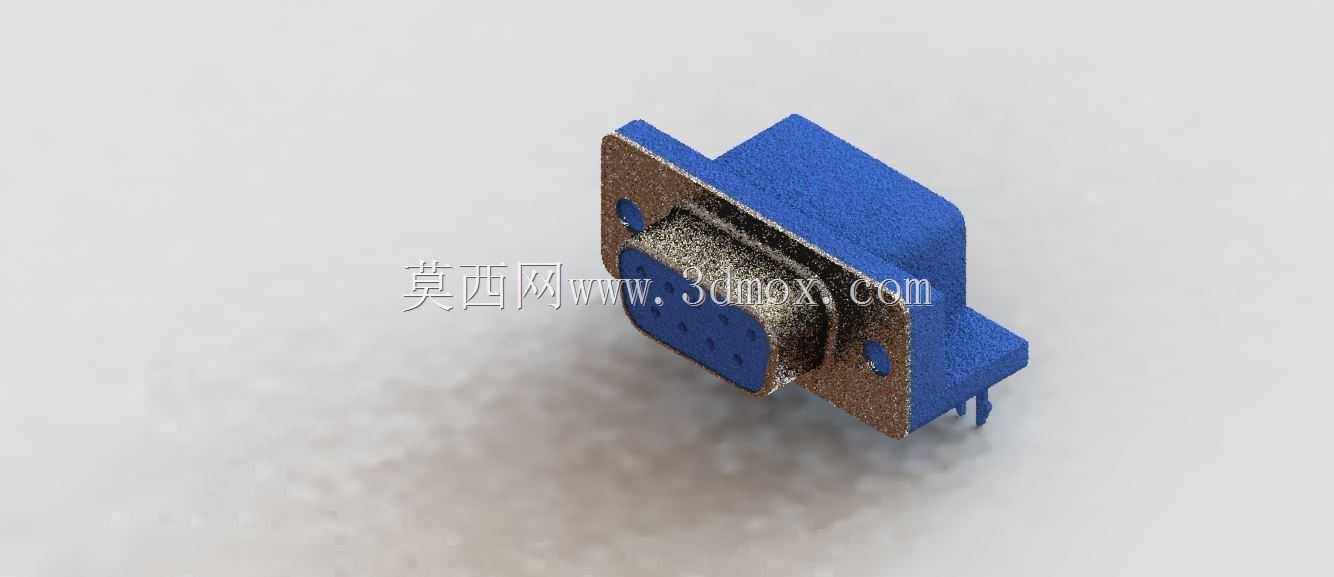

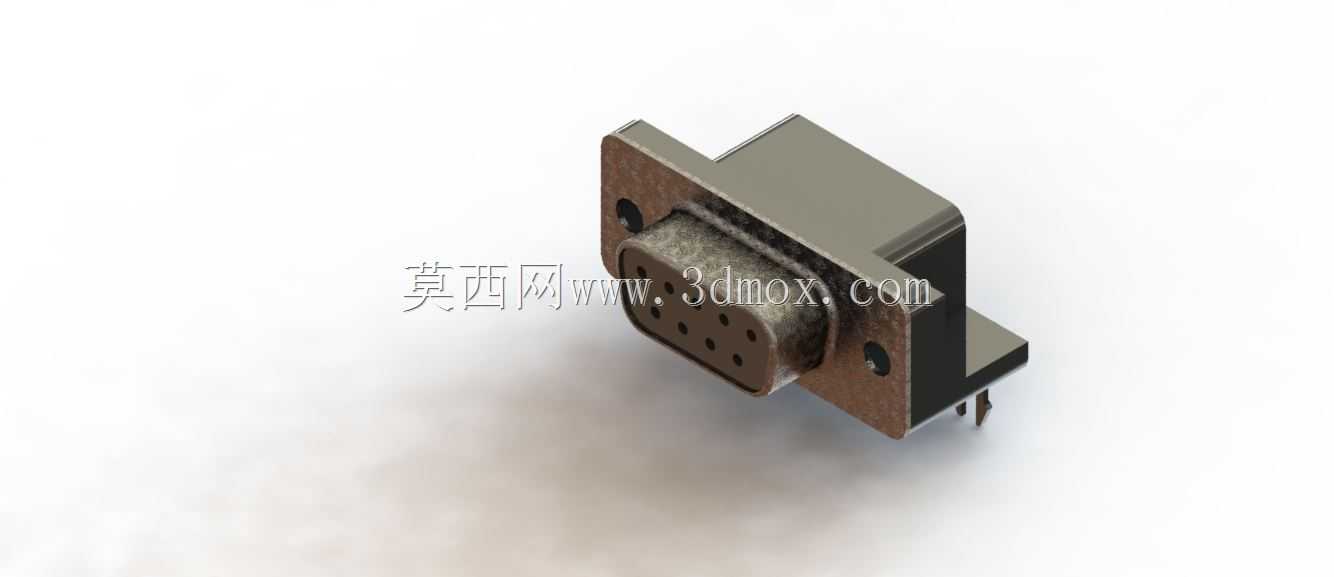

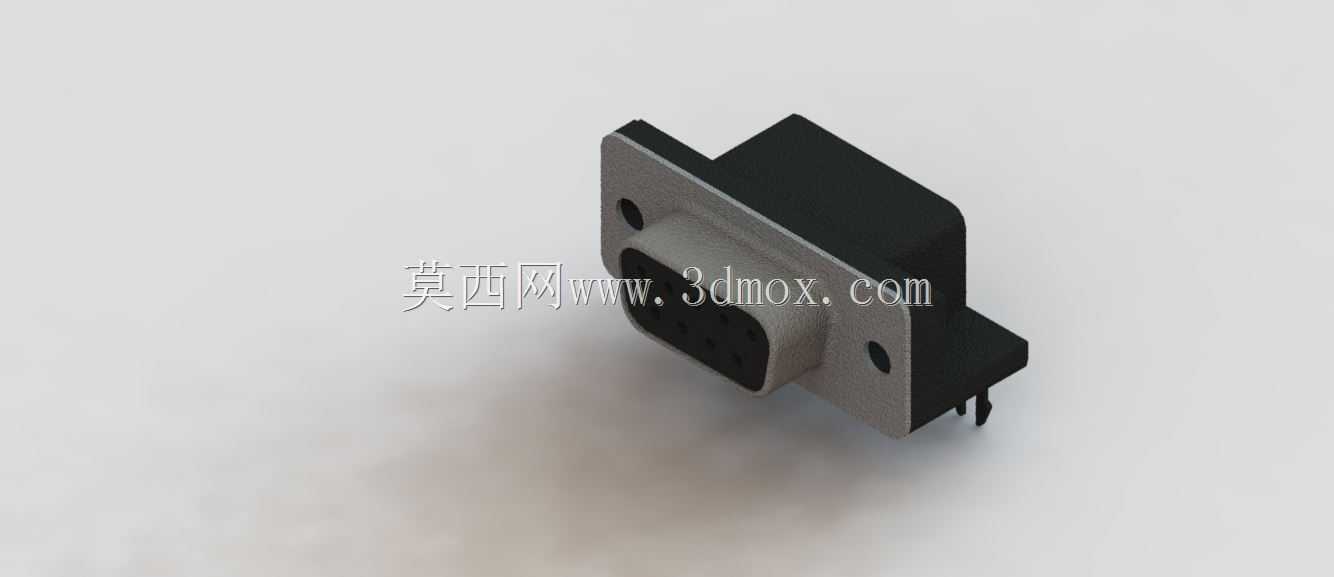

这类D-sub型连接插座在工业控制、通讯设备、测试仪器领域的应用覆盖度极高,但凡涉及RS232串口通讯的板卡设备,几乎都能看到同结构连接件的身影。日常做设备板卡布局时,这类插座的安装边界是首先要确认的参数——带法兰安装耳的结构,需要在PCB板对应位置预留两个固定孔位,法兰面与PCB板面贴合时,插芯端面要伸出设备面板1.5-2mm,既保证外接公头插接时的啮合深度,又不会因为伸出过长导致面板装配时出现干涉。从结构设计逻辑来看,这款插座采用金属外壳包裹绝缘插芯的结构,金属外壳一方面承担电磁屏蔽的作用,避免板卡高频信号传输时受到外界电磁干扰,另一方面法兰安装耳的结构可以将插接时的外力直接传导到设备面板或PCB板上,避免插针长期受插拔力影响出现开焊、歪斜的问题。插芯部分采用9孔排布的标准DB9定义,孔位间距严格遵循通用串口的尺寸规范,每个插孔内部自带弹性接触簧片,公头插针插入时簧片产生的抱紧力可以保证接触电阻稳定,即使在设备存在小幅振动的工况下,也不会出现信号瞬断的问题。安装脚采用弯针直插设计,针脚长度刚好匹配常规1.6mm厚度PCB的波峰焊工艺要求,针脚排布间距与标准PCB封装库的焊盘位置完全对应,不需要额外调整封装尺寸就能直接导入Layout使用。做结构建模时要特别注意插合面的倒角设计,插座端口处的绝缘基座要做15度的导入倒角,方便公头插入时自动对位,避免硬插导致插针弯折。金属外壳与绝缘插芯之间采用卡扣式固定,不需要额外打胶或者用紧固件连接,装配时直接将插芯从外壳尾部压入即可,卡扣到位后会有明显的限位触感,不会因为长期插拔出现插芯移位的问题。法兰盘上的两个安装孔采用沉孔设计,用M2.5的螺丝固定时,螺丝头完全沉入沉孔内,不会突出法兰面影响面板贴合。在实际设备选型中,这类插座的屏蔽性能是核心考量点,金属外壳的搭接电阻要控制在10毫欧以内,才能保证工业现场强电磁环境下的通讯稳定性,建模时要保证金属外壳与设备接地点的搭接面平整,没有喷涂或氧化层遮挡,避免接地不良导致屏蔽失效。另外要注意插座尾部的出线空间,弯针结构的插座在PCB背面要预留至少3mm的净空区,避免针脚焊接后与其他板上元件出现短路风险。从装配流程来看,这类插座通常是在PCB波峰焊之前就插装到板上,过炉后法兰面与板面的平行度要控制在0.1mm以内,否则外接插头锁紧时会出现单边受力,长期使用后容易出现接触不良。日常做设备维护时也能发现,这类结构的插座故障率远低于无固定法兰的直插式接插件,主要原因就是插拔力没有直接作用在焊盘上,不会出现焊盘脱落的问题。建模过程中还要考虑模具脱模的工艺性,绝缘插芯的孔位要做合理的拔模斜度,避免注塑生产时出现粘模、孔位变形的问题,金属外壳的折弯处要预留合适的折弯R角,避免冲压加工时出现开裂。
