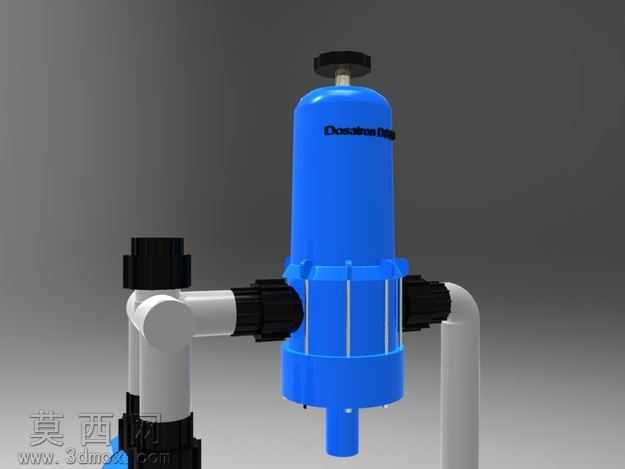

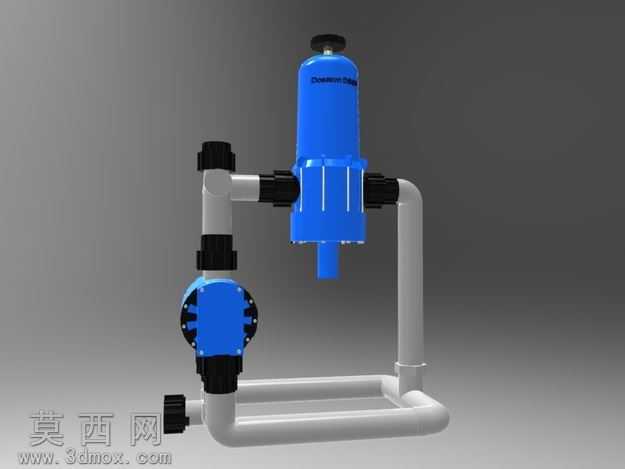

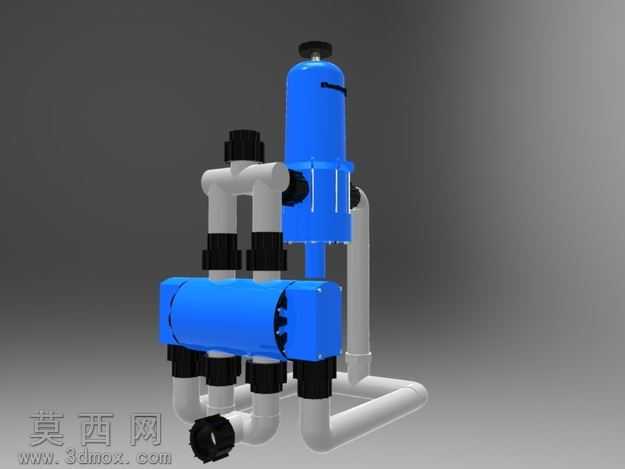

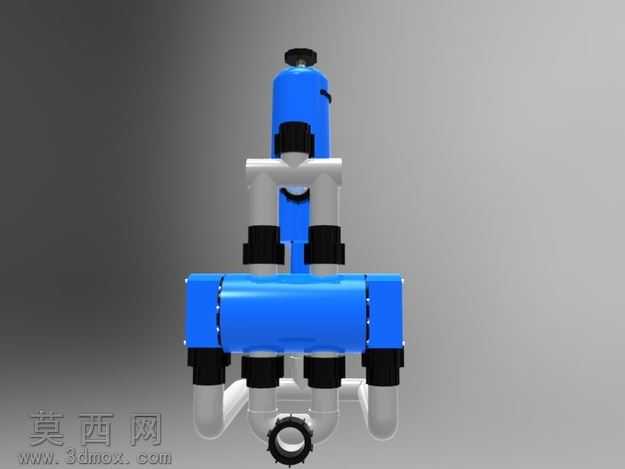

D60S比例喷油器配套涡轮增压器结构模型

本模型为D60S水动力比例喷油器搭配涡轮增压器的成套流体设备三维建模成果，建模阶段先梳理整套设备的功能逻辑，以水力驱动比例注液为核心功能导向，拆分出比例注入主体、涡轮增压单元、管路连接组件、过滤组件、旁通结构、接口接头六大独立模块，分别完成各零件的参数化建模后再进行整体装配约束，确保各部件的装配间隙、连接对位完全符合实际设备的安装逻辑。渲染阶段针对不同部件的材质特性做了精细化区分：主体承压腔体采用亮蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原硬质塑料的哑光带微亮的质感，表面做细微的颗粒纹理处理模拟实际注塑件的表面状态；连接管路采用浅灰色UPVC材质，调整材质的半透属性与反光参数还原塑料管材的视觉效果；接口处的黑色锁紧接头采用橡胶改性塑料材质，提升粗糙度参数模拟防滑锁紧结构的磨砂触感；金属螺纹接口部分做金属材质处理，添加细微的螺纹纹理与使用磨损痕迹，提升模型的真实感。结构设计上完整还原了设备的实际功能结构：进水端预置筛网过滤器结构，避免大颗粒杂质进入比例调节腔与涡轮腔造成卡滞；比例调节单元做了可动结构预留，可直观展示1:1000到1:143的比例调节行程；涡轮增压器部分还原了叶轮与腔体的配合结构，可展示水力驱动下的增压流道走向；管路部分采用多通连接结构，搭配旁通支路设计，可直观展示流体的走向切换逻辑；所有外螺纹接口统一采用2寸外螺纹标准尺寸，确保接口参数与实际工业标准一致。建模过程中对所有密封位、锁紧位的结构做了细节还原，包括接头处的密封圈槽、锁紧螺母的防滑齿结构、腔体上的标识位预留，既保证模型的外观还原度，也可用于设备结构展示、安装教学、方案演示等场景，整体模型装配逻辑严谨，材质区分清晰，渲染效果贴合实际工业设备的视觉特征，完整呈现了该款比例注液增压设备的结构特点与功能布局。
