汽车脚踏式油门控制踏板结构设计

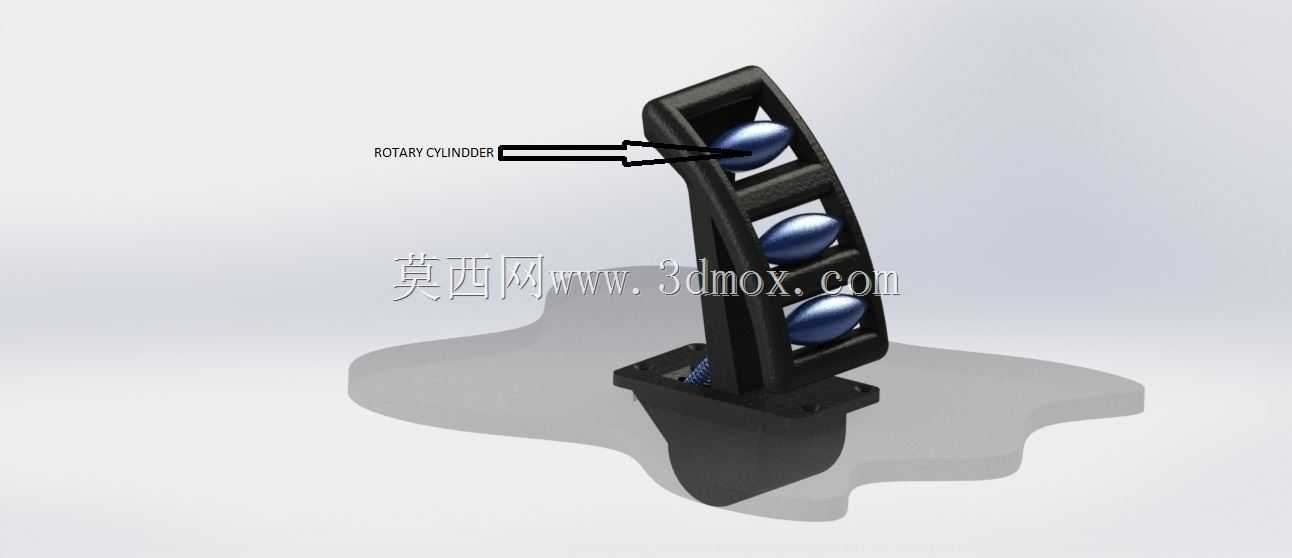

在乘用车辆的驾驶舱操控系统布局中，脚踏式油门踏板是驾驶员直接交互的核心操控部件之一，其结构设计的合理性直接影响驾驶操作的脚感反馈、控制精度与长期使用可靠性。这套踏板结构集成了旋转气缸作为核心执行组件，替代传统的拉索式传动结构，通过内置的旋转动力输出单元将踏板的角位移转化为电信号或气动控制信号，传递给节气门执行机构，实现发动机进气量的精准调控。

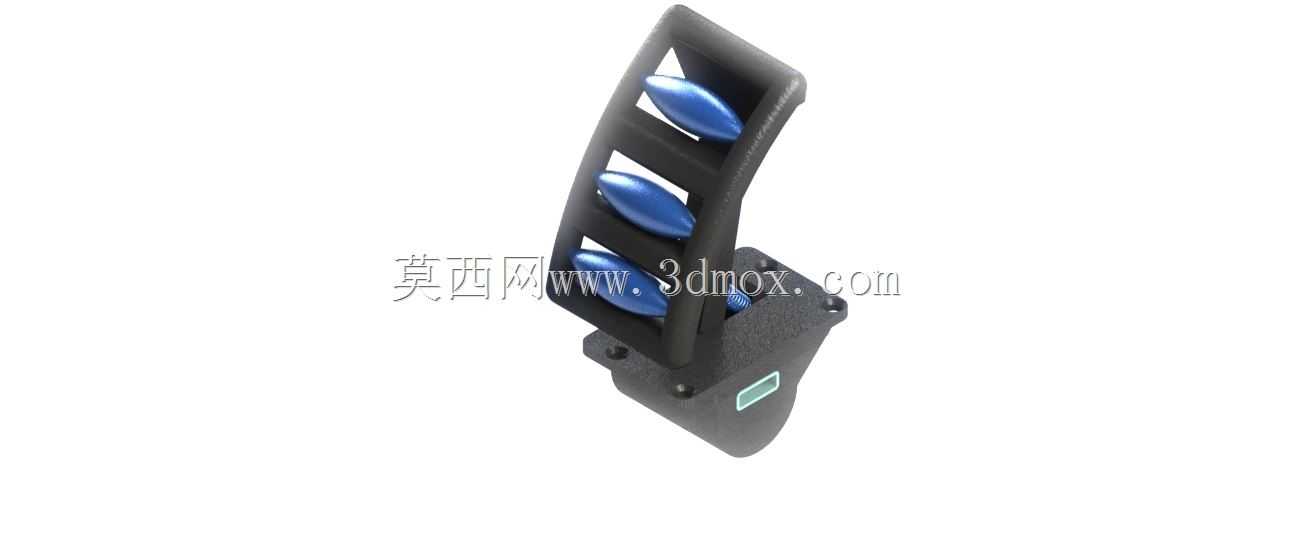

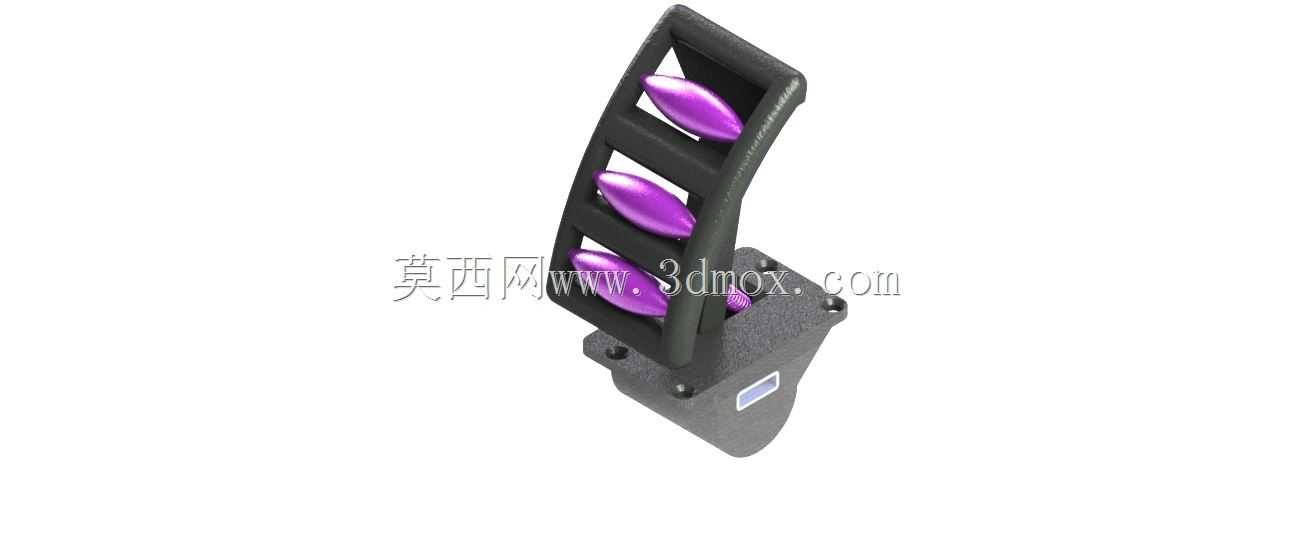

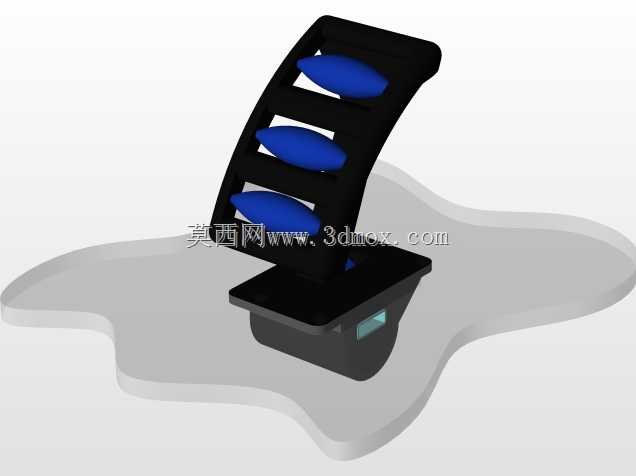

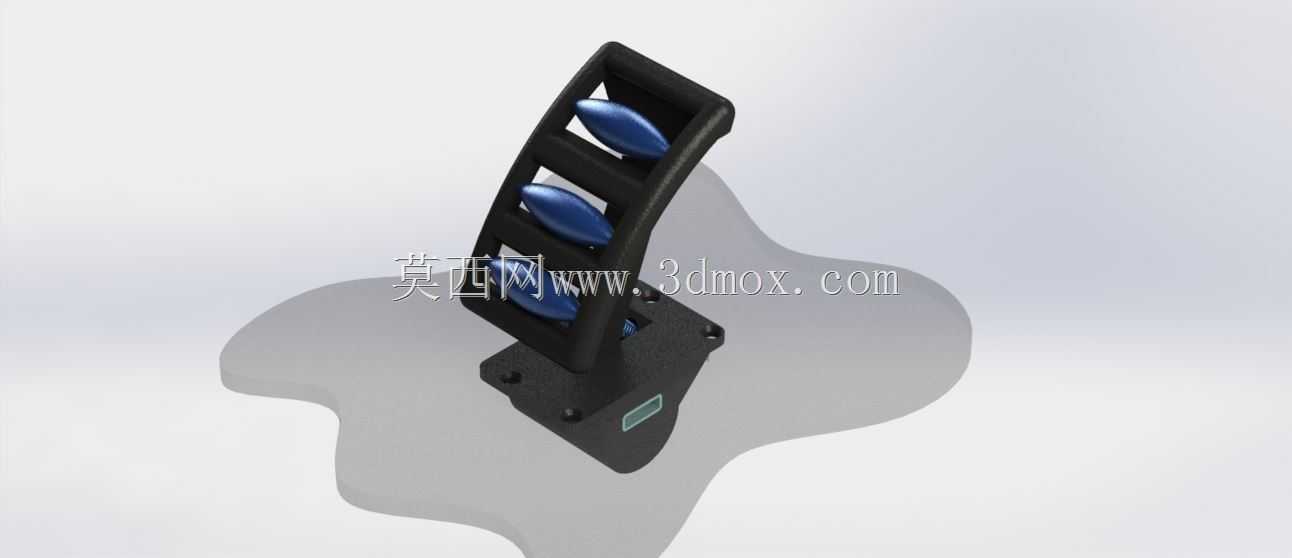

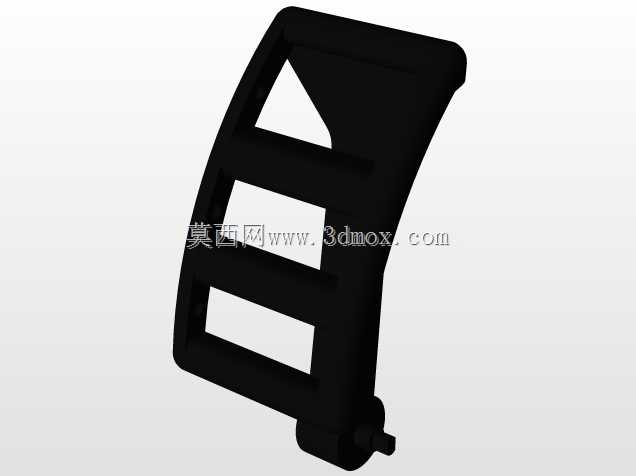

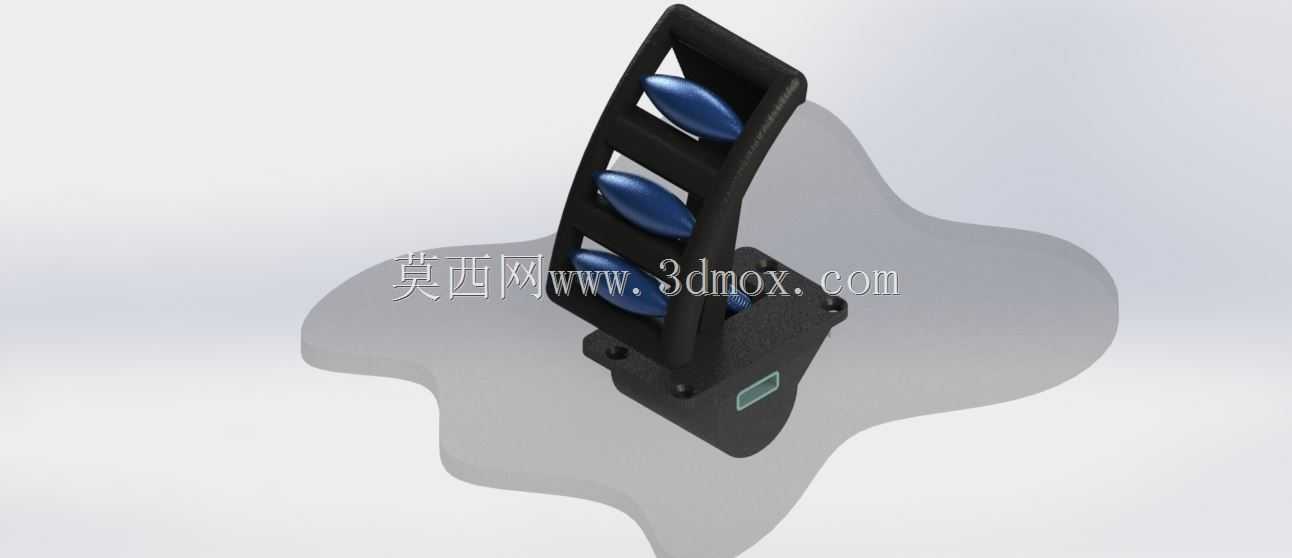

从实际装车场景来看，这类踏板通常布置在驾驶舱右侧地板区域，安装底座采用带固定孔位的法兰式结构，可直接通过螺栓固定在车身前围板下方的安装支架上，安装面与地板平面保持12度左右的倾斜夹角，匹配多数乘用车型的人机工程学脚部放置角度，驾驶员踩踏时脚踝的自然活动角度范围控制在0到22度之间，避免长期驾驶产生的脚踝疲劳。踏板臂采用弧形镂空的加强筋结构，在保证整体结构刚度的同时降低部件自重，臂身的弧度贴合脚掌自然踩踏的施力轨迹，踏板面的防滑纹理设计可增大与鞋底的摩擦力，防止踩踏过程中出现滑脱问题。

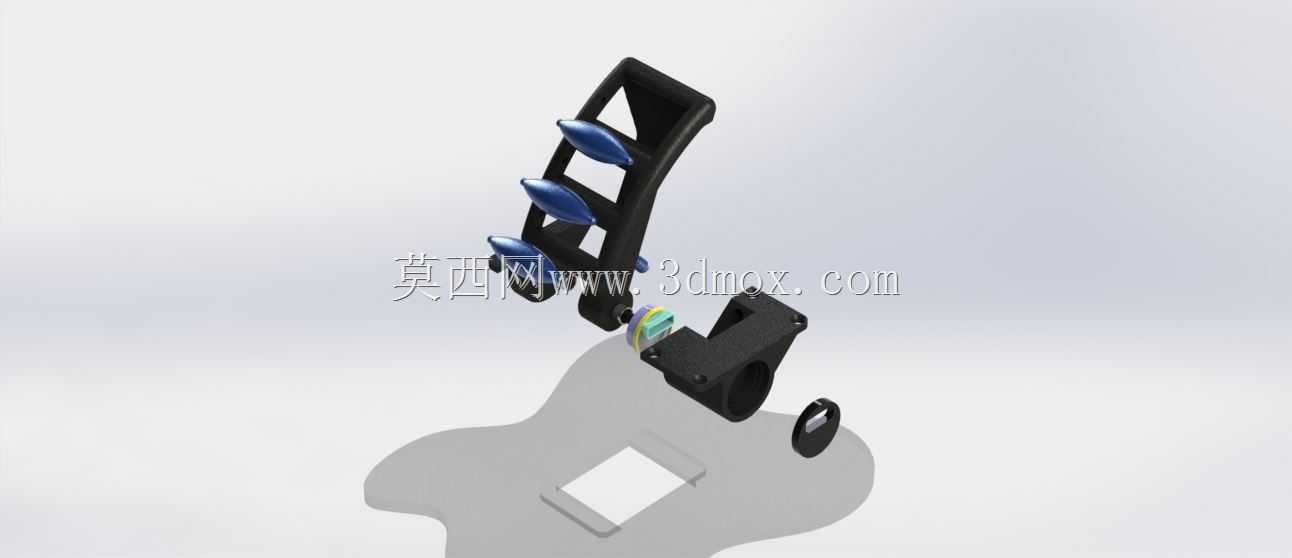

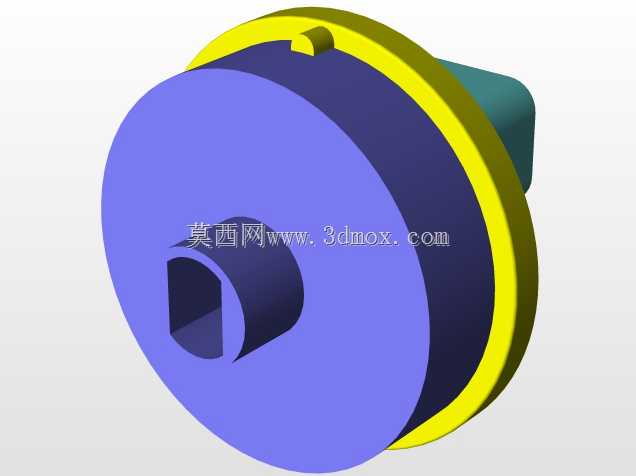

设计过程中首先需要明确踏板的行程边界，全行程下踏板的角位移不超过25度，对应的旋转气缸输出轴转角同步匹配该行程范围，避免超程导致内部密封件或传感元件损坏。旋转气缸布置在踏板臂与底座的铰接位置，集成度较高，无需额外布置复杂的传动连杆，减少了传动环节的间隙累积，提升了控制信号的响应速度。气缸内部的阻尼结构可提供线性的踩踏反馈力，初始踩踏力控制在15N左右，随踩踏深度增加反馈力线性提升，全行程位置的最大踩踏力不超过50N，匹配多数驾驶员的踩踏施力习惯，避免脚感过轻导致误操作，或是脚感过重增加操作疲劳。

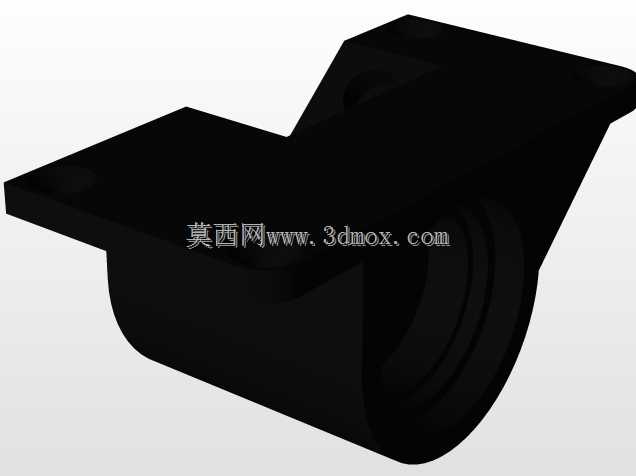

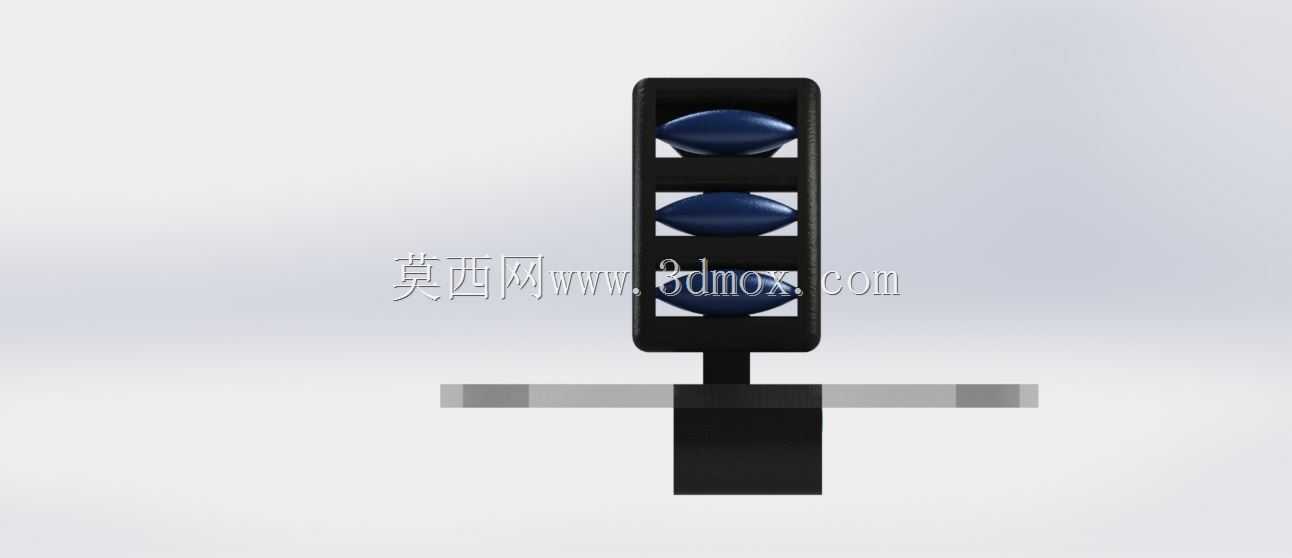

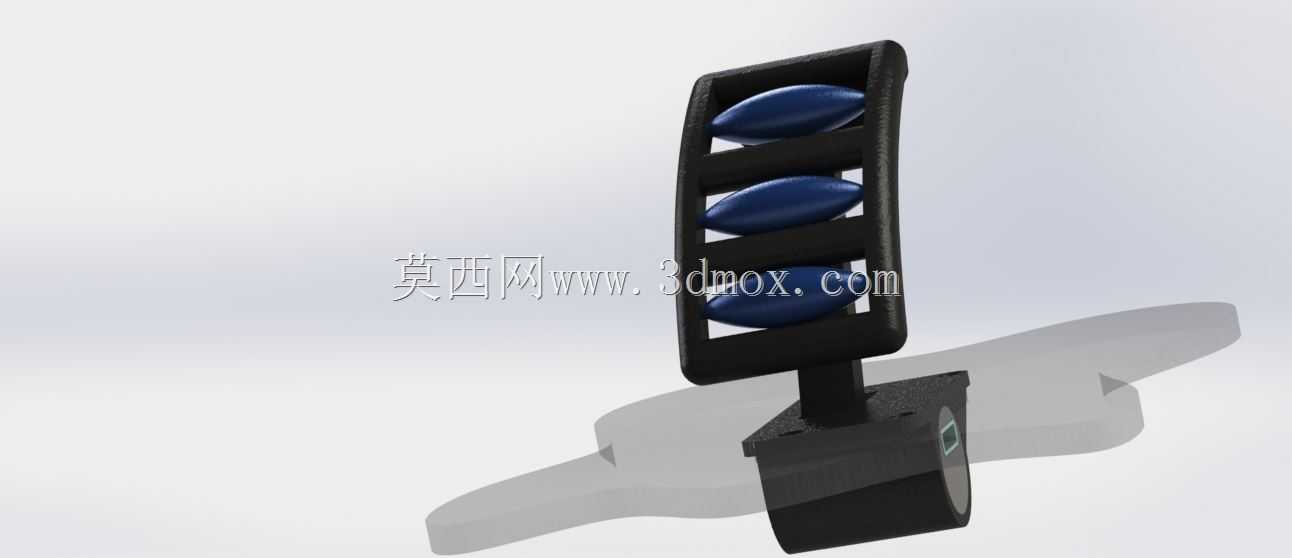

结构细节上，踏板臂上的三个椭圆形缓冲限位结构分别对应怠速、常规巡航、全负荷三个典型工况的踩踏位置，当踏板转动到对应位置时，缓冲块与底座上的限位凸台接触，提供清晰的档位反馈，同时吸收踩踏到位时的冲击载荷，避免金属部件直接碰撞产生异响与结构变形。底座下方的延伸护罩可遮挡旋转气缸与铰接部位，防止驾驶舱内的灰尘、水渍进入运动副内部，延长部件的使用寿命，同时护罩的外形与车身地毯的型面匹配，安装后不会出现凸起干涉，保证驾驶舱地板区域的平整度。

从功能实现逻辑来看，驾驶员踩下踏板时，踏板臂绕铰接轴转动，带动旋转气缸的输出轴同步旋转，气缸内部的角度传感元件实时采集转角信号，转化为标准的电信号传递给发动机ECU，ECU结合当前发动机转速、车速等参数计算对应的节气门开度，实现动力输出的精准控制。相较于传统的悬吊式油门踏板，这种落地式集成旋转气缸的结构整体刚度更高，踩踏时的旷量更小，长期使用后的结构形变量可控制在0.5度以内，保证全生命周期内的控制精度一致性。

安装边界方面，整套踏板总成的最大外轮廓尺寸控制在220mm*120mm*280mm范围内，底座上的四个安装孔采用对称布置，孔距为80mm*60mm，适配多数A级到B级乘用车型的安装孔位标准，无需对车身安装支架做额外修改即可实现适配。铰接轴的位置距离安装底座底面的高度为45mm，保证踏板臂转动过程中与下方地毯、上方内饰板的最小间隙不小于15mm，避免转动过程中出现干涉卡滞问题。旋转气缸的气路或电路接口布置在底座的侧后方，可直接与车身线束或气路管路快速对接，装配时的操作空间充足，单部件的装配工时可控制在2分钟以内，适配整车生产线的装配节拍要求。

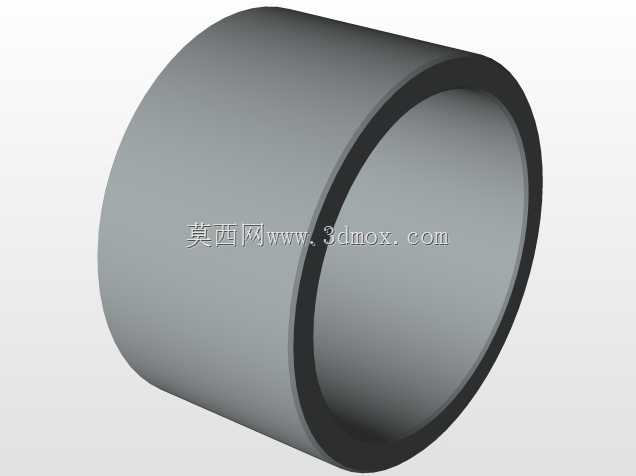

在可靠性设计层面，所有运动铰接部位都采用自润滑轴承，无需定期加注润滑脂，可满足整车30万公里使用周期内的耐磨要求，旋转气缸的密封等级达到IP67，可承受驾驶舱清洗时的水渍泼溅，以及高低温环境下的性能稳定性，在-40℃到85℃的环境温度范围内，踩踏力的变化率不超过15%，保证不同气候区域使用时的脚感一致性。踏板臂采用高强度工程塑料注塑成型，材料添加抗紫外线成分，长期暴露在驾驶舱光照环境下不会出现变色、脆裂问题，结构强度可承受1000N的瞬时踩踏载荷而不发生断裂，满足整车安全性能要求。
