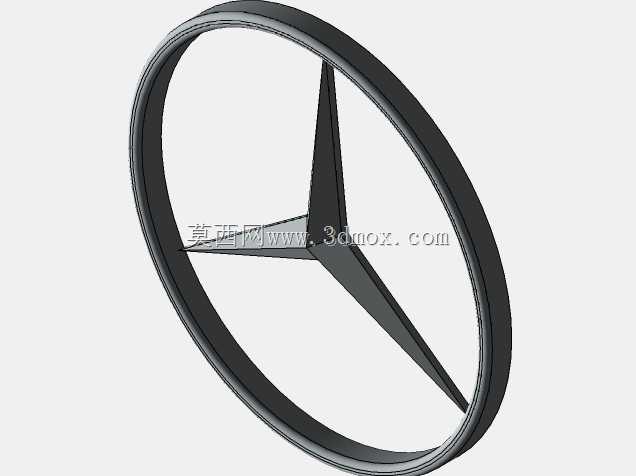

奔驰三叉星立标徽章三维结构设计

　　在汽车外饰标识的设计落地环节，车头立标作为品牌视觉识别的核心部件，需要兼顾造型辨识度、安装可靠性与长期使用的耐候性，本次完成的梅赛德斯三叉星徽章结构设计，覆盖了从曲面造型到底部安装结构的全细节建模，可直接对接后续的开模打样与实车装配环节。

　　从实际应用场景来看，这类立标徽章主要装配于豪华车型的引擎盖前端中轴线位置，日常使用中需要承受高速行驶的气流冲击、洗车环节的外力触碰、不同温湿度环境下的材质老化考验，同时还要满足品牌视觉识别的精准度要求，不能出现造型走形、比例失调的问题。建模过程中首先梳理了三叉星造型的曲面逻辑，环形外框的截面采用渐变圆弧设计，靠近三叉星连接位置的截面宽度略窄，外沿位置做微小的圆角过渡，既避免锐边带来的安全隐患，也能在光线照射下形成均匀的反光带，提升标识的精致感。

　　三叉星的三个支臂采用等角度120度均分布局，支臂的截面从中心交汇点向外环方向做平缓的收窄处理，曲面曲率连续达到G2级别，不会出现曲面褶皱或者反光断层的问题，支臂与外环的连接位置做了微小的加厚处理，避免长期使用中出现应力集中导致的断裂问题。底部的安装基座采用阶梯式结构，最上层与徽章主体的连接位置做了隐藏式的过渡曲面，从正面观察不会看到基座的拼接缝隙，基座中层设计有环形的密封槽，可配套嵌入橡胶密封圈，装配后能够阻挡雨水、灰尘进入安装孔位，避免对引擎盖钣金造成腐蚀。

　　安装边界的尺寸设定上，徽章主体的环形外框直径控制在常规立标的通用尺寸区间，整体高度从基座底部到徽章顶端的距离符合主流豪华车型的立标高度规范，不会因为过高增加行驶风阻，也不会因为过低影响视觉识别效果。基座底部的安装柱采用标准的卡扣式结构，卡扣的张开角度与卡接行程匹配主流车型引擎盖的预留安装孔尺寸，装配时无需额外打孔，直接对准孔位按压即可完成固定，拆卸时也不会对钣金造成不可逆的损伤。

　　设计过程中还考虑了不同工艺的适配性，若采用金属压铸工艺，模型的所有壁厚都保持均匀，最小壁厚满足压铸工艺的成型要求，避免出现填充不足或者缩孔的问题；若采用ABS材质镀铬工艺，模型的所有转角都做了足够的圆角处理，避免电镀层在锐边位置出现积瘤或者脱落的问题。徽章表面的造型细节没有额外的冗余纹理，保持光滑的曲面形态，既降低了加工难度，也能减少日常使用中积灰藏污的问题，日常擦拭清洁时不会出现清洁死角。

　　从结构强度的角度出发，建模时对三叉星支臂与外环的连接位置做了内部的加强筋设计，加强筋隐藏在徽章背面，从正面完全观察不到，不会破坏外观的整体性，同时能够提升支臂的抗弯折能力，在受到意外触碰时能够分散应力，避免出现支臂断裂的情况。基座与徽章主体的连接位置采用一体化的结构设计，没有拼接缝隙，从根源上避免了长期使用后出现徽章主体与基座脱落的问题。

　　在实际的整车装配场景中，这类立标徽章的安装位置需要与整车的前脸造型做视觉匹配，模型的坐标原点设置在安装基座的中心轴线上，导入整车装配环境后可直接对齐引擎盖的安装孔位坐标，无需额外调整位置，能够快速完成整车的虚拟装配校验，检查立标与引擎盖曲面的贴合度、与周围饰件的间隙是否符合设计要求。同时模型的曲面数据可以直接导出用于工艺加工，不需要再做额外的曲面修补工作，能够缩短从设计到量产的周期。

　　针对不同车型的适配需求，模型的参数化结构支持快速调整尺寸比例，比如针对不同级别车型调整徽章的整体直径、立标高度，只需要修改对应的参数即可生成新的模型数据，不需要重新绘制曲面，能够提升同系列不同车型标识的设计效率。建模过程中规避了所有不利于量产的结构设计，比如不存在倒扣结构无法脱模的问题，所有拔模角度都符合注塑或者压铸工艺的拔模要求，生产时不需要做复杂的滑块结构，能够降低模具的加工成本与后期的生产维护成本。
