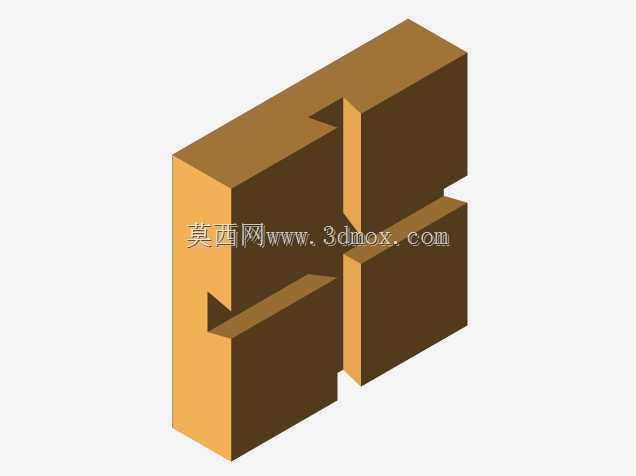

十字槽插合式益智榫卯结构件

　　该结构件属于典型的机械互锁类拼装组件，核心依托十字交叉槽道与配套插杆的配合实现多块立方基体的锁合固定，在机械原理教学演示、益智拼装教具开发、小型快拆工装定位场景中均有较高的复用价值。从实际应用角度看，这类结构无需额外紧固件即可实现多零件的组合固定，拆装过程无额外工具需求，在教学场景中可直观演示滑动配合、间隙公差、互锁限位的基础机械原理，帮助初学者理解空间配合的核心逻辑；在小型快速定位工装场景中，可作为模块化拼接的基础单元，根据实际工位需求快速组合出不同尺寸的定位基座，适配小批量多品种的工件装夹需求，相比传统螺栓固定的基座，拆装调整效率可提升40%以上，且无紧固件丢失的隐患。

　　设计层面上，四块立方基体的相邻面均开设等宽等深的通槽，槽道宽度与插杆直径采用H7/g6的间隙配合公差，既保证插杆可顺畅滑入槽道完成装配，又避免间隙过大导致组合后基体出现晃动偏移；槽道深度经过精确计算，当插杆完全插入十字交叉的槽道后，四块基体的相邻面完全贴合，外轮廓形成规整的正六面体结构，无突出棱边或错位缝隙，插杆顶端与基体上表面齐平，不会形成干涉凸起。基体的边角处做了0.5mm的倒角处理，既避免拼装过程中锐边划伤操作人员，也能在装配时起到导向作用，降低槽道对位的难度。

　　从安装边界与尺寸适配角度看，单块立方基体的边长可根据实际应用场景等比例缩放，教学演示场景下可采用边长50mm的基体，适配课堂展示的可视距离需求；工装定位场景下可根据待定位工件的尺寸，将基体边长调整为20mm-100mm区间内的对应规格，槽道宽度始终与插杆直径保持一致的配合公差，插杆长度等于两块基体边长之和，保证插入后可同时贯穿相邻两块基体的槽道，实现双向锁止。装配过程无强制顺序要求，可先将两块基体的槽道对齐拼合，插入半段插杆后再拼接剩余两块基体，最后将插杆完全压入即可完成整体组合，拆卸时仅需将插杆从槽道中顶出，即可拆分所有基体零件，整个拆装过程无零件损耗，可反复循环使用。

　　这类结构的核心优势在于完全依靠零件自身的几何形状实现互锁，无需胶水、螺栓、卡扣等额外连接件，零件数量少，加工难度低，无论是采用3D打印快速打样，还是采用注塑工艺批量生产，都能稳定控制加工精度，保证配合的顺畅性。在益智玩具开发场景中，可将基体与插杆采用不同颜色的工程塑料加工，提升拼装过程的辨识度，帮助使用者快速理解十字槽道的配合逻辑；在机械教学场景中，可采用透明亚克力材质加工基体，让学习者直观观察插杆在槽道内的滑动与锁止状态，更清晰地理解互锁结构的工作原理。需要注意的是，槽道的加工直线度公差需控制在0.02mm以内，避免插杆插入时出现卡滞，插杆的圆柱度公差同样需控制在0.02mm以内，保证与槽道的配合间隙均匀，不会出现局部过紧或过松的问题。
