内螺纹螺旋轴结构设计展示

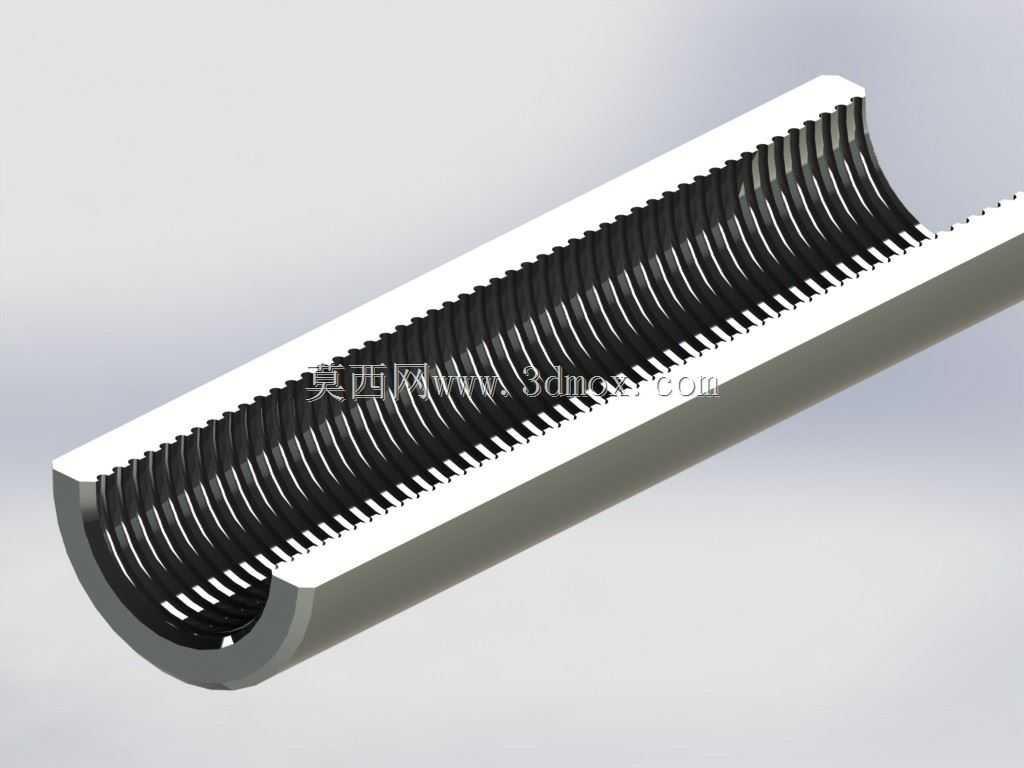

　　在流体输送、物料进给、精密传动这类工业场景里，带内螺旋结构的轴类零件一直是承担动力转换、介质推送的核心部件，这次呈现的剖开式内螺旋轴结构，能直观看到螺旋齿形与轴体内壁的衔接逻辑，方便结构设计人员快速理解这类零件的啮合与传动原理。这类零件常应用在螺杆泵的转子配套、小型物料输送设备的推送段、精密微调机构的传动副中，和普通外螺旋丝杠不同，内螺旋结构的加工与装配对同轴度要求更高，设计时首先要考虑的是螺旋升角与配套啮合件的导程匹配，避免出现传动卡滞、回程间隙过大的问题。从结构上看，该零件采用空心轴体设计，内壁连续排布等距螺旋齿，齿形截面为梯形，这种齿形相比三角形齿拥有更大的接触面积，传动时的单位面积承压更小，耐磨性能更优，适合中低速、

　　带一定负载的往复或旋转传动场景。轴体外壁为光滑圆柱面，设计时预留的安装边界通常按照两端轴承位的配合公差来确定，一般轴体的外径公差取h6级，和轴承内圈的过渡配合能保证旋转时的径向跳动控制在0.02mm以内，满足多数通用传动场景的精度要求。螺旋齿的导程设计需要结合实际传动比来确定，比如用于物料推送时，导程越大单圈推送的物料量越多，但对应的传动扭矩需求也会同步提升，设计时要匹配配套驱动件的输出扭矩，避免出现动力不足的情况。剖开展示的形式能清晰看到螺旋齿的根部圆角处理，这个圆角是设计时容易忽略的细节，若根部直角过渡，在热处理和受力时会出现应力集中，长期交变载荷下容易出现齿根断裂的问题，通常取R0.3-R0.8的圆角，根据轴体直径大小调整，

　　大直径轴体取偏大的圆角值，小直径轴体取偏小值避免影响齿形有效接触面积。在安装适配方面，这类内螺旋轴的两端通常设计有定位轴肩，轴肩的高度要高于轴承内圈的厚度，保证轴承安装到位后有足够的定位面，同时轴肩处要设计退刀槽，方便端面加工和轴承装配，退刀槽的宽度一般取2-3mm，深度根据轴径差确定，避免装配时出现干涉。实际应用中，这类零件的材质常选用40Cr调质处理，表面硬度达到HB220-250，螺旋齿面如果是高频啮合的场景，还可以做高频淬火处理，硬度提升到HRC45-50，大幅提升齿面的耐磨寿命，延长部件的维护周期。设计建模时，螺旋线的生成要严格贴合轴体内壁的圆柱面，扫描切除齿形时要保证齿形的法向截面一致，避免出现齿形扭曲导致的啮合不畅，

　　很多新手建模时容易出现螺旋线起点和轴端定位基准不对齐的问题，会导致后续装配时啮合件的初始位置出现偏差，影响整个传动机构的行程精度，所以建模初期就要把螺旋线的起始角度和轴端的键槽或者定位平面做基准关联，保证加工和装配的基准统一。另外，空心轴的内孔除了排布螺旋齿的区段，两端通常会设计一段光滑的导向孔，和配套的导向轴配合，保证螺旋传动时的同轴度，避免出现偏磨导致的齿面过早磨损，导向孔的公差一般取H7级，和导向轴的间隙配合控制在0.01-0.03mm之间，既保证滑动顺畅，又不会出现过大的径向晃动。在输送类场景应用时，螺旋齿和轴体内壁的衔接处要保证光滑无台阶，避免物料残留堆积，尤其是输送粘性物料时，残留的物料会硬结在齿根处，导致螺旋通道堵塞，影响输送效率，所以建模和加工时都要保证齿根和内壁的过渡顺滑，无加工残留的凸台。这类零件的长度尺寸通常根据设备的行程或者输送段长度确定，长径比一般不超过20，避免轴体旋转时出现挠曲变形，若需要更长的传动行程，就要考虑在轴体中间增加支撑衬套，提升轴体的刚性，减少运转时的振动和噪音。
