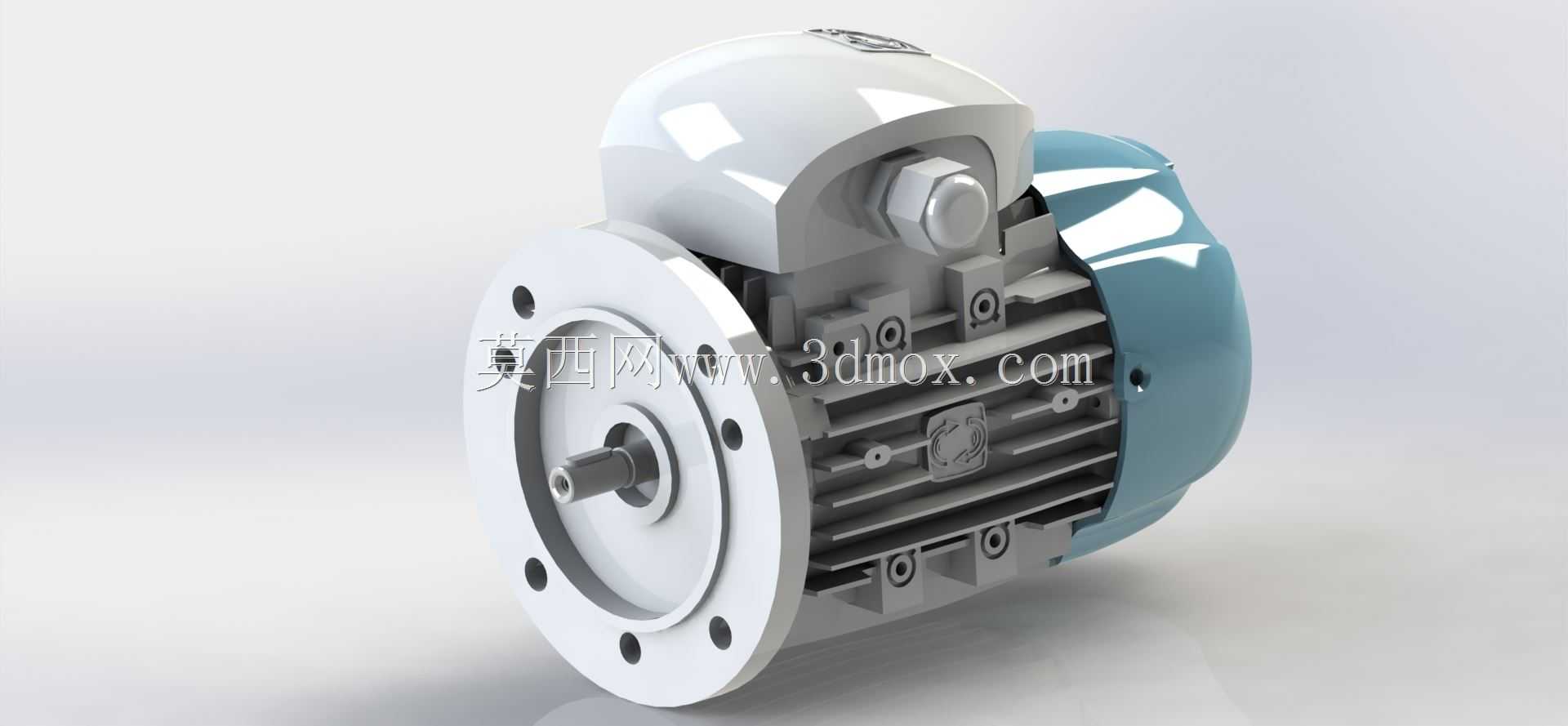

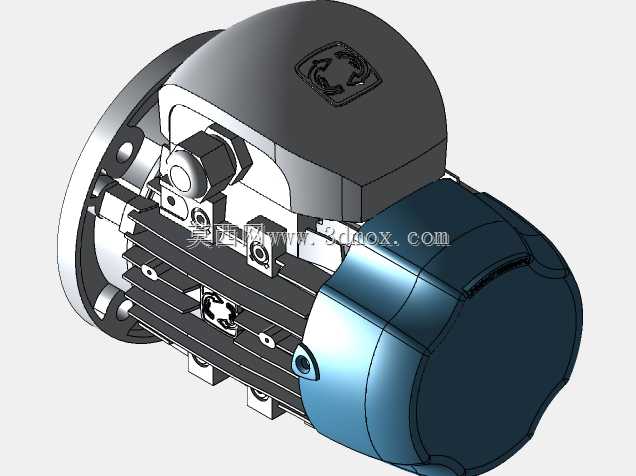

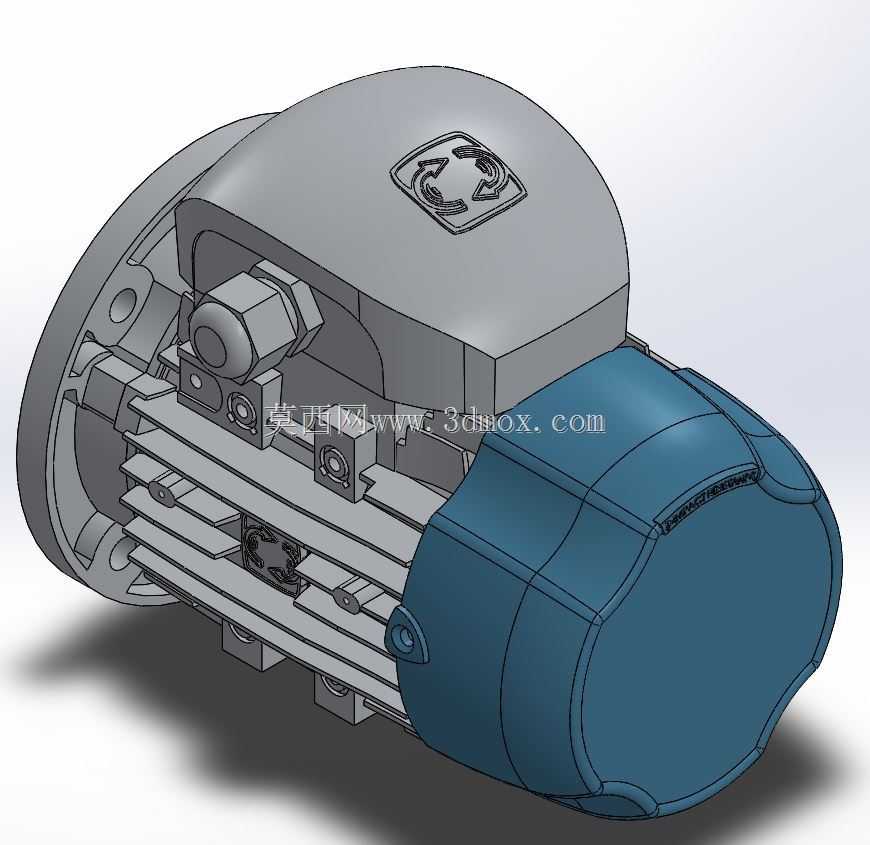

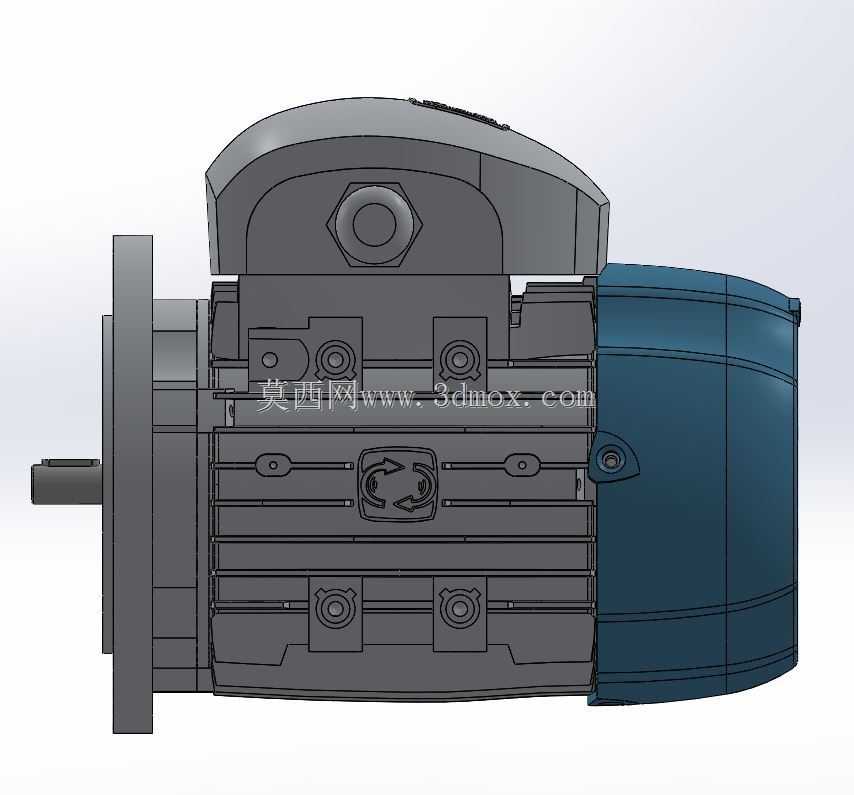

B5法兰式三轮车专用驱动电机结构

日常做低速电动三轮整车动力匹配的时候，经常碰到车架安装空间局促、输出端同轴度要求高的场景，这类B5法兰安装的小功率驱动电机刚好适配这类需求，不用额外做复杂的安装支架，靠法兰端的止口就能直接和后桥减速箱输入端定位，省掉了很多现场配装的调整工序。从结构设计来看，这款0.67kw功率等级的电机，机座散热筋采用轴向平行排布，没有做多余的曲面造型，就是为了在低速风冷工况下最大化散热面积，毕竟三轮车日常行驶工况复杂，重载爬坡时绕组持续发热，平直的散热筋既方便压铸脱模，也能在车辆行进时让气流顺着筋条快速带走热量，不会出现局部积热的问题。接线盒部分做了侧置下沉设计，不是凸在机座顶部的结构，这样在三轮车车架下方安装的时候，不会因为路面颠簸被飞溅的石子磕碰，接线端子的防护空间也更充裕，日常检修不用拆太多外围覆盖件就能操作。后端的风罩采用圆弧过渡造型，和机座尾部的配合台阶做了内嵌式止口，不会因为车辆长期振动出现风罩松动移位的问题，风罩内部的散热风叶直接和转子轴同轴连接，不需要额外的传动结构，可靠性更高。安装边界上，B5法兰的止口尺寸、安装孔位都是按照小功率驱动电机的通用适配标准做的，输出轴的轴伸长度、键槽尺寸刚好匹配常用的三轮车后桥输入连接套，不用额外做轴套转接，安装的时候只要把法兰止口对准后桥的定位孔，拧紧固定螺栓就能完成动力端的对接，对整车厂的装配工人来说操作门槛很低。功能特性上，这个功率等级刚好适配额定载重半吨左右的电动三轮车，平路行驶时输出扭矩足够，低速爬坡时也不会出现堵转烧绕组的问题，绕组的绝缘等级适配日常户外使用的温湿度环境，就算在南方梅雨季节或者北方冬季低温环境下，也能正常启动运行。设计过程中特意把电机的重心往法兰安装侧偏移，这样安装完成后整个动力单元的悬伸长度更短，车辆行驶在颠簸路面时，电机轴承受的径向弯矩更小，能有效延长轴承的使用寿命，也减少了后桥输入端的密封件磨损。机座的安装脚做了加厚处理，除了法兰连接之外，如果有需要也可以通过底部安装脚做辅助固定，适配不同结构的三轮车车架，不用单独改动机座的铸造模具，通用性更强。接线盒内部的端子排预留了足够的接线空间，相线和霍尔线的走线槽做了分隔，不会出现线路干涉磨损的问题，接线盒盖的密封胶圈是内嵌式的，能阻挡日常行驶的泥水、灰尘进入接线腔，避免出现线路短路的故障。端盖部分采用和机座同材质的压铸铝合金，重量比铸铁端盖轻很多，能降低整车的簧下质量，端盖和机座的配合面做了精加工，装配后同轴度能控制在很小的公差范围内，转子转动的时候不会出现扫膛的问题。日常选型的时候，只要确认后桥的输入法兰止口尺寸、轴伸匹配度，还有整车的电压等级，就能直接选用这款电机，不用做太多的定制化修改，能大幅缩短整车的开发周期，也能降低后续售后配件的储备压力，毕竟通用化的结构在维修替换的时候也更容易找到适配的配件。
