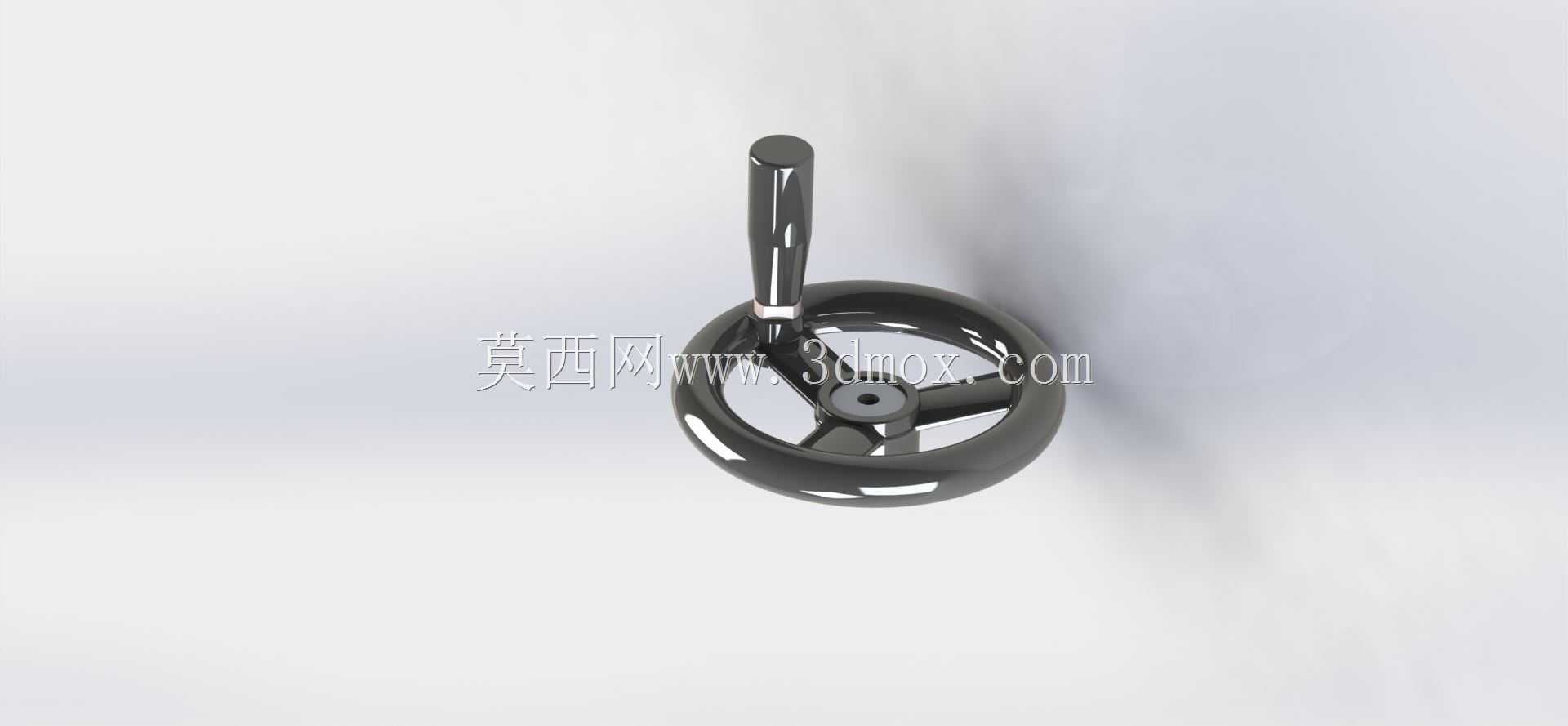

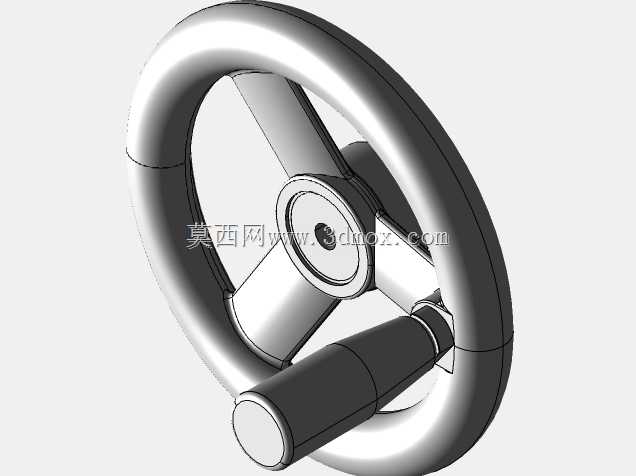

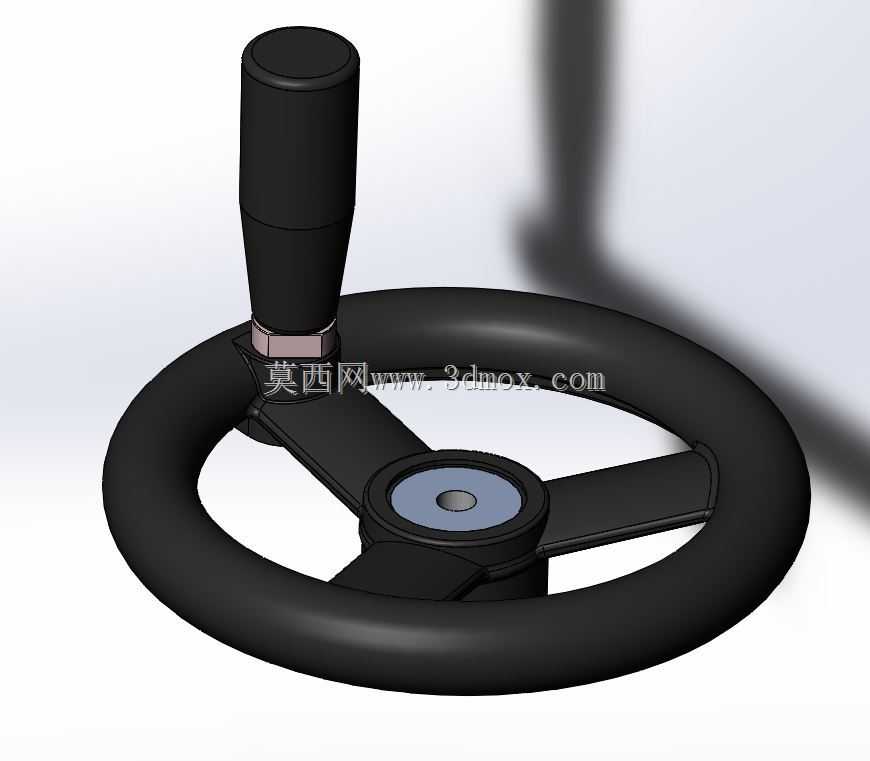

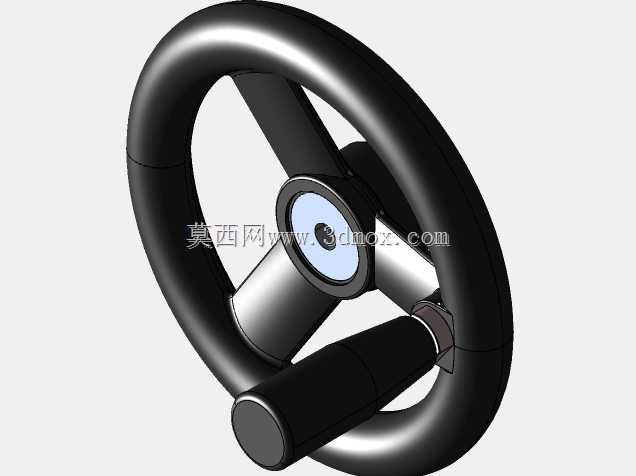

带可拆卸手柄三幅式圆轮缘手轮结构

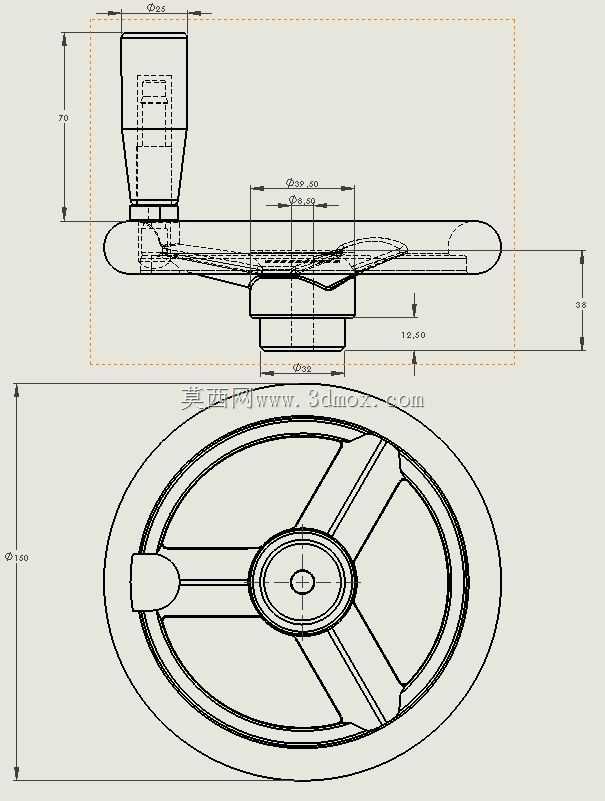

这类三幅式圆轮缘手轮，是工业设备手动操作环节里应用极广的操作件，日常在普通卧式车床的进给轴调节、立式铣床的工作台升降微调、中小型压力机的行程手动校准、输送线张紧机构的手动调节工位都能见到它的身影，和直柄手轮、碟形手轮相比，它的轮缘握持接触面积更大，施力时手掌受力更均匀，即便操作人员戴劳保手套操作，也能稳定握持不打滑，不会出现操作时脱手的安全隐患。从结构设计来看，这款手轮采用三幅辐条连接中心轮毂与外圈轮缘，辐条采用等截面圆弧过渡设计，既避免了直角结构带来的应力集中问题，也能在保证整体结构强度的前提下，尽可能降低手轮自身的重量，减少长时间操作带来的疲劳感；中心轮毂位置设计有标准的安装孔与键槽结构，可直接与设备的调节轴配合，通过平键传递扭矩，安装时不需要额外加工转接件，适配市面上多数通用设备的操作轴安装尺寸，轮毂端面还设计有紧定螺钉孔，安装到位后拧紧紧定螺钉即可锁定手轮与轴的相对位置，避免设备运行过程中手轮出现轴向窜动。配套的可拆卸手柄采用插拔式结构，手柄根部带有定位弹珠，需要转动手轮时将手柄插入轮缘对应的安装孔内，弹珠卡入定位槽即可锁定手柄，操作时可以通过手柄增大力臂，降低转动手轮需要施加的力；如果设备安装位置空间狭窄，或者手轮安装位置靠近人员通行通道，不需要频繁操作时可以将手柄拔出，避免手柄突出剐蹭过往人员，也能减少设备外部突出的结构件，提升设备整体的外观整洁度。手轮的轮缘表面做了环形防滑纹理处理，即便不安装手柄，直接握持轮缘转动时，也能提供足够的摩擦力，适合小行程的快速微调操作；轮缘的边角全部做了R2以上的圆角倒钝处理，没有尖锐的棱角，操作人员操作时不会被划伤，符合工业设备操作件的安全设计要求。从安装边界来看，这款手轮的轮体外径适配常规中小型设备的操作需求，安装时需要预留的转动空间为轮体外径加上手柄突出长度的回转范围，设计设备操作面板时，需要在手轮周边预留足够的操作空间，避免手轮转动时与周边的按钮、指示灯、防护罩等部件发生干涉；手轮的中心安装孔高度与常规调节轴的伸出长度匹配，安装后轮毂端面与设备面板之间预留有2-3mm的间隙，不会出现转动时摩擦面板的问题。在实际选型应用中，这类手轮多用于需要手动调节、且调节扭矩不超过20N·m的工位，如果是大扭矩的重载调节工位，通常会选择更大直径的手轮或者带减速机构的手动操作组件，而这款手轮的尺寸规格刚好适配多数通用机床、非标自动化设备的手动调节需求，兼顾了操作便利性与安装空间的要求。建模过程中，对辐条与轮缘、轮毂的连接位置做了加厚处理，通过有限元受力校核，在施加额定操作扭矩时，连接位置的最大应力远低于常用铸铁、增强尼龙等手轮常用材料的屈服强度，不会出现正常操作下辐条断裂的问题；手柄的握持部分做了滚花处理，插拔手柄时手部不会打滑，手柄与安装孔的配合间隙控制在0.1mm以内，插入后不会出现明显的晃动，操作时的手感扎实，没有虚位。
