可调式搭扣锁具工业紧固结构设计

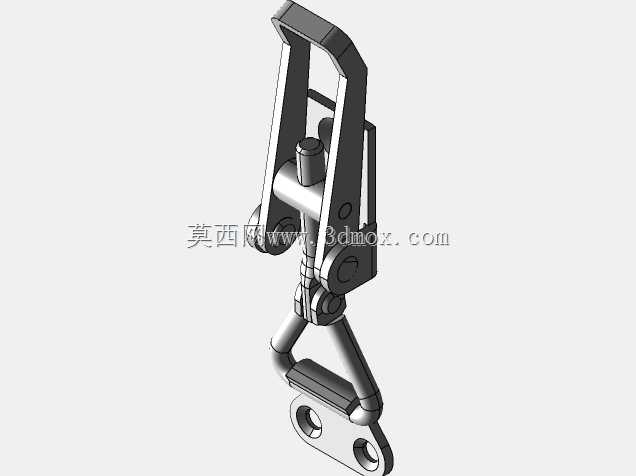

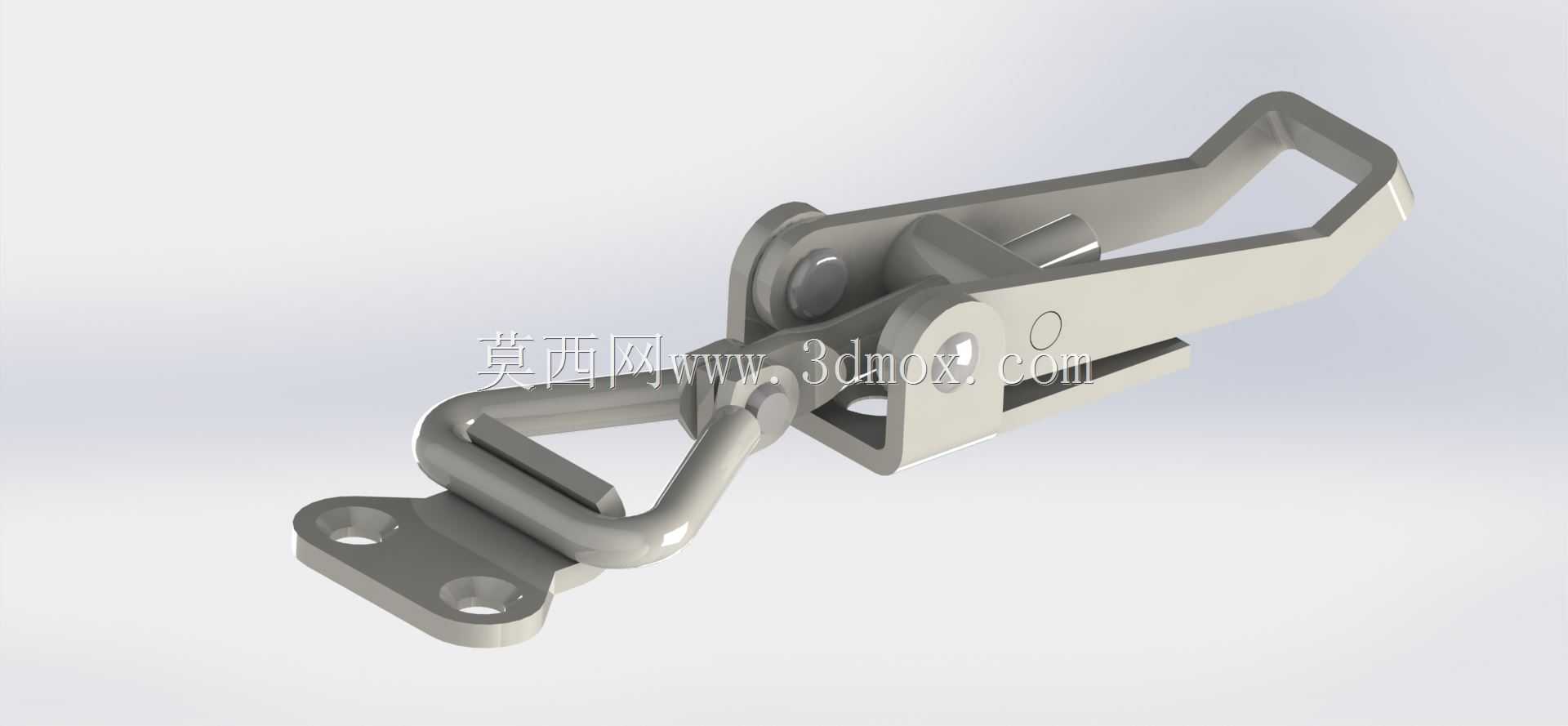

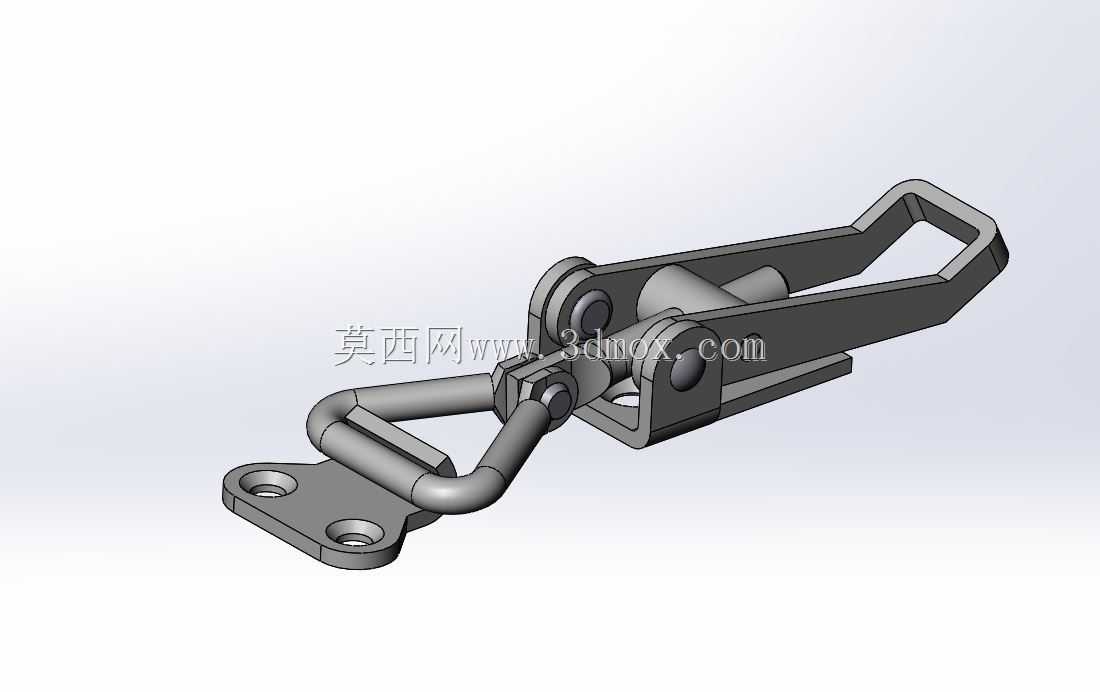

　　在工业箱体、设备舱门、工装夹具、物流周转器具的日常使用场景里，这类搭扣锁紧结构的出镜率远高于多数人的认知，它不需要配套复杂的锁具组件，仅靠手动扳动就能实现可靠的锁紧与快速解锁，是兼顾操作效率与连接可靠性的典型紧固方案。从结构组成来看，整套构件分为固定底座、联动连杆、扳动手柄、挂接环四个核心部分，固定底座采用带两个安装孔的平板式结构，安装时可以通过螺栓或者铆钉直接固定在需要锁紧的固定端基体上，两个安装孔的间距经过匹配设计，既保证安装后的底座不会因为反复扳动出现松动偏转，也能适配多数常规厚度的板材安装需求，不会因为孔位过近导致基体局部应力集中出现开裂。挂接环部分采用U型闭环结构，

　　对应的活动端基体上只需要预留一个简单的挂接柱或者挂耳就能完成配合，不需要在活动端加工复杂的配合槽位，大幅降低了配套构件的加工难度，哪怕是薄钢板、工程塑料板材这类加工难度低的材质，也能轻松完成配套安装。扳动手柄采用了杠杆增力的设计思路，当手柄从解锁状态向锁紧状态扳动时，联动的转轴结构会带动挂接环产生张紧拉力，越过结构死点之后，整套机构就会进入自锁状态，哪怕设备运行过程中产生持续振动，搭扣也不会出现意外松脱的情况，不需要额外加装防松配件。手柄末端做了圆角折弯的握持结构，操作人员佩戴劳保手套也能轻松发力扳动，不会出现硌手、打滑的问题，适配车间、户外仓储等多种操作环境下的使用需求。整套结构的所有铰接位置都做了间隙匹配设计，

　　转动过程中不会出现卡滞、别劲的情况，长期反复开合使用也不会因为铰接位磨损导致锁紧力下降，挂接环的长度预留了一定的调节余量，安装时可以根据两个配合面之间的密封件压缩量、板材厚度公差调整挂接深度，保证锁紧之后配合面之间的压紧力均匀一致，比如用在带橡胶密封条的电气柜舱门上时，合适的张紧力既能保证密封条被充分压缩实现IP防护要求，也不会因为拉力过大导致密封条过早老化失效，或是导致舱门板材出现变形。从安装边界来看，固定底座的轮廓尺寸控制得十分紧凑，安装时不需要在基体上预留过大的安装平面，哪怕是框架型材的侧面、小型设备的窄边结构上也能完成安装，手柄扳动过程中的运动轨迹经过校核，解锁状态下手柄不会突出基体表面过多，避免人员通行时被突出的结构刮蹭，

　　锁紧之后手柄贴合在底座上方，整体外轮廓平整，不会出现容易勾挂杂物的突出棱角。这类搭扣结构的适用场景覆盖范围极广，从小型的仪器仪表防护箱、工具存储柜，到大型的生产线设备防护门、特种车辆的舱室盖板、物流周转用的金属料箱，都能看到同结构原理的搭扣应用，它相比螺丝紧固的方式，不需要借助任何工具就能完成开合操作，日常检修、物料存取的操作效率能提升数倍，相比磁吸式的紧固结构，它的锁紧力更大，不会因为长期使用磁力衰退导致连接失效，也不会对周边的电子元器件产生磁干扰。在做三维结构设计的时候，这类搭扣的铰接点位置、杠杆力臂的比例是设计核心，力臂太短会导致扳动时需要的操作力过大，操作人员使用体验差，力臂太长又会导致整体结构尺寸过大，占用过多安装空间，同时死点位置的偏移量需要控制在合理区间，偏移量太小容易因为振动解锁，偏移量太大又会导致解锁时需要的扳动力过大，操作不便。所有铰接位置的销轴都做了防脱设计，长期使用不会出现销轴脱出导致结构散架的问题，构件的折弯处都做了圆角过渡，避免应力集中导致构件在反复受力的过程中出现断裂，整体的结构壁厚经过受力校核，在额定锁紧拉力下不会出现塑性变形，保证长期使用的结构可靠性。
