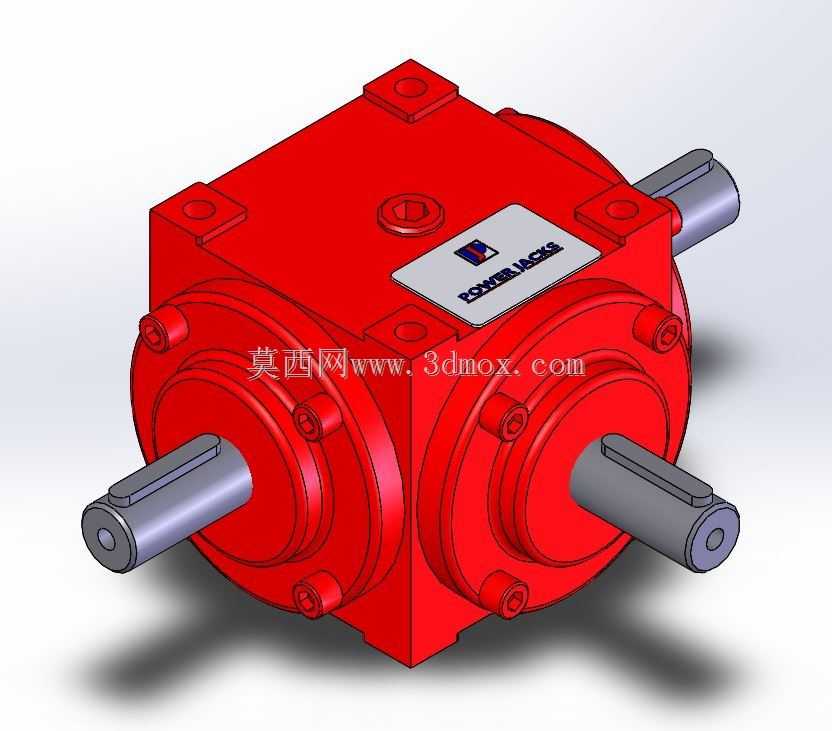

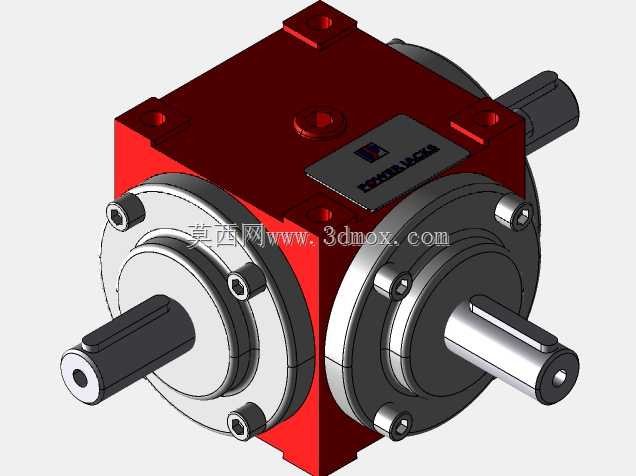

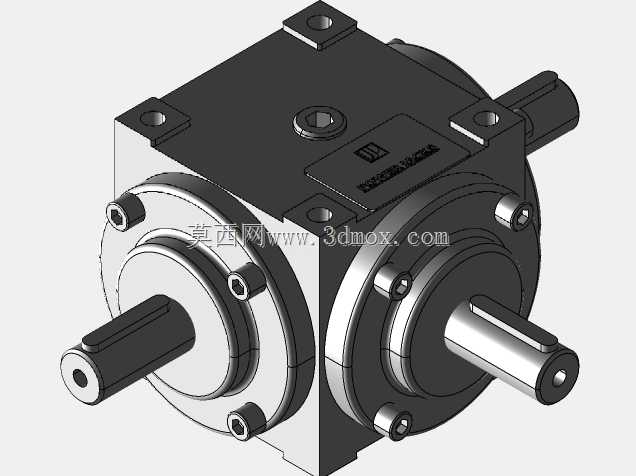

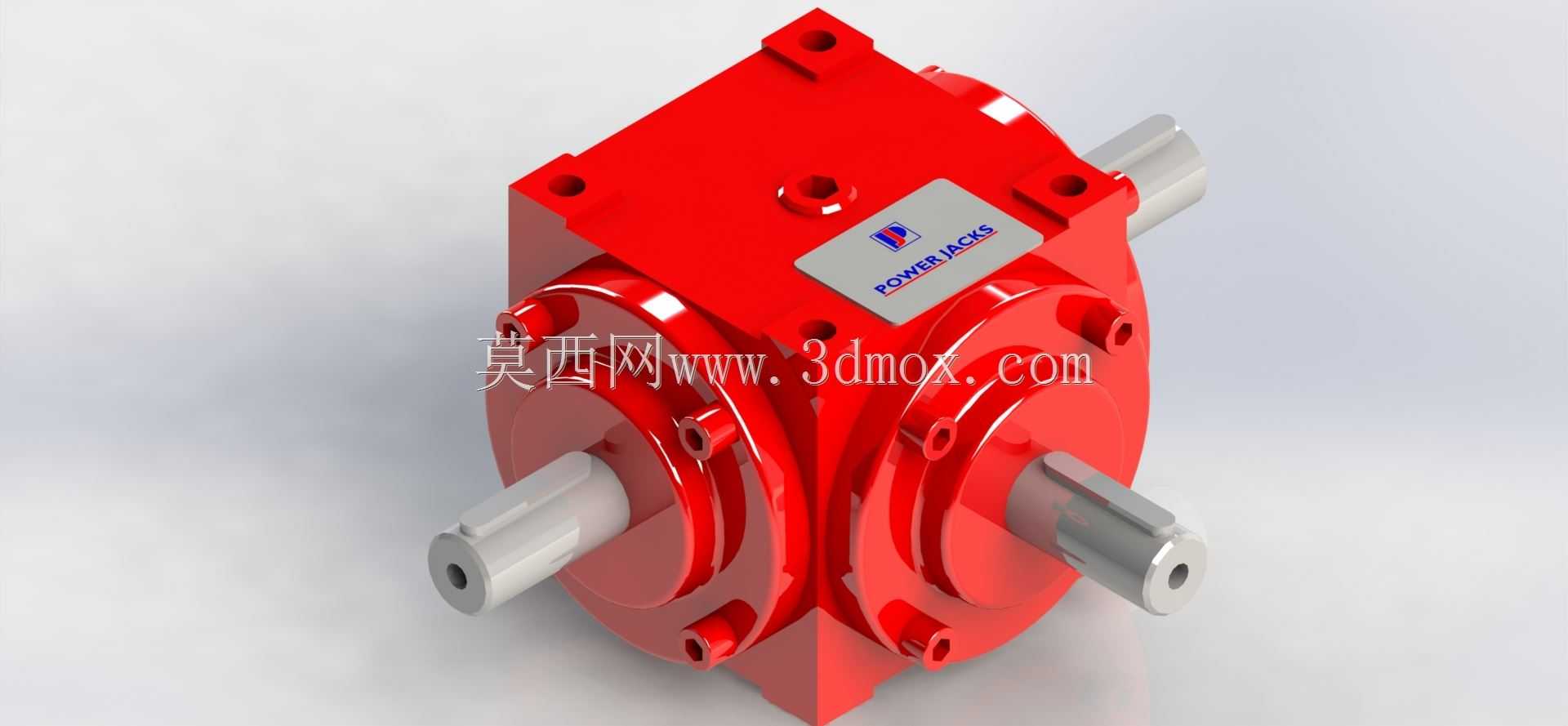

锥齿轮直角转向传动箱三维结构

项目分类:3D模型 发布时间:2021-10-21 ID:332701
  • 锥齿轮直角转向传动箱三维结构
  • 锥齿轮直角转向传动箱三维结构
  • 锥齿轮直角转向传动箱三维结构
  • 锥齿轮直角转向传动箱三维结构

这款直角转向传动箱,核心采用螺旋锥齿轮啮合结构,主要用于需要改变动力传输方向的工业传动场景,在自动化生产线、物料输送设备、包装机械、轻工纺织设备中都有广泛应用,能够将水平输入的动力转换为垂直方向输出,或是实现双轴同步输出,适配不同设备的动力布局需求,解决传动系统中动力走向受限的布局难题。从结构设计来看,箱体采用一体式铸铁铸造结构,外部设置多组安装凸台与螺栓孔,安装面经过铣削加工保证平面度,能够直接固定在设备机架的安装基准面上,不需要额外加工转接板,降低配套安装的加工成本。箱体上的三个输出/输入轴端都采用标准轴伸设计,轴端加工有键槽,能够直接配套联轴器、链轮、带轮等传动连接件,轴伸处的密封槽位预留了油封安装空间,可有效防止箱体内润滑油泄漏,同时阻挡外部粉尘、切削液进入箱体内部,适配车间多粉尘、有切削液飞溅的复杂工况。设计过程中,齿轮副的啮合间隙经过参数化校核,螺旋锥齿轮的齿面经过修形处理,既保证传动过程中的承载能力,又能降低啮合噪音,减少传动过程中的回差,满足多数中低速传动场景的精度要求。箱体内部预留了充足的储油空间,侧壁设置有油位观察孔与注油、排油接口,日常维护时不需要拆解箱体即可完成润滑油更换,降低后期运维的工作量。从安装边界来看,箱体整体为近似立方体结构,各轴伸的伸出长度、轴径尺寸都按照通用传动件的配套标准设计,安装孔的孔位间距符合行业通用的安装尺寸规范,能够直接替换同规格的老式转向箱,不需要对原有设备的安装机架做改动,适配设备改造升级的替换需求。在实际选型应用中,这款转向箱可根据传动比需求匹配不同齿数的锥齿轮组,既可以单输入单输出使用,也可以实现单输入双轴同步输出,满足不同设备的动力分配需求,比如在输送线的90度转弯段,就可以用这类转向箱将主线的动力传递到转弯段的辊筒上,不需要额外增加动力源,简化整线的动力布局。箱体外部的散热筋结构沿着箱体轮廓分布,能够在连续运转过程中增大散热面积,将齿轮啮合产生的热量及时散发到空气中,避免箱体内温度过高导致润滑油粘度下降,影响齿轮润滑效果,延长齿轮与轴承的使用寿命。轴端的轴承位采用阶梯轴设计,配套圆锥滚子轴承,能够同时承受径向载荷与轴向载荷,适配齿轮啮合过程中产生的轴向分力,保证齿轮副始终保持正确的啮合位置,不会因为载荷波动出现齿轮错位、打齿的问题。在建模过程中,所有配合面的尺寸公差都按照机械设计手册的推荐值设置,安装孔的位置度、轴伸的同轴度都标注了对应的形位公差,能够直接导出工程图用于生产加工,不需要二次调整尺寸参数。
