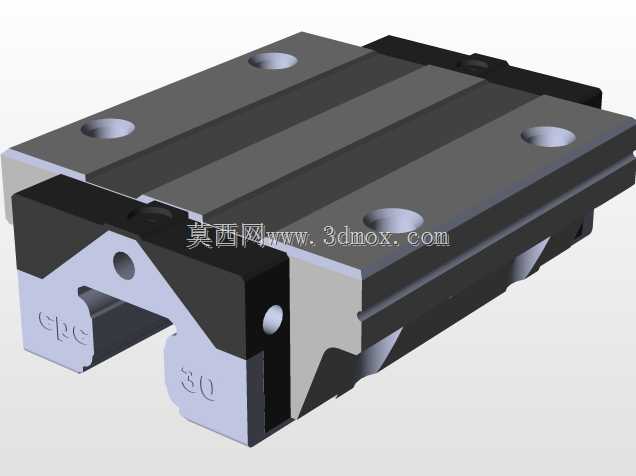

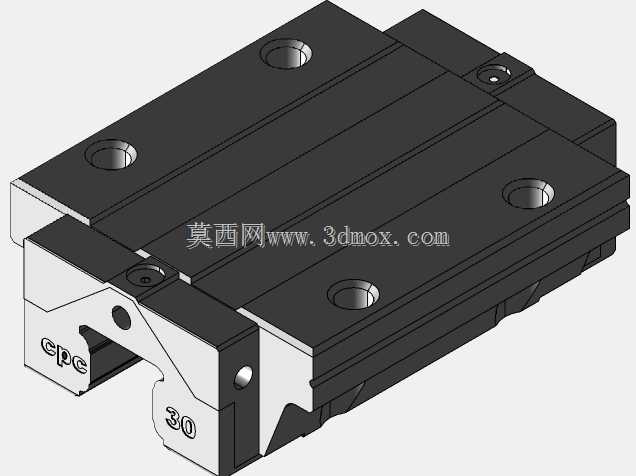

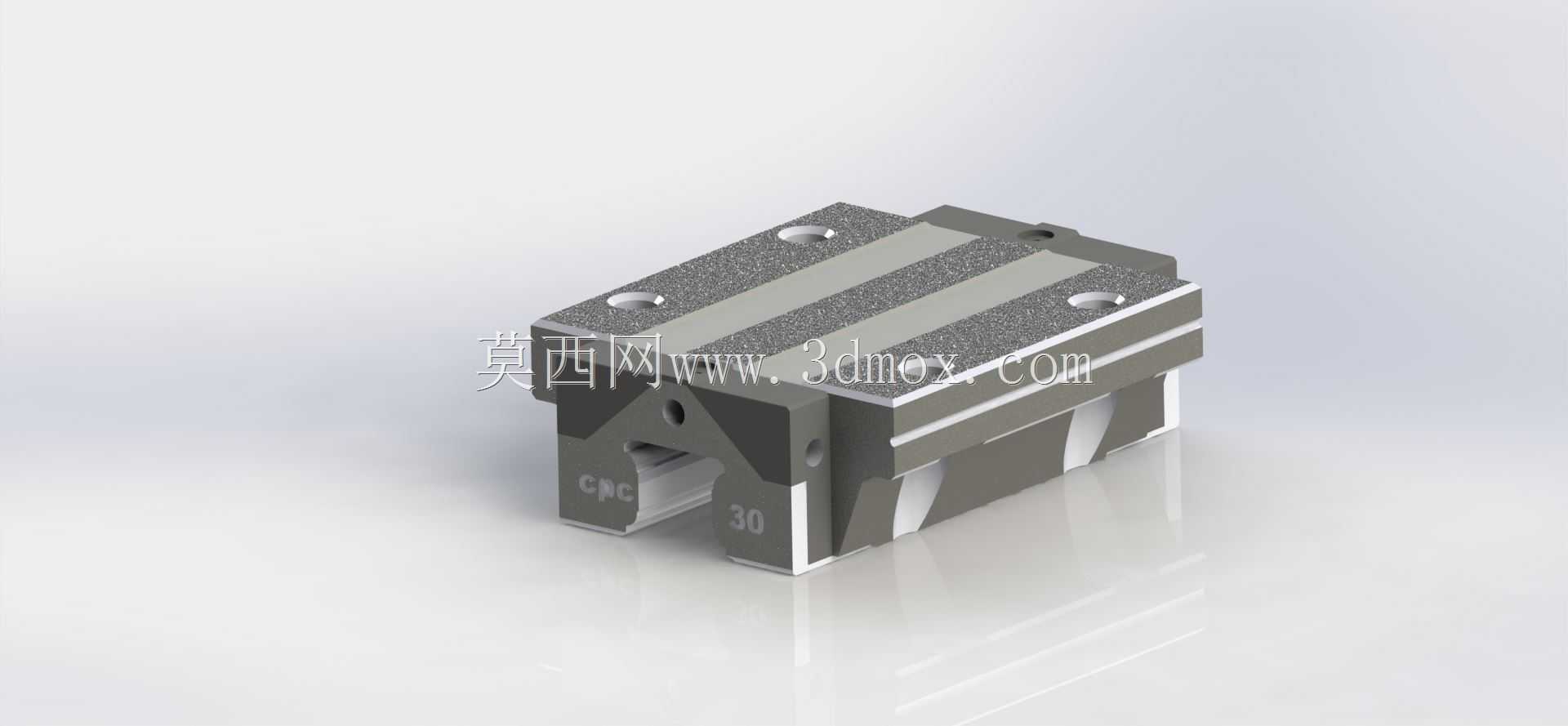

HRC30FL法兰型CPC直线导轨滑块结构

在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，导轨滑块是决定整套运动系统刚性与重复定位精度的核心部件，本次呈现的HRC30FL规格CPC标记滑块，属于法兰型加长款线性导轨配套滑块，是中重载直线传动场景里的常用选型。从实际设备适配角度看，这类滑块常被用在数控雕铣机的XYZ三轴运动副、锂电池叠片设备的往复移送工位、三坐标测量机的测量轴驱动端，相比短款标准滑块，加长法兰结构的滑块拥有更长的滚珠接触行程，在承受偏载、倾覆力矩时的表现更稳定，不会因为工位上的工装重心偏移出现运动卡滞或者精度漂移的问题。

设计层面上，这款滑块采用四列圆弧接触式滚珠滚道结构，滚道与钢珠的接触角设计为45度，能够同时承受来自径向、反径向、左右水平四个方向的额定载荷，这种结构设计的优势在于，当设备运行过程中出现安装面平行度偏差、或者导轨受温度影响产生微量形变时，滚道与钢珠之间可以通过微量接触变形抵消安装误差带来的附加应力，不会出现预压骤增导致的滑动阻力飙升问题。滑块两端的端盖内部集成了滚珠循环回流通道，端盖与滑块本体的配合面做了精密止口定位，保证钢珠在循环过程中不会出现卡珠、掉珠的问题，端盖外侧附带的密封刮片采用双唇口结构，内侧唇口贴紧导轨表面刮除附着的切削碎屑、粉尘，外侧唇口阻挡外部冷却液、润滑脂外泄，在有少量切削液飞溅的机加工场景里也能保证滑块内部滚道的清洁度，延长维护周期。

从安装边界尺寸来看，这款法兰型滑块的安装孔采用上下贯通式设计，法兰面的四个安装沉孔分布在滑块本体两侧，安装时可以从滑块上方直接穿入螺栓固定在移动工作台的安装面上，相比四方型滑块需要从工作台下方预留安装空间的方式，法兰结构的安装适配性更强，对于安装空间局促、工作台厚度较薄的设备场景更友好。滑块的总长度、宽度以及安装孔的孔距参数完全适配30规格的标准直线导轨，导轨与滑块之间的组合高度符合行业通用互换尺寸，在设备改造、旧机维修替换时不需要重新加工安装基面，能够直接替换同规格的其他品牌同类型滑块，降低设备维护的改造成本。滑块侧面预留的油嘴接口可以接入集中润滑系统，按照设备运行时长定期补充润滑脂，保证钢珠与滚道之间始终处于油膜润滑状态，避免干摩擦导致的滚道点蚀、精度失效问题。

实际选型过程中，这类加长法兰滑块通常被用在行程较长、移动速度中等、载荷存在偏置的工况下，比如自动化仓储堆垛机的升降导向副、龙门式机械手的水平移动轴，因为加长结构带来的更高额定动载荷，能够在相同滑块规格下承受更大的工作台负载，不需要选用更大规格的导轨滑块，能够有效压缩设备的整体结构尺寸与材料成本。需要注意的是，安装这类滑块时要避免直接敲击滑块端面或者密封件，防止端盖破裂、密封唇口变形导致的防尘失效，穿入导轨时要保证滑块与导轨的平行度偏差在允许范围内，避免钢珠受挤压脱落。滑块出厂时的预压等级分为轻预压、中预压、重预压三个档位，不同预压等级对应的滑动阻力、刚性表现不同，选型时需要根据设备的精度要求、运行速度匹配对应的预压值，过高的预压会导致运行阻力增大、发热磨损加快，过低的预压则会出现运动间隙，影响重复定位精度。
