长行程标准气缸气动执行元件结构

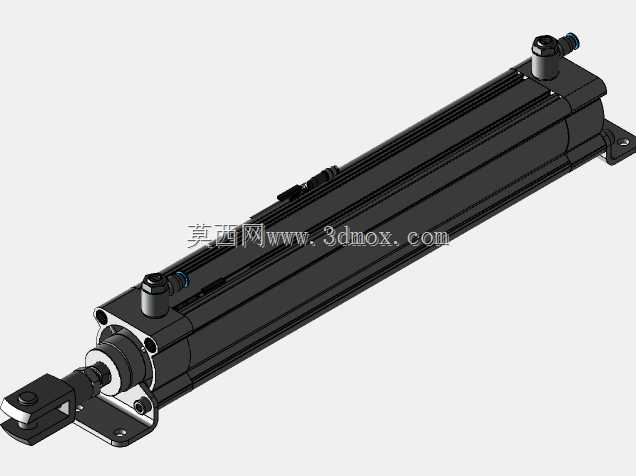

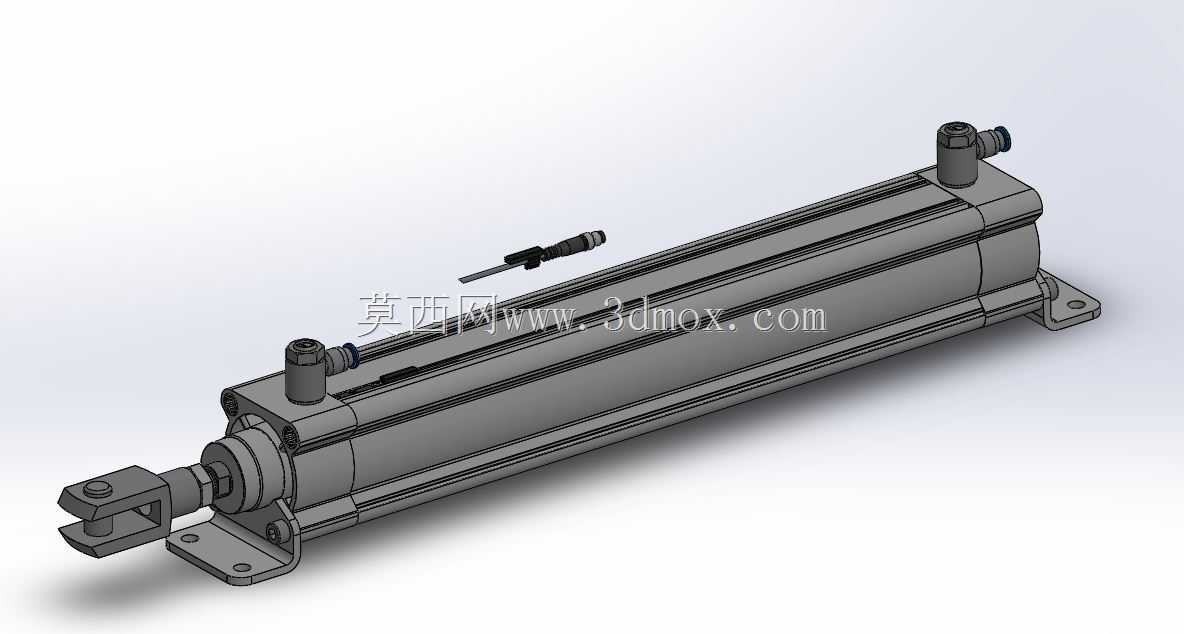

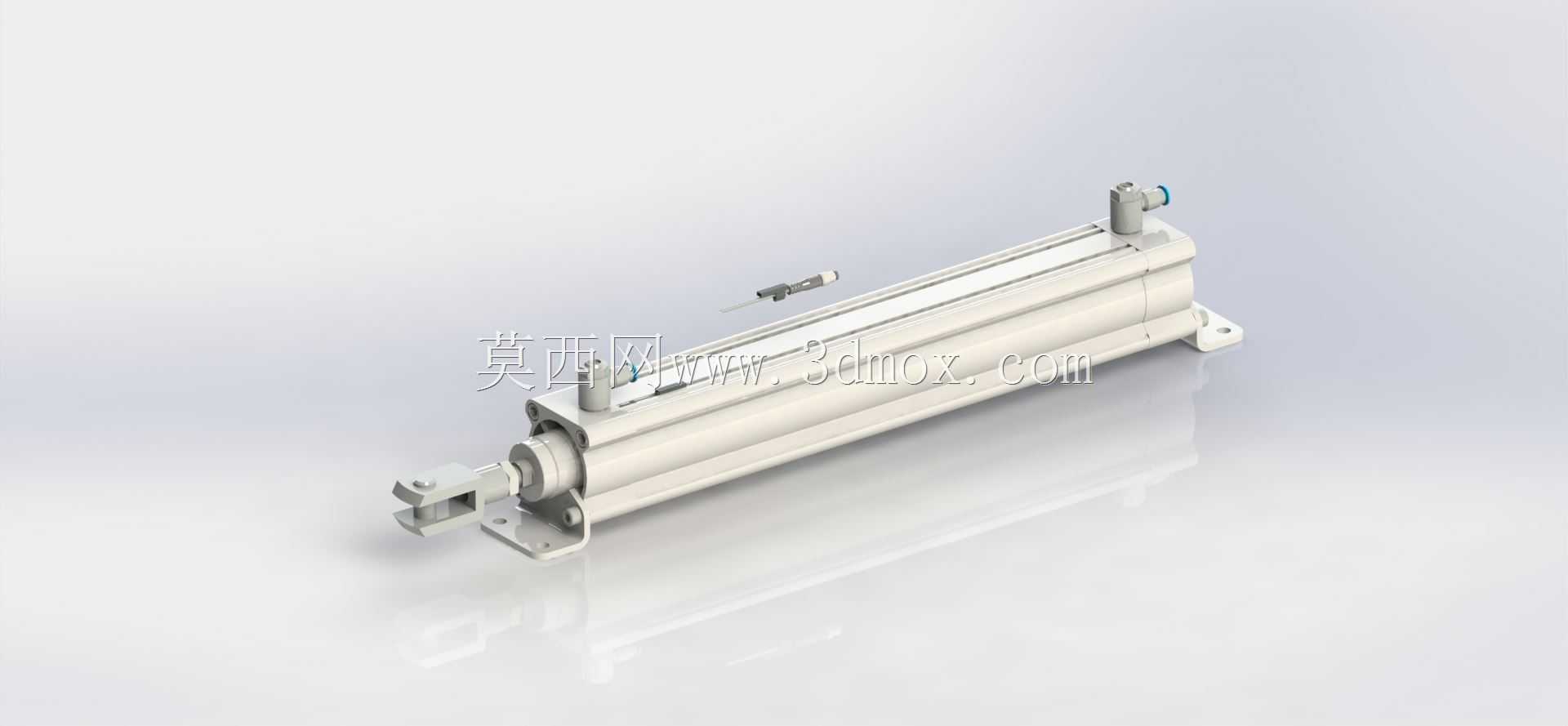

在自动化产线的工件推送、工位移位、夹具压紧这类往复直线动作场景里，气动执行元件的选型合理性直接决定了工位动作的可靠性与维护成本，这款缸径63mm、行程400mm的气缸，就是针对中等负载、长行程往复动作需求设计的气动执行部件。从实际应用场景来看，这类长行程气缸常出现在包装生产线的纸箱推送工位、板材加工设备的进料推料机构、焊接工装的工件顶出位置，还有部分非标自动化设备里需要长距离直线往复驱动的环节，相比短行程气缸，它能在不额外加装导轨辅助的前提下，完成400mm距离内的直线驱动动作，适配那些安装空间纵深足够、但横向空间局促的设备布局。从功能特性上看，这款气缸采用双作用气口设计，两端气口分别接入压缩空气即可实现活塞杆的伸出与缩回动作，缸筒两端配置了可调缓冲结构，在活塞运行到行程端点前，缓冲柱塞会提前封闭排气通道，通过节流排气的方式降低活塞撞击端盖的冲击力，避免长行程气缸因为活塞运行速度快、行程末端冲量过大造成的部件松动、工件移位问题。活塞杆端部采用了铰接头连接结构，配套的脚架式安装支座可以让缸体在小范围内自适应摆动，抵消安装面加工误差或者设备运行过程中产生的轻微同轴度偏差，避免活塞杆因为别劲出现密封件快速磨损、杆体划伤的问题。在设计思路上，这款气缸的建模完全遵循标准气动元件的安装尺寸规范，缸筒外壁的型材槽直接适配标准磁性开关的安装，不需要额外加装固定支架，用户可以直接在缸筒上调整磁性开关的位置，实现活塞行程位置的信号检测，给电气控制系统提供到位反馈。端盖与缸筒的连接采用拉杆式结构，四根拉杆贯穿两端端盖，通过螺母锁紧保证缸筒的密封压力，这种结构的好处是后期维护时可以快速拆解，更换内部的活塞密封件、导向环等易损件，不需要整体更换整个气缸，降低设备的后期维护成本。从安装边界来看，这款气缸的脚架安装孔位间距、活塞杆端铰接头的销孔尺寸、气口的螺纹规格都完全匹配同规格标准气缸的安装尺寸，用户在做设备升级或者旧件替换时，不需要重新调整安装板的孔位、也不需要更改连接接头的规格，可以直接替换同参数的其他品牌标准气缸，大幅降低设备改造的设计与加工成本。建模过程中还原了气缸的所有细节结构，包括缸筒表面的型材槽、端盖上的缓冲调节螺钉、活塞杆上的防尘圈结构、铰接头的连接销孔，还有安装脚架的固定孔位倒角，这些细节在做设备整体装配干涉检查的时候，可以完全模拟真实气缸的安装状态，避免因为模型简化导致的装配干涉问题，比如在设计时如果忽略了端盖侧面缓冲调节螺钉的突出尺寸，很可能在安装时出现螺钉和旁边的设备支架碰撞，导致缓冲无法调节的问题，完整还原细节的模型可以在设计阶段就规避这类问题。另外，活塞部分的密封结构在建模时也做了等效还原，能直观看到活塞上导向环、密封圈的安装位置，方便做气动原理演示或者维修培训的时候，清晰展示气缸内部的动作逻辑，给新入行的技术人员讲解气缸的动力传递路径与密封原理。在做设备布局设计时，这款长行程气缸的模型可以直接导入装配体，通过调整安装角度、连接位置，模拟活塞杆伸出缩回的全行程动作，检查整个运动过程中活塞杆、铰接头和周边设备部件的安全间隙，尤其是在多气缸协同动作的工位，完整的行程模拟可以提前发现动作时序里的干涉风险，避免设备加工组装后才发现动作碰撞，造成返工成本。
