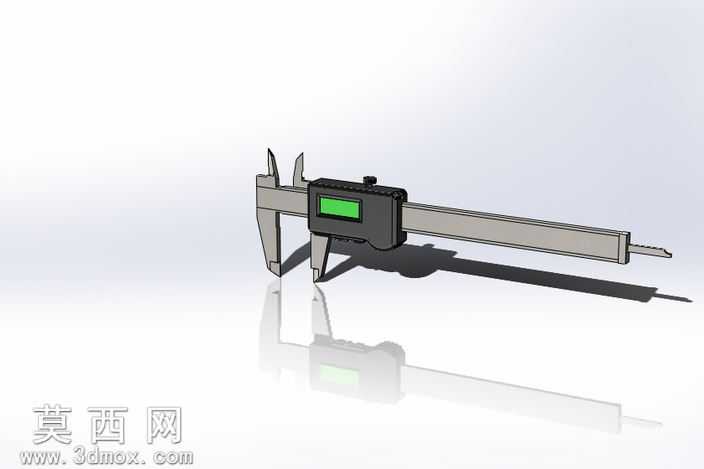

高精度数显游标卡尺三维建模作品

本作品为高精度数显游标卡尺的三维建模成果，建模过程依托主流三维设计软件完成，整体严格遵循实物游标卡尺的尺寸比例与结构逻辑进行1:1还原。建模初期首先梳理数显游标卡尺的核心组成结构，将整体拆分为主尺尺身、活动量爪、固定量爪、数显模块仓、深度测量杆、锁紧螺钉、滑动导轨副这几个独立的功能单元，分别进行草图绘制与特征构建。主尺尺身部分采用拉伸凸台特征构建基础长条结构，表面的刻度标识区域通过包覆特征实现凹陷效果，还原真实尺身的刻度排布逻辑，尺身侧边的滑动导向槽通过切除拉伸特征精准制作，保证后续活动尺身装配时的滑动配合逻辑符合实际使用状态。量爪部分分为内测量爪与外测量爪，建模时严格还原量爪的测量刃口角度与端面平面度，刃口处做微小的倒角处理，既符合实物的加工工艺特征，也避免三维模型出现尖锐棱边的渲染瑕疵。数显模块仓部分单独建模，外壳采用圆角处理的矩形腔体结构，正面的显示屏区域通过分割面赋予不同材质，模拟液晶显示屏的玻璃质感，模块仓侧边的功能按键通过小尺寸拉伸凸台制作，还原按键的凸起触感与排布位置。深度测量杆与主尺尾端的连接结构做了精准的装配约束，保证深度杆伸出时与主尺保持平行，符合实际深度测量的功能逻辑。材质与渲染阶段，主尺与量爪部分赋予哑光不锈钢金属材质，调整材质的粗糙度与反射参数，还原五金量具表面的磨砂金属质感，避免过高反射导致的失真；数显模块仓外壳赋予黑色哑光工程塑料材质，显示屏区域赋予半透明深色玻璃材质，添加轻微的屏幕发光效果模拟数显屏幕的通电状态；锁紧螺钉赋予镀锌亮面金属材质，与尺身的哑光不锈钢形成材质层次区分。渲染时采用柔和的工作室打光方案，主光源从侧上方45度角照射，添加底部反光板模拟光滑台面的倒影效果，突出卡尺的结构轮廓与材质质感，阴影做柔化处理避免生硬的阴影遮挡结构细节。整体建模过程充分考虑数显游标卡尺的实际功能结构，各活动部件的配合间隙做了符合实际装配公差的预留，既可以用于高中通用技术实践教学的演示素材，也可作为五金工具类产品渲染展示的基础模型，帮助使用者直观理解数显卡尺的结构组成与测量原理，模型的结构精度满足教学演示、产品宣传等多场景的使用需求。
