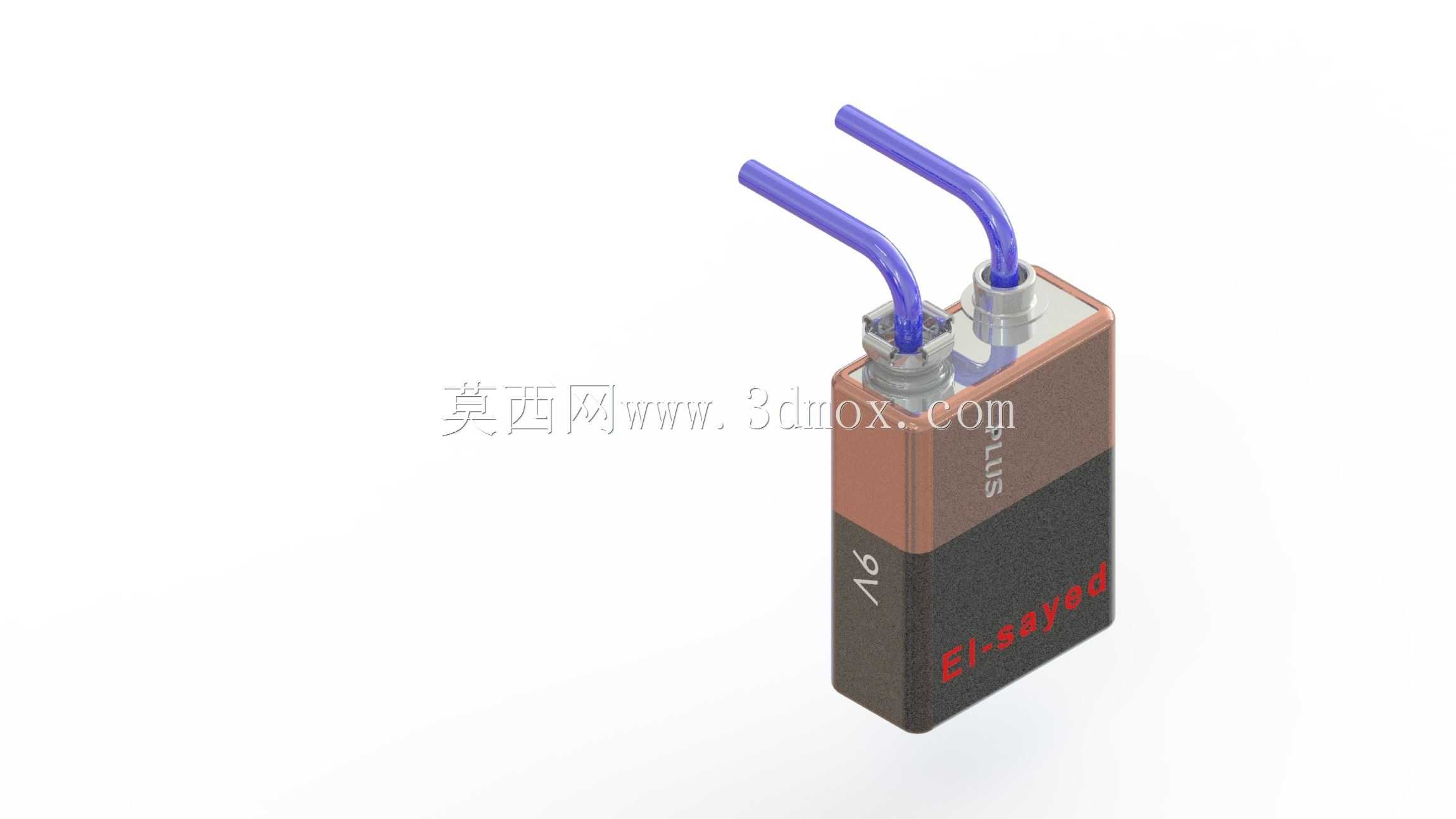

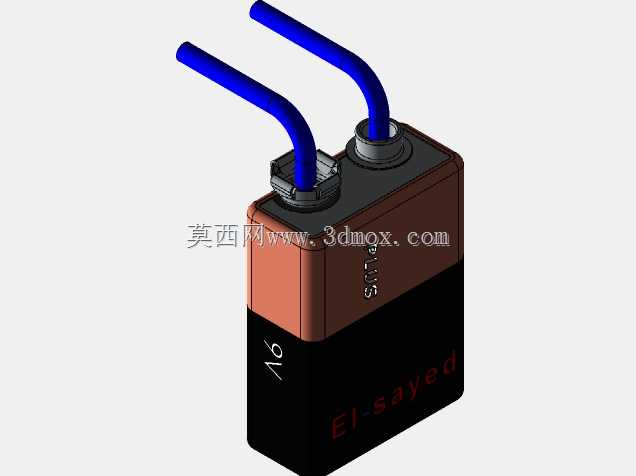

带引线端子的9V叠层供电电池结构

日常做小型检测设备、手持测控终端的结构适配时，9V叠层电池是绕不开的供电选型，这次建模的带引线款结构，刚好匹配多数需要外接供电引线、避免电池触点接触不良的应用场景。先从实际安装边界说起，这类电池的主体轮廓是标准长方体，常规尺寸控制在长26.5mm、宽17.5mm、高度48.5mm的公差范围内，建模时特意把外壳的拔模斜度做了0.5°的还原，完全匹配市面上通用的9V电池仓卡扣尺寸，不管是嵌入式安装在万用表壳体内，还是外置固定在小型传感节点的盒体里，都不会出现卡滞或者间隙过大晃荡的问题。顶部的两个引线端子是这个结构的核心设计点，和常规卡扣式9V电池不同，引线款直接从正负极基座引出绝缘导线，省去了额外焊接触点的工序，导线的弯折半径做了3mm的限位设计，模拟实际紫铜芯线外包PVC绝缘层的弯折特性，安装时可以根据设备内部的走线槽位置调整引线走向，不会因为反复弯折导致线芯断裂。从功能特性来看，这类9V电池的输出电压稳定在9V直流，适合给运算放大器、小型信号采集模块、烟雾报警探头这类对供电纹波有一定要求的低功耗部件供电，外壳做了半包覆的绝缘层设计，建模时还原了外层PVC热缩膜和内层金属壳体的分层结构，金属壳体承担内部叠层电芯的包裹防护作用，外层绝缘膜避免安装时和设备内部的金属结构件短路，顶部的端子基座用了耐温ABS材质的结构特征，和引线衔接的位置做了锥形的应力释放结构，拉扯引线时不会直接把端子从基座上拽脱。设计思路上完全参照实物的装配逻辑做的结构还原，内部叠层电芯的堆叠顺序按照实际锌锰叠层电池的片层排布做了简化示意，不需要还原电芯的电化学结构，只需要把外壳、端子、引线三个核心装配部件的配合关系做准确：外壳的上下盖配合止口做了0.3mm的配合间隙，和实际生产中的超声波焊接装配公差匹配，端子基座和外壳顶部的安装孔做了过盈配合的结构特征，引线和端子内部的压接位置做了缩径处理，模拟实际生产中端子压接导线的固定结构。实际应用里，这类带引线的9V电池比普通卡扣款更适合工业类小型设备，比如设备内部的电池安装位置和供电电路板距离超过20mm时，卡扣款需要额外焊连接导线，容易出现虚焊，而自带引线的款式可以直接把引线端接在电路板的焊盘上，装配效率更高，而且引线的绝缘层耐压可以达到200V以上，即使在靠近强电布线的工业传感设备里使用，也不会出现绝缘击穿的问题。建模时特意把外壳表面的标识区域做了平整化处理，方便后续根据不同品牌的电池做丝印标识的映射，外壳的棱角做了R0.8mm的圆角处理，和实际量产产品的注塑外壳圆角一致，不会出现锐边划伤安装人员或者划破内部导线绝缘层的问题。安装固定方面，除了常规的电池仓卡扣固定，这个结构的外壳侧面预留了贴双面胶的平面区域，如果是外置安装在设备壳体内部，可以用泡棉双面胶直接粘贴固定，不需要额外做电池仓结构，能节省小型设备的内部安装空间，引线的长度可以根据实际选型需求调整，建模时把引线做成了可编辑的扫掠特征，修改路径草图就能调整引线长度和弯折角度，适配不同设备的内部走线需求。做结构选型时要注意，这类电池的持续放电电流不超过200mA，只适合低功耗设备供电，不能给电机、大功率发射模块这类大负载部件供电，建模时还原的外壳厚度是0.6mm，刚好能承受内部电芯的膨胀应力，同时不会占用过多的内部空间，保证电芯的有效容量空间。
