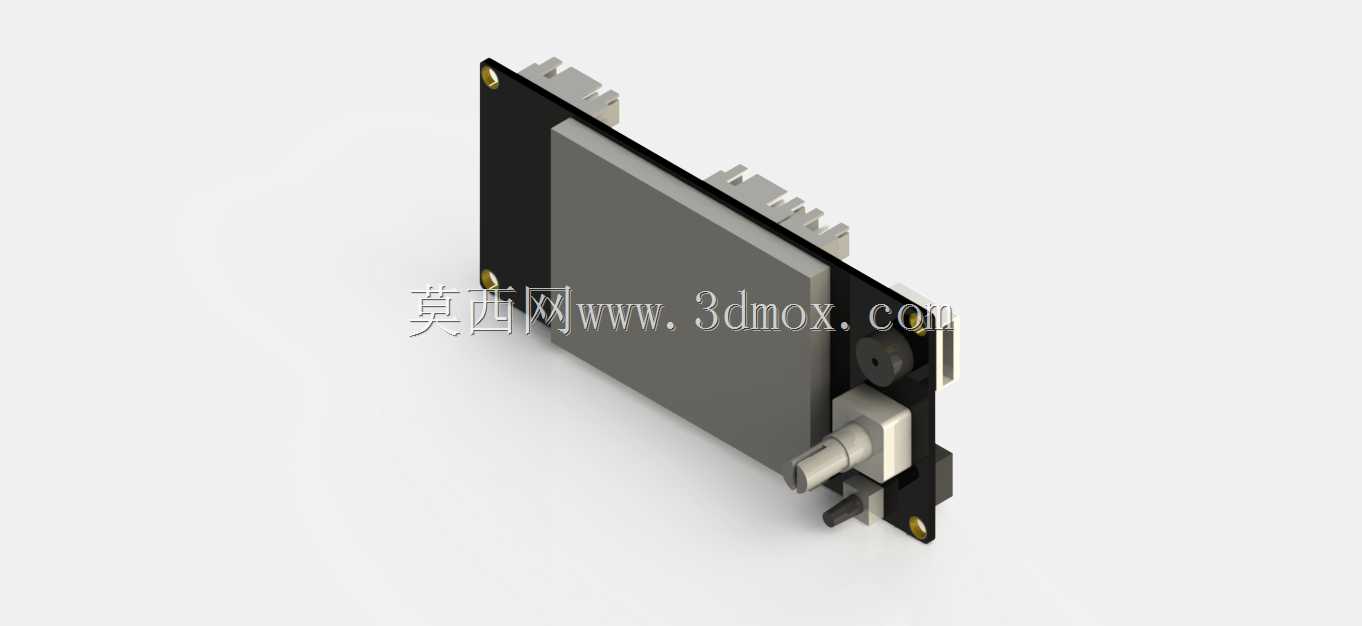

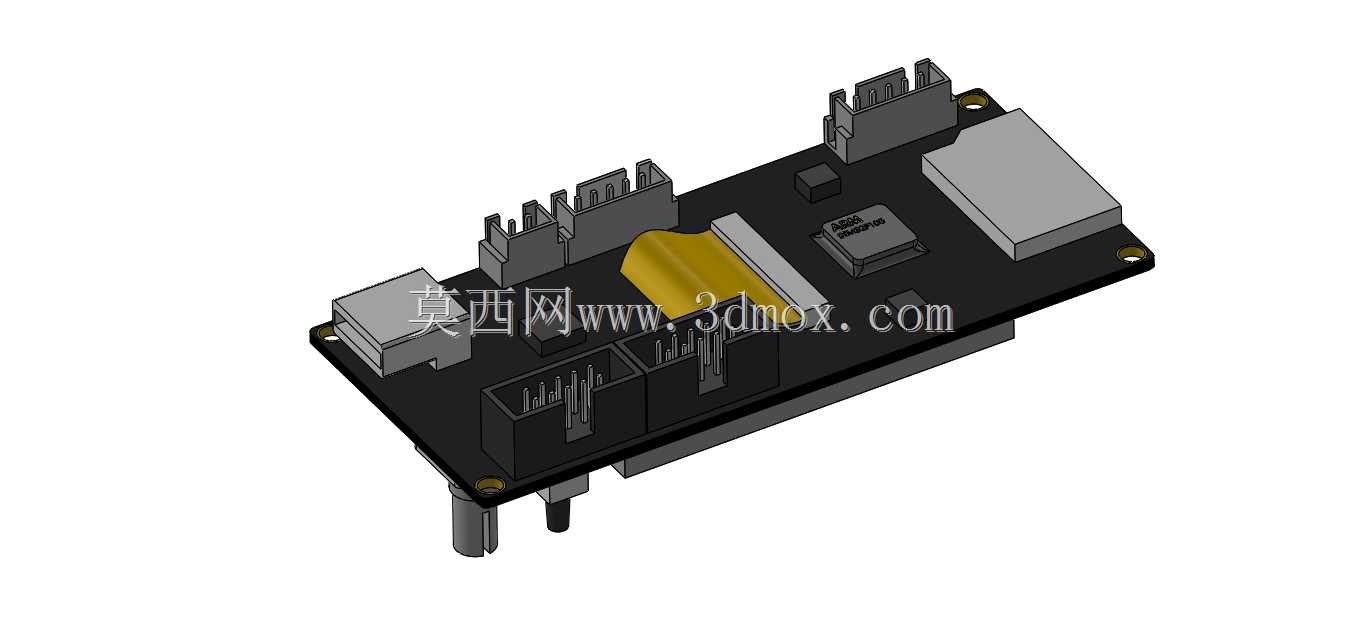

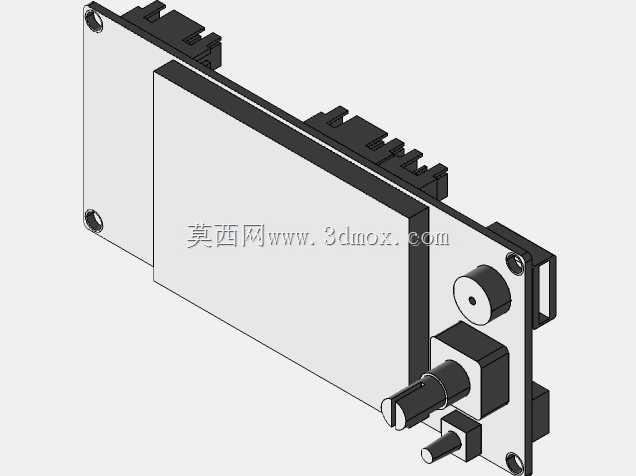

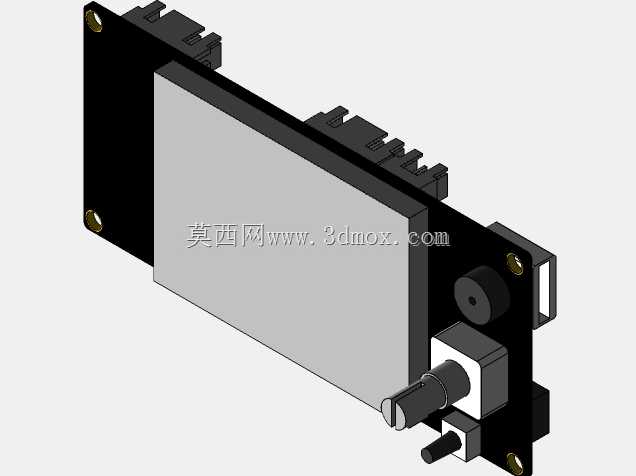

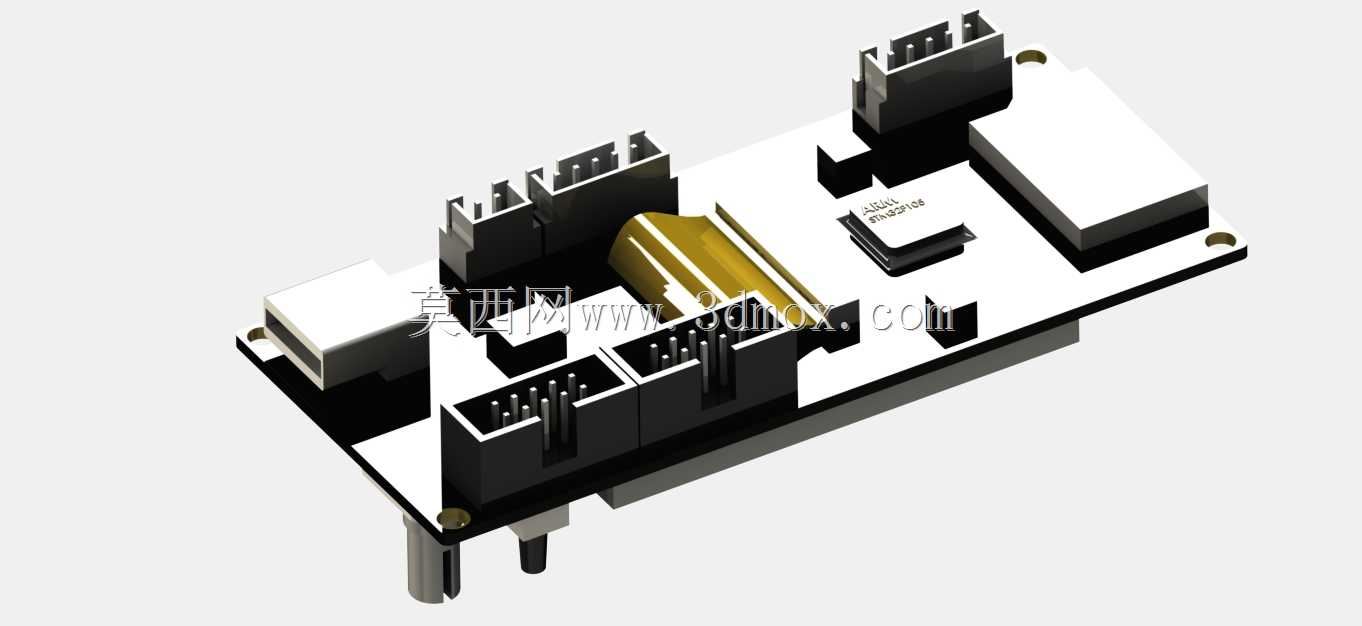

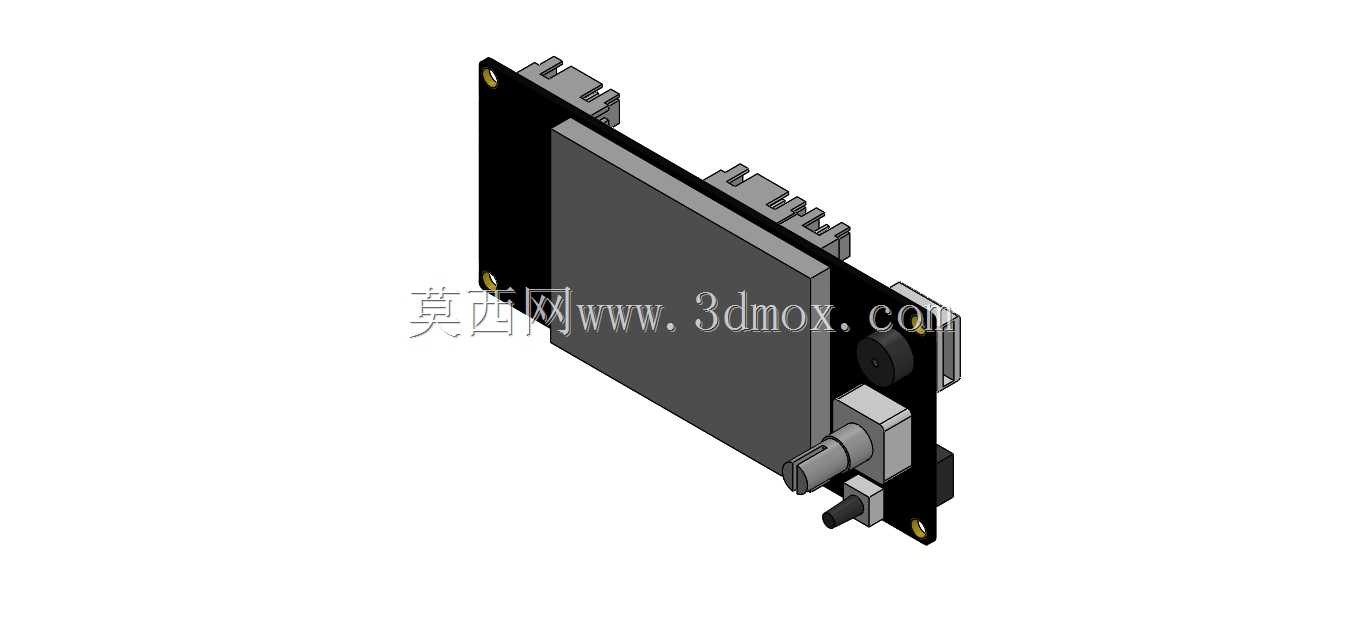

做3D打印机整机结构集成的时候,人机交互端的选型和安装适配一直是容易被忽略但直接影响用户操作体验的环节,这款TFT24触控显示模块的三维结构,刚好覆盖了桌面级FDM3D打印机操控端的绝大多数适配需求。先从实际安装场景来说,目前市面上多数桌面级3D打印机的操控区都设置在机身型材框架的前侧上部,要么是嵌入式嵌装在前面板的亚克力或钣金开孔里,要么是通过转接支架外挂在型材立梁上,这个模块的结构设计刚好同时适配这两种安装方式。从外形边界来看,模块整体采用分层堆叠结构,最底层是黑色PCB主控板,板边预留了四个金属安装固定孔,孔位的中心距完全匹配常用的2020、2040铝型材的安装槽间距,不需要额外做转接件就能直接通过M3螺丝固定在型材端面上,固定孔周边做了露铜接地处理,安装时和金属型材贴合就能实现壳体接地,减少屏幕工作时的静电干扰。中间层是2.4英寸的TFT显示面板,面板四周和底层PCB之间做了0.8mm的台阶限位,不管是做嵌入式安装的前面板开孔,还是外挂式的安装支架,都能靠这个台阶实现Z向定位,不会出现屏幕装歪、按压下陷的问题。最上层的触控层和显示面板之间做了0.3mm的贴合间隙,避免长期按压触控面导致显示层出现水波纹,这个细节很多公版屏幕结构都没做处理,实际装机后用几个月就容易出现触控区域显示发花的问题。再看接口部分的结构设计,PCB板侧端伸出的通讯接口、SD卡插槽、旋钮编码器的位置都做了结构避让,接口的外伸尺寸刚好控制在12mm以内,不管是嵌入式安装时前面板开对应的接口避让槽,还是外挂安装时接插排线,都不会出现接口和安装结构干涉的情况。尤其是侧边的旋转编码器,也就是实体调节旋钮的位置,做了凸台定位结构,旋钮安装后和PCB板之间预留了2mm的转动间隙,不会出现旋钮蹭板、转动卡滞的问题,很多同尺寸屏幕的编码器直接焊在板上没有定位,装机后旋钮歪偏的问题非常普遍。从功能适配的结构设计来说,这个模块同时支持触控操作和实体旋钮按键操作,对应的结构上,触控区域的覆盖范围刚好和显示区域完全重合,边缘没有超出PCB板的轮廓,不会因为触控层外伸导致安装时被边框挤压误触;实体按键的按压行程做了1.5mm的限位,按压时不会因为行程过大导致焊盘脱焊。实际做整机结构设计的时候,用这个三维模型可以直接在装配环境里匹配前面板的开孔尺寸,不需要反复打样测试孔位公差,模型里把PCB板的厚度、屏幕的堆叠高度、接口的凸台尺寸、固定孔的位置公差都做了精准还原,甚至连板上贴片元件的最高高度都做了还原,设计安装腔的时候可以直接预留足够的内部空间,避免出现元件和壳体结构干涉的问题。另外这个模块的整体厚度控制在18mm以内,做超薄机身的3D打印机设计时,不需要给操控区预留过深的安装腔,前面板做20mm厚度的结构就能完全把模块嵌进去,外观上可以做到屏幕和前面板齐平,没有突兀的外凸部分。从实际使用的场景来说,这个屏幕模块除了基础的温度显示、进度查看、参数调节功能之外,结构上预留的SD卡插槽位置刚好在侧下方,插取SD卡的时候不需要拆下屏幕,手指就能直接碰到卡槽,很多屏幕把卡槽设计在背面,嵌入式安装后根本没法插取卡,必须拆屏幕才能换打印文件,这个结构设计就避开了这个使用痛点。还有板上的接线端子位置,做了90度弯针的结构设计,接线后排线是顺着板的平面方向引出,不会往屏幕后方突出,安装时后方只需要预留5mm的排线弯曲空间就够,不会因为排线顶到机身框架导致屏幕装不到位。做结构验证的时候,把这个模型导入装配体,还能模拟屏幕的转动角度,如果做可翻转的操控屏结构,这个模块的重心刚好在安装孔位的中心线上,翻转时不会出现头重脚轻自动垂落的问题,不需要额外加阻尼转轴的预紧力就能停在任意调整角度。很多工程师选型的时候只看屏幕的参数,不关注结构安装细节,最后装机的时候才发现孔位不对、接口干涉、空间不够,反复修改结构浪费打样成本,这个精准的三维结构模型刚好能在设计阶段就把这些安装层面的问题全部排查掉,不管是做新机型的研发,还是老机型的操控屏升级替换,都能直接拿来做装配匹配,减少反复试错的时间成本。另外从生产装配的角度来说,这个模块的四个固定孔做了0.2mm的公差余量,就算钣金或亚克力面板的开孔有轻微的位置偏差,也能顺利穿入螺丝固定,不会出现孔位对不上的装配问题,板边的圆角处理也避免了安装时刮伤线材或者划到操作人员的手,这些细节在结构设计里都做了对应的考量,完全符合批量生产的装配要求。
