SLA光固化3D打印设备结构设计

　　这套SLA光固化打印设备的结构设计，首先围绕光固化成型的核心工艺逻辑展开，区别于FDM熔融沉积的成型路径，光固化工艺依靠特定波长光源逐层照射液态光敏树脂，触发聚合反应完成固化成型，因此整套结构的运动精度、槽体密封、平台平整度都直接决定最终制件的成型质量。从实际应用场景来看，这类设备常被用于手板打样、精密文创件制作、齿科定制件生产、小批量复杂结构零部件试制，相比传统减材加工，能完成内部流道、镂空晶格等传统工艺无法实现的复杂结构成型，在产品研发迭代阶段能大幅缩短样件制作周期，减少外协加工的沟通与等待成本。

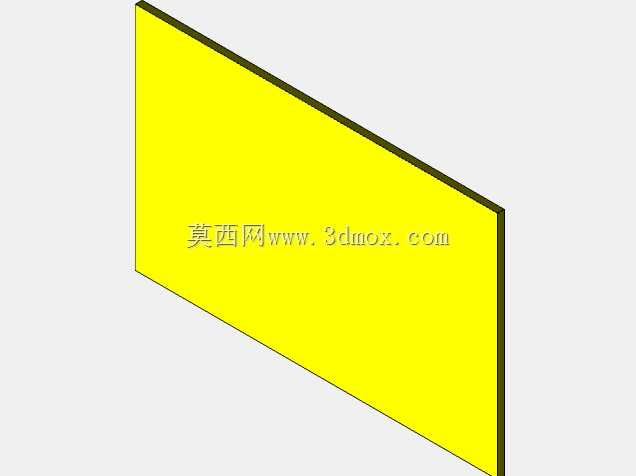

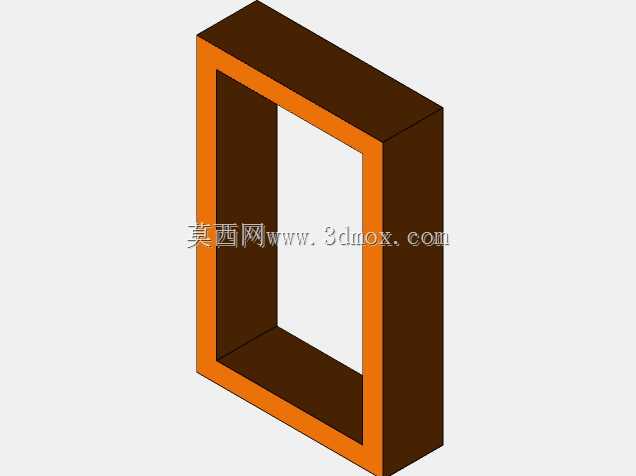

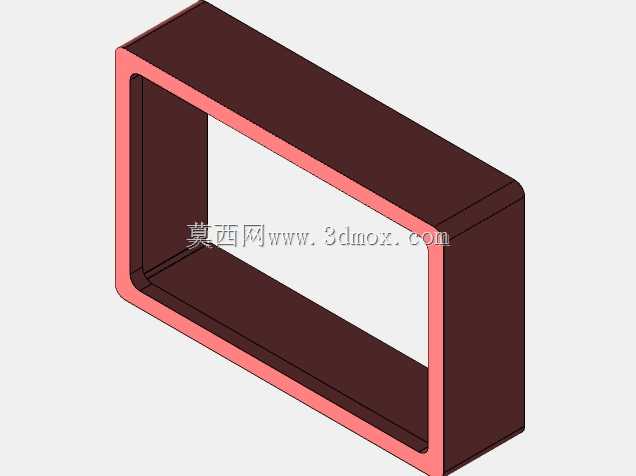

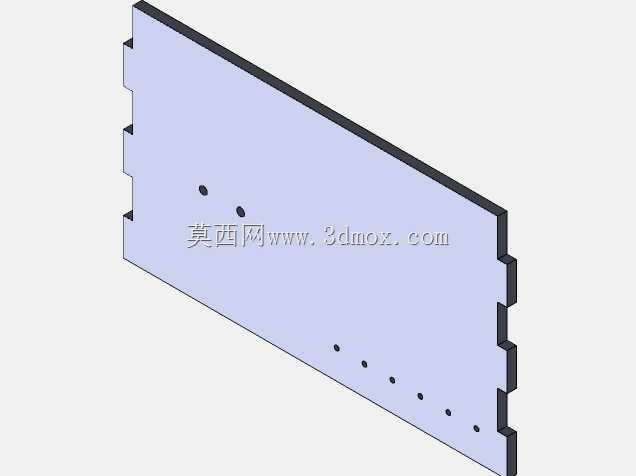

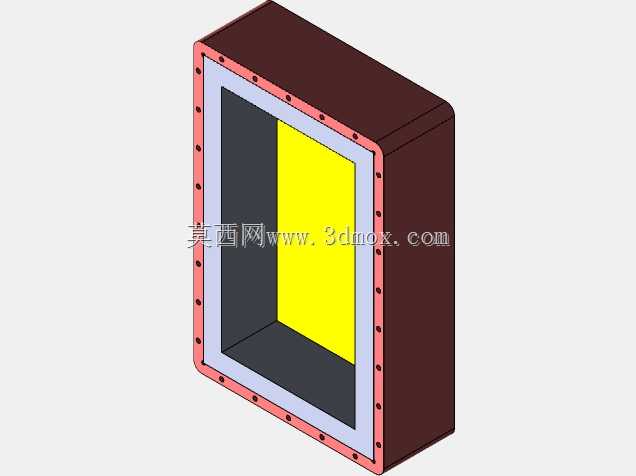

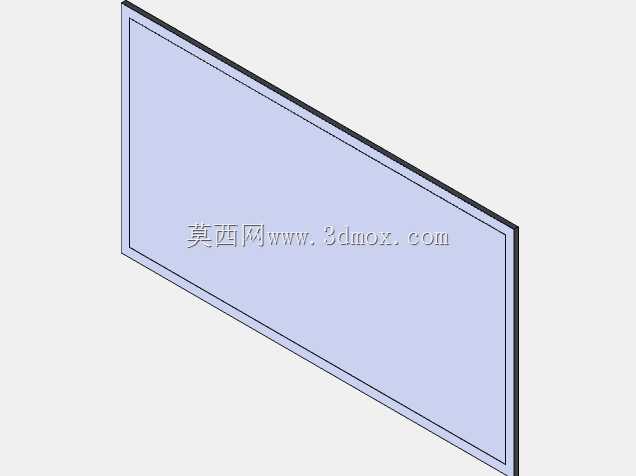

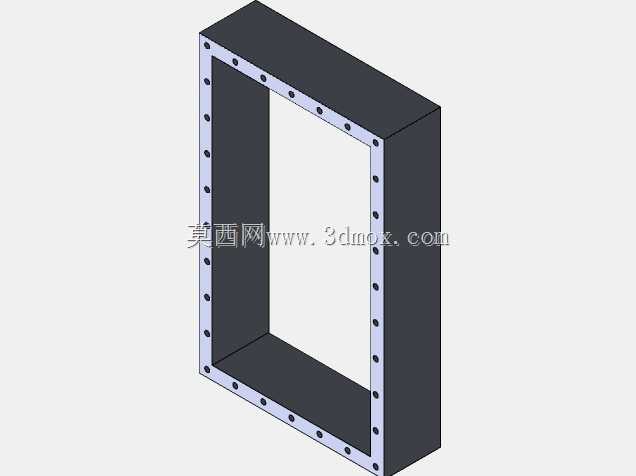

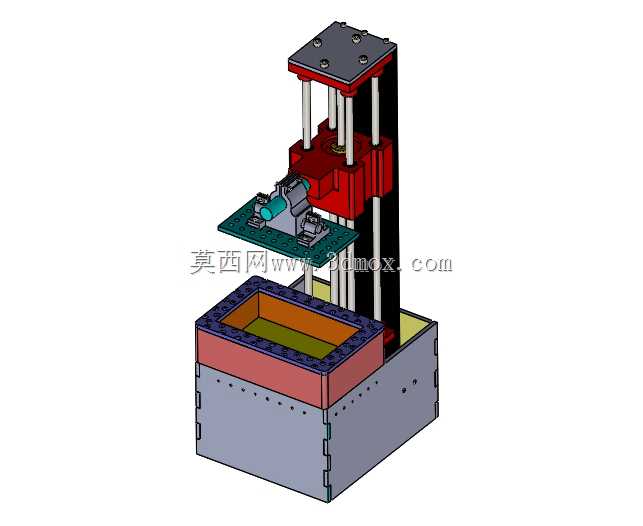

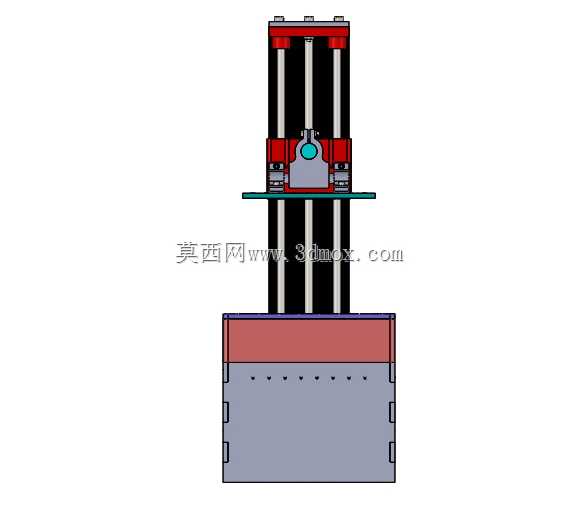

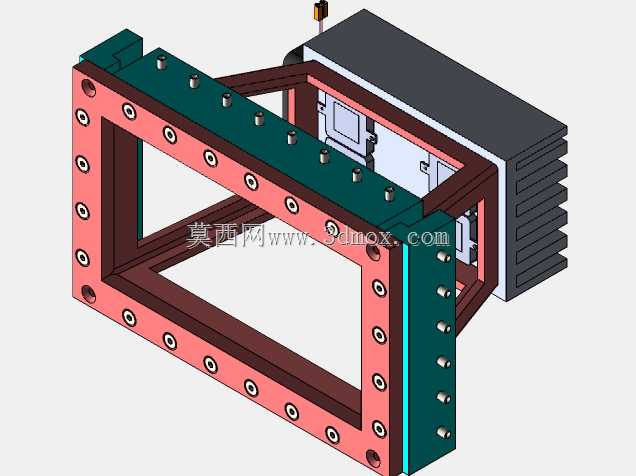

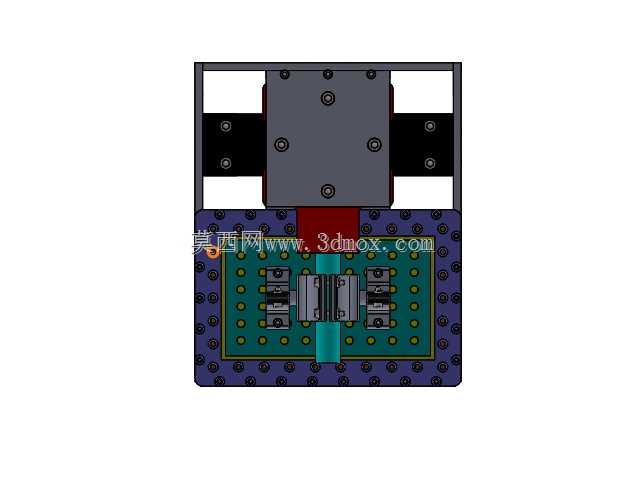

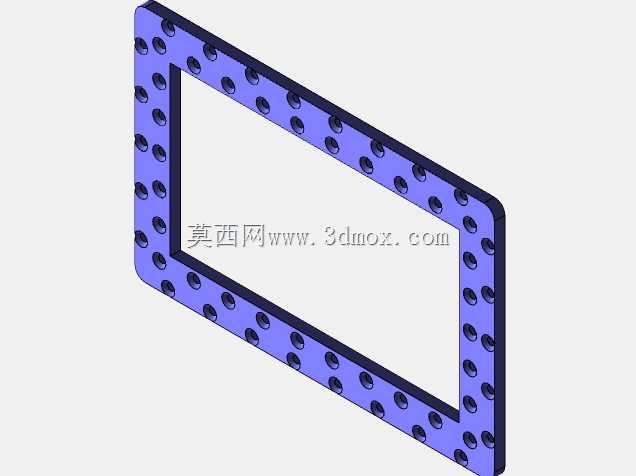

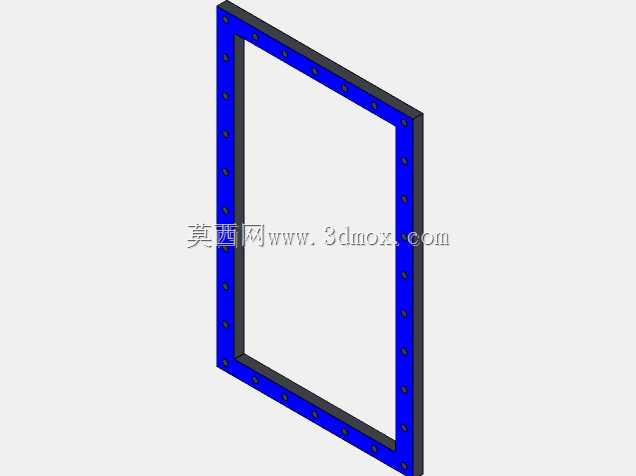

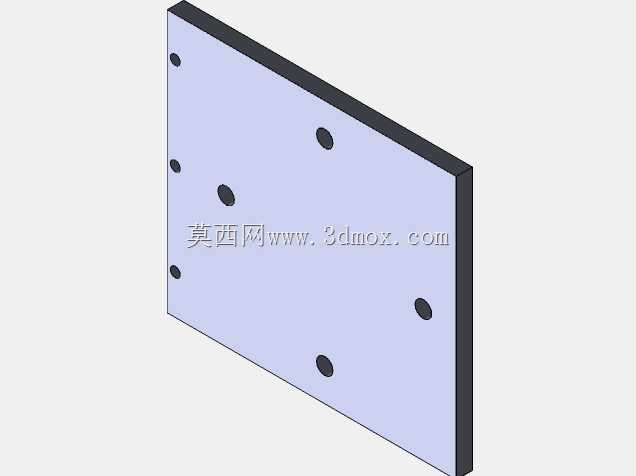

　　从结构布局来看，设备采用下置树脂槽、上置升降成型平台的经典布局，底部槽体作为光敏树脂的容纳腔体，侧壁采用拼接式钣金结构设计，槽体内壁做了耐树脂腐蚀的防护处理，槽体上沿的密封结构经过多轮迭代，能避免液态树脂在设备长期运行过程中出现渗漏，污染底部的光路组件与运动导轨。槽体上方的成型平台采用整块平整铝板加工而成，平台表面做了磨砂氧化处理，能提升首层固化树脂与平台的附着力，避免打印过程中制件脱落导致打印失败；平台与升降滑台的连接位置设置了微调结构，可通过四个角的调节螺钉校准平台与树脂槽液面的平行度，将整个成型幅面内的首层厚度误差控制在0.02mm以内，保证大尺寸制件打印时的首层粘接一致性。

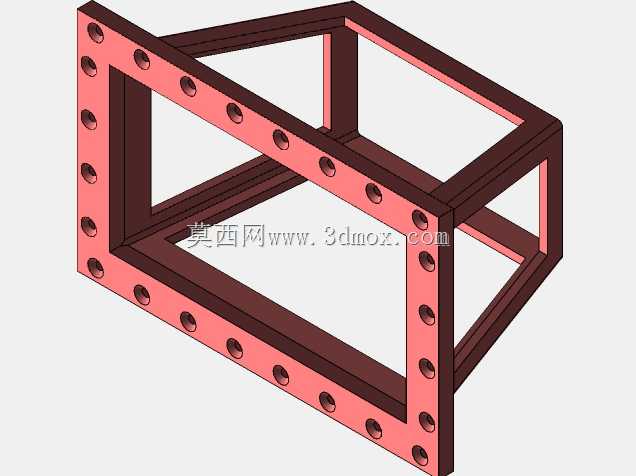

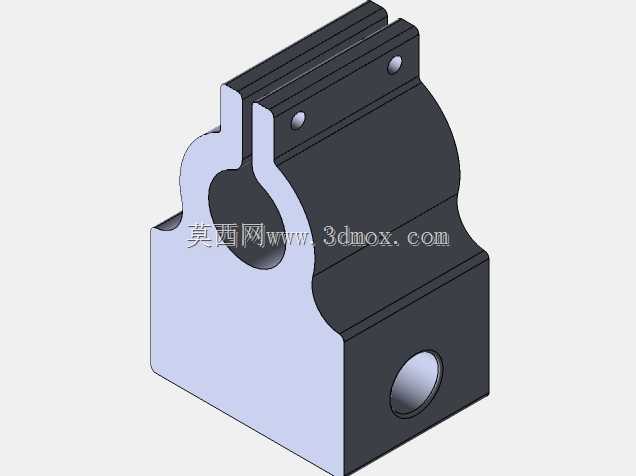

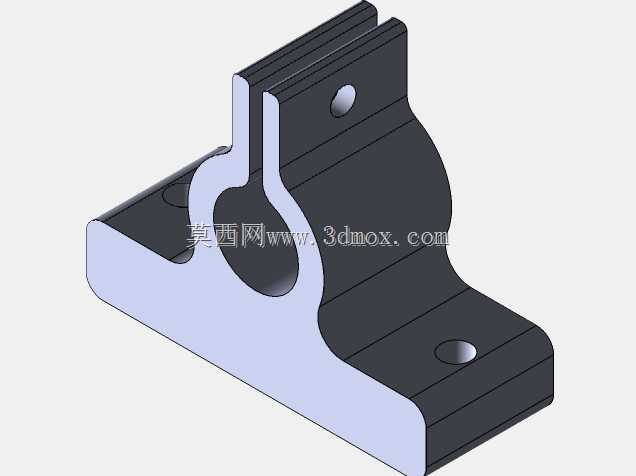

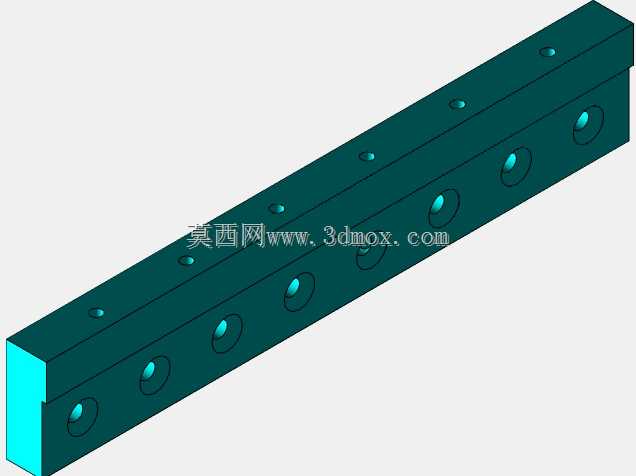

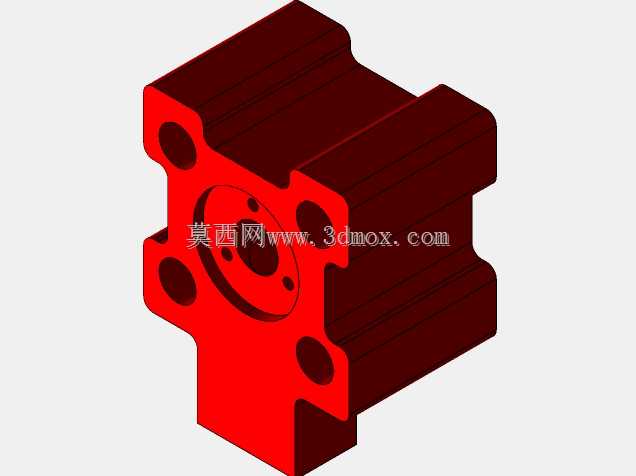

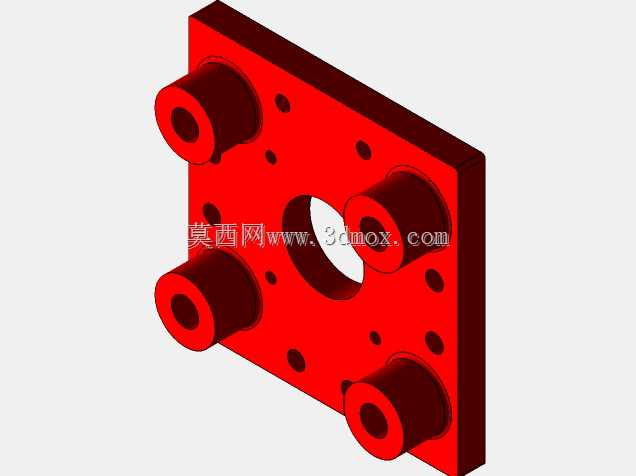

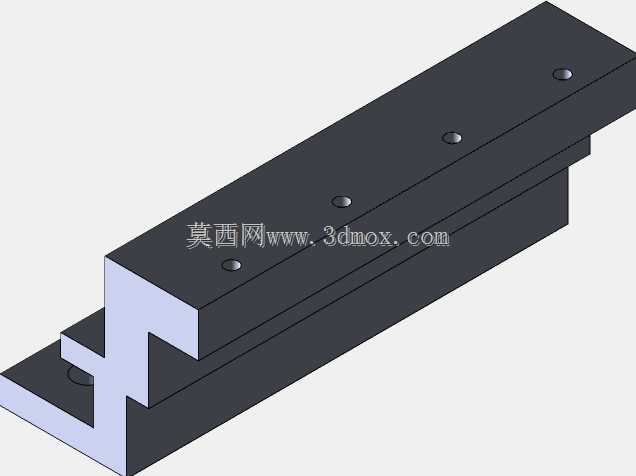

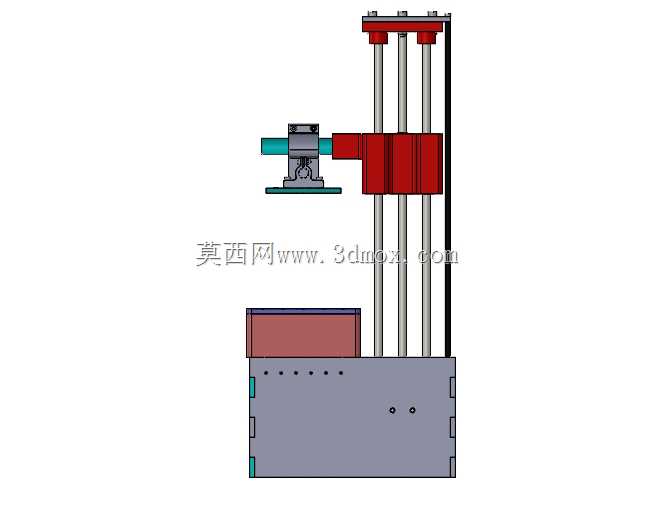

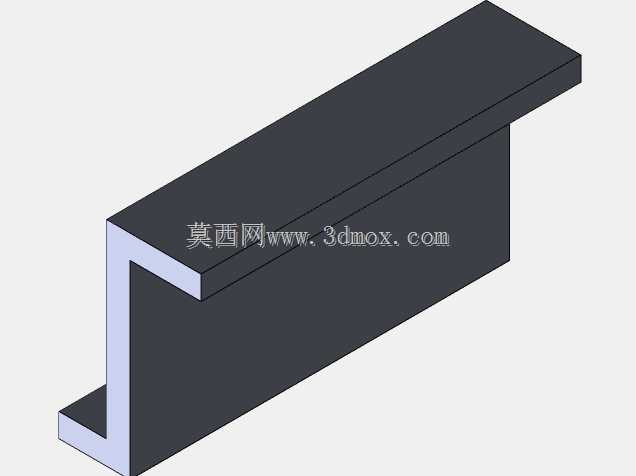

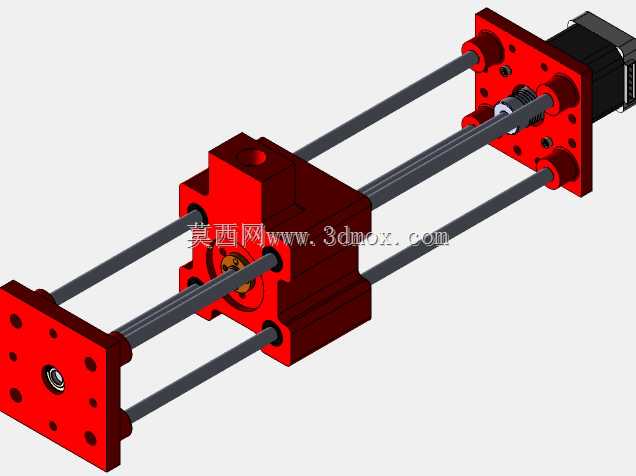

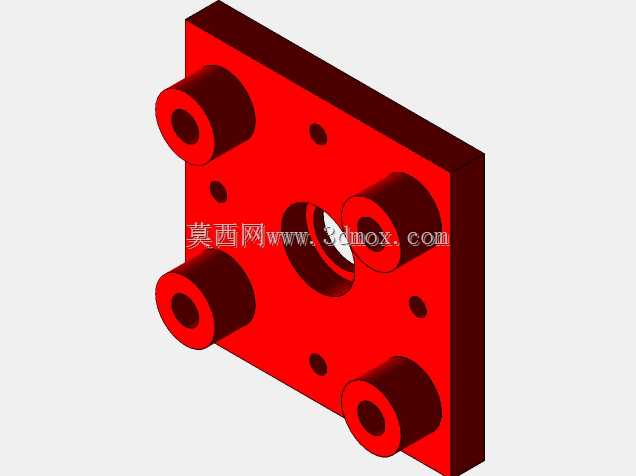

　　升降机构采用双光轴导轨搭配丝杠传动的结构，两根垂直布置的镀铬光轴作为运动导向，配合直线轴承实现低阻力的垂直往复运动，传动部分选用高精度滚珠丝杠，将伺服电机的旋转运动转化为平台的垂直直线运动，每一层固化完成后，平台会按照设定的层厚参数精准上升，层厚控制范围可覆盖0.02mm到0.2mm，满足不同精度要求的制件生产需求。升降滑台的侧面布置了行程限位开关，能在设备开机复位时确定机械原点，同时避免平台运动超程撞击树脂槽或顶部机架，提升设备运行的安全性。顶部的机架部分采用型材与钣金拼接的结构，内部预留了光源安装、控制电路布置的空间，走线全部通过拖链收纳，避免运动过程中线缆拉扯出现断路故障。

　　在安装边界方面，整套设备的底座尺寸控制在桌面级设备的合理范围内，不需要额外的工业地基，放置在水平承重工作台即可完成安装调试，设备运行时的垂直运动行程覆盖整个成型高度范围，周边预留100mm以上的散热与操作空间即可满足日常使用需求。设计过程中充分考虑了日常维护的便捷性，树脂槽采用快拆式固定结构，更换不同材质光敏树脂时可快速拆卸清理，成型平台也可通过快拆旋钮取下，方便完成制件铲取与平台清洁作业；所有运动导轨的润滑点都预留了操作空间，日常维护时不需要大量拆解外壳即可完成注油保养，降低设备长期使用的维护成本。

　　从功能实现逻辑来看，整套结构的运动控制与光路触发做了联动匹配，平台完成升降动作、液面静置流平后，光源才会启动完成当前层的扫描固化，避免液面波动导致的层纹缺陷；槽体周边设置的液位检测结构，可实时监测槽内树脂余量，余量不足时会触发暂停提醒，避免打印中途缺料导致制件报废。相比工业级大型SLA设备，这套结构更偏向桌面级高精度应用场景，在保证成型精度的前提下压缩了设备整体体积，适合小型研发工作室、齿科诊所、教学实验室等场景使用，结构中所有的非标零件都做了工艺适配，钣金件可通过常规折弯焊接加工，机加工件没有特殊的工艺要求，普通机加工车间即可完成整套零件的加工制作，装配过程也不需要特殊的专用工装，按照装配流程依次完成导轨安装、丝杠同轴度校准、平台平行度调试即可投入使用。
