工业级绝对式旋转编码器结构设计

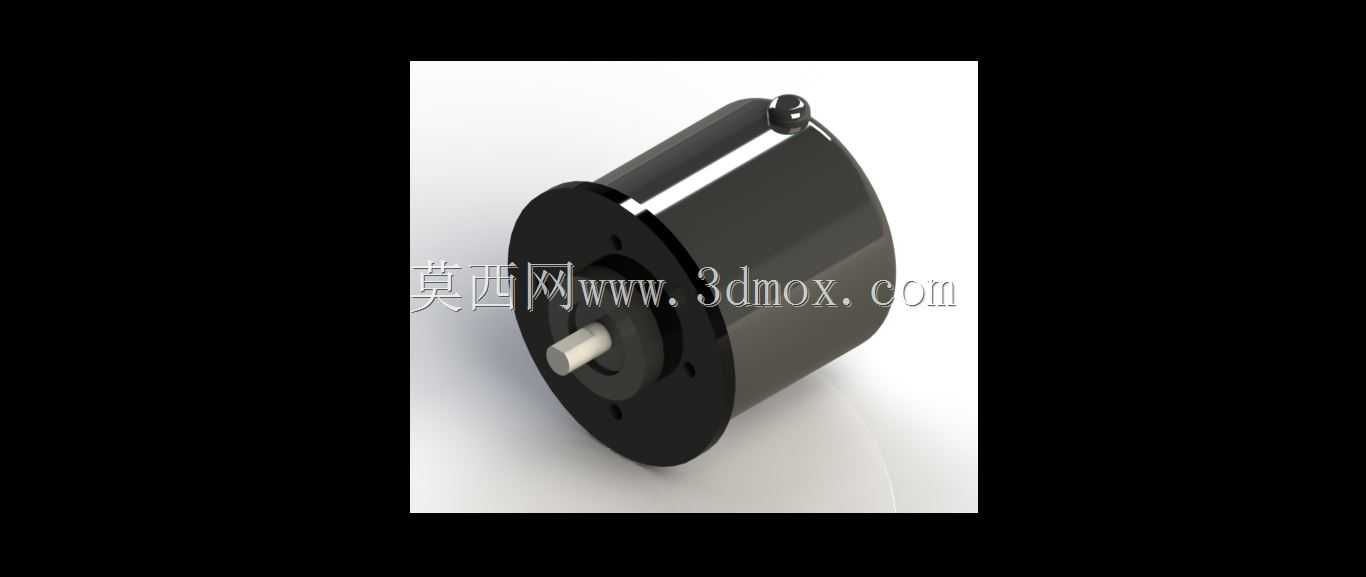

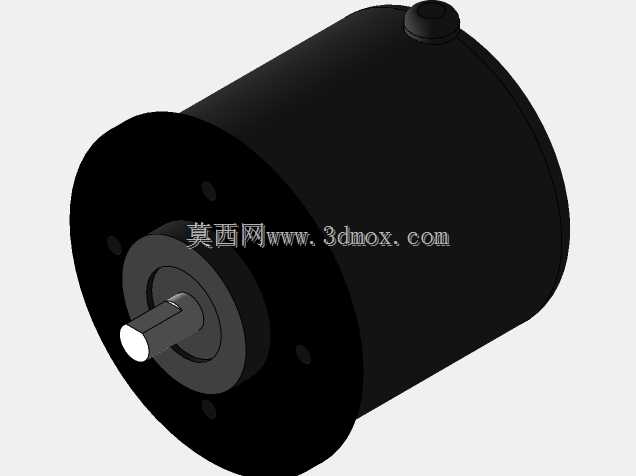

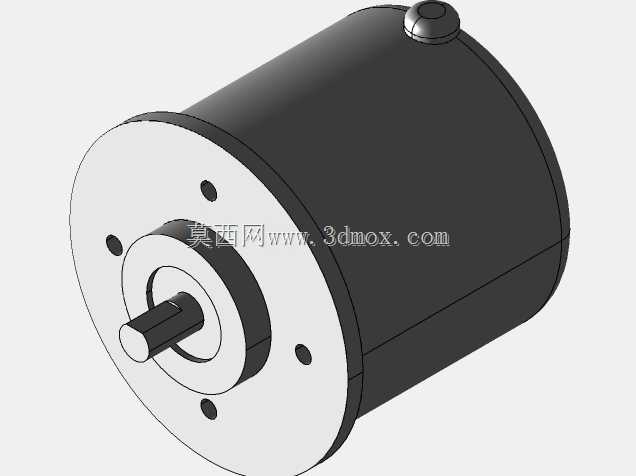

　　这款绝对式旋转编码器的结构设计，核心围绕工业现场的位置检测需求展开，在数控设备的进给轴定位、自动化生产线的工位转角检测、起重设备的行程位置反馈这类场景里，这类部件的可靠性直接决定整套设备的运行精度。从实际使用的角度出发，设计时首先考虑的是安装适配性，主体采用圆柱形外壳结构，前端带法兰安装面，安装孔位沿法兰圆周均匀分布，适配市面上多数伺服电机、旋转工作台的安装接口，轴伸端采用标准圆柱轴输出，可通过联轴器与被测转轴直接连接，也可通过齿轮、同步带实现间接传动，安装时的轴向与径向预留间隙控制在合理范围，避免运行过程中因轴系窜动导致的检测误差。

　　功能层面，这款绝对式编码器采用单圈绝对位置检测原理，每圈对应256个位置编码点，设备上电即可直接读取当前角度位置，无需回零操作，相比增量式编码器，在设备意外断电重启后不会丢失位置信息，这一特性在长行程自动化输送线、多工位旋转工作台这类需要连续记录位置的场景中优势明显。外壳采用硬质金属材质做表面氧化处理，兼顾散热性能与抗磕碰能力，尾部出线位置做了密封结构设计，可阻挡车间内的切削液飞溅、粉尘侵入，适配多数工业车间的复杂使用环境。

　　设计过程中，轴系部分做了双轴承支撑结构，可承受一定的径向负载，避免现场安装时不同心导致的轴系磨损，内部码盘与处理电路的安装位置做了减震缓冲设计，可适配设备运行时的常规振动工况，不会因为设备启停的冲击出现码盘松动、检测跳数的问题。从安装边界来看，主体圆柱外径控制在常规编码器的通用尺寸范围内，法兰安装面的突出厚度做了压缩设计，在安装空间局促的小型自动化设备上也能顺利布置，轴伸长度适配标准联轴器的夹紧范围，无需额外定制转接件就能完成装配。

　　在实际选型适配时，这类编码器的输出信号可直接对接多数PLC、运动控制器的计数接口，外壳的接地端子预留了标准接线位置，可有效屏蔽车间内的电磁干扰，避免焊接设备、变频设备运行时的电磁信号影响检测精度。设计时还考虑了日常维护的便利性，外壳采用分体式装配结构，后期如果需要更换内部密封件或者清理码盘积尘，无需整体拆解安装法兰，只需要拆开后端盖即可完成操作，减少设备停机维护的时间。

　　从结构细节来看，前端轴伸位置做了防尘密封圈，可阻挡设备运行时带入的金属碎屑、粉尘进入轴系内部，延长轴承的使用寿命，外壳表面的散热筋结构在高转速运行场景下可快速带走内部电路产生的热量，避免长时间高温运行导致的电子元件性能衰减。整体结构没有多余的突出部件，安装后不会与周边的管线、设备结构产生干涉，在做三维布局时，只需要预留出法兰安装的螺栓操作空间、尾部的线缆弯曲半径即可完成整体布置，不需要额外预留过大的安装空间。
