带齿状底边工业平板类零部件结构设计

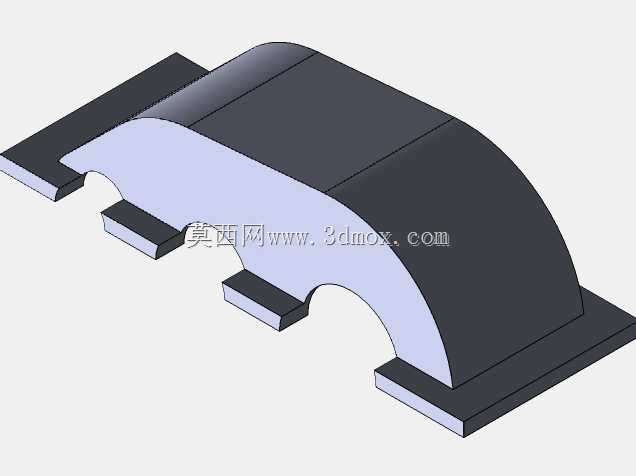

在工业设备的各类装配场景中，这类带均匀齿状底边的平板构件常被用作设备的防护挡板、物料导流托板或是安装定位基板，不同的安装位置会对应调整齿槽的间距与深度参数，来适配不同的配合需求。从实际使用场景来看，这类板件如果作为防护挡板使用，齿状结构可以避让设备上的凸起安装座、管线接头或是运动部件的行程边界，避免装配时出现干涉，同时相比整边裁切的平板，齿边设计能在保证结构强度的前提下减少材料用量，降低整体自重，对于需要频繁拆装维护的设备工位来说，轻量化的板件能大幅降低运维人员的操作负担。如果作为物料导流托板使用，均匀排布的齿槽可以对输送过程中的细小颗粒物料、条状工件起到初步梳理分流的作用，避免物料在托板末端堆积卡滞，在轻工生产线、小型物料输送线的末端接料工位这类场景下，这种齿边托板的适配性远高于普通平托板。

从设计思路层面拆解这个构件，首先要确定的是平板主体的厚度参数，厚度选择需要匹配安装位置的受力需求：如果是仅起防护遮挡作用的外盖板，厚度可以控制在1.2-2mm之间，采用冷轧钢板冲压成型即可满足刚度要求，不会在日常使用中出现轻易变形的问题；如果是需要承载物料重量的导流托板，厚度则需要提升至3-5mm，根据承载重量选择普通碳素结构钢或是铝合金材质，铝合金材质的板件更适合有防腐需求的食品加工、日化生产场景，碳素钢板件则适合承载要求更高的重工物料输送场景。齿状结构的设计需要重点关注齿根的圆角处理，很多新手建模时容易把齿根做成直角，实际冲压或裁切加工时直角位置会产生应力集中，设备运行过程中受振动影响很容易从齿根位置出现裂纹，最终导致板件断裂失效，所以每个齿根位置都要预留不小于板厚0.5倍的过渡圆角，分散应力集中点。

关于外形尺寸与安装边界的考量，平板主体的长宽尺寸需要完全匹配安装工位的预留空间，安装边通常会预留均匀排布的安装孔位，孔位的中心距要对应设备机架上的预装螺孔位置，公差控制在±0.1mm范围内，保证装配时孔位能够顺利对齐，不需要现场二次扩孔。齿状底边的每个齿的宽度、齿槽深度需要根据避让对象的尺寸来确定：如果是避让管线接头，齿槽宽度要比接头外径大2-3mm，预留出管线安装的操作空间，同时避免设备运行振动时板件与接头产生摩擦磨损；如果是作为分流梳齿使用，齿槽宽度要比被梳理物料的最小尺寸小1mm左右，防止物料卡入齿槽造成堵塞。板件的安装面需要保证平面度要求，平面度公差控制在0.2mm/100mm范围内，避免安装后板件出现翘曲，影响防护效果或是物料输送的顺畅度。

从实际装配的角度出发，这类板件的边缘除了齿状结构之外，其余三个侧边都需要做折边处理，折边高度根据板件厚度调整，一般为5-10mm，折边一方面可以提升板件的整体刚度，减少大尺寸薄板的变形量，另一方面折边形成的光滑边缘可以避免安装维护时锋利的板边划伤操作人员，提升设备使用的安全性。如果是在有粉尘、喷淋的工况下使用，板件表面还需要做对应的表面处理，普通工况做喷塑处理即可，防腐要求高的工况可以做镀锌或是不锈钢拉丝处理，提升板件的使用寿命，减少后期的更换频率。在建模过程中，这类板件的特征建模要优先采用草图阵列的方式生成齿状结构，方便后续调整齿距、齿深参数时可以快速修改，不需要逐个重绘齿形，提升设计迭代的效率，同时要注意所有的锐边都要做倒角处理，符合机械设计的安全规范要求。
