T8规格内六角顶丝锁紧轴套结构

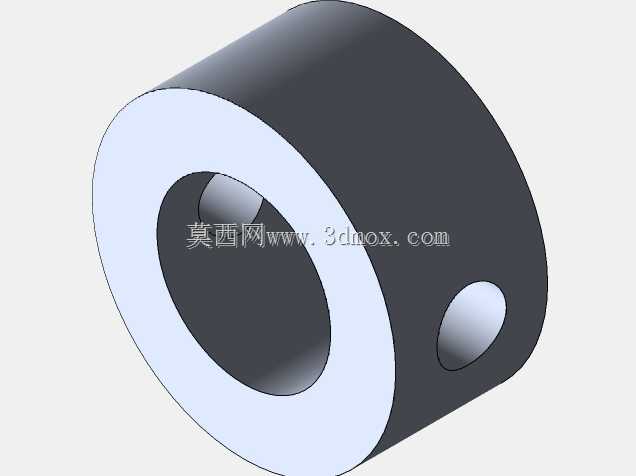

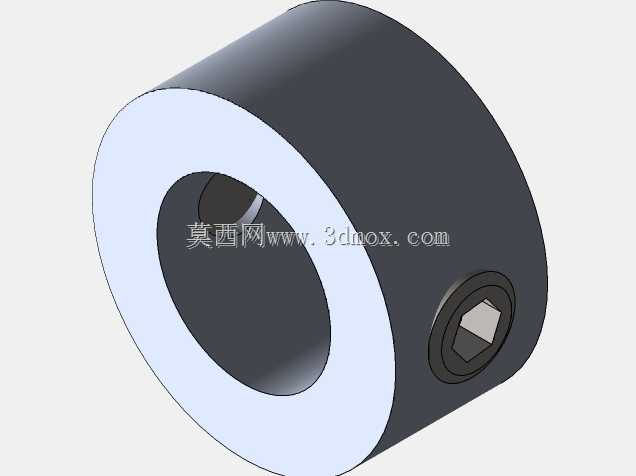

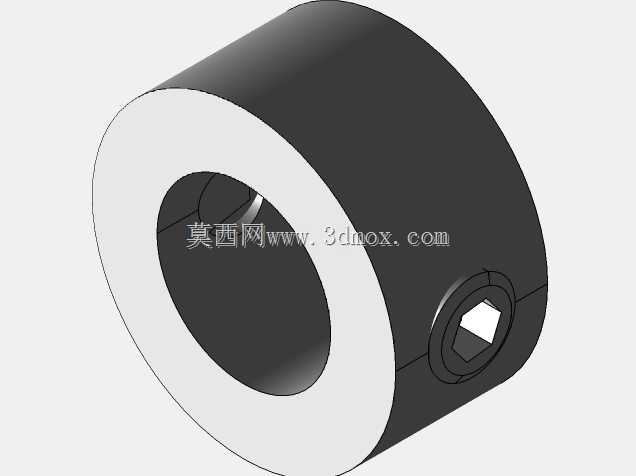

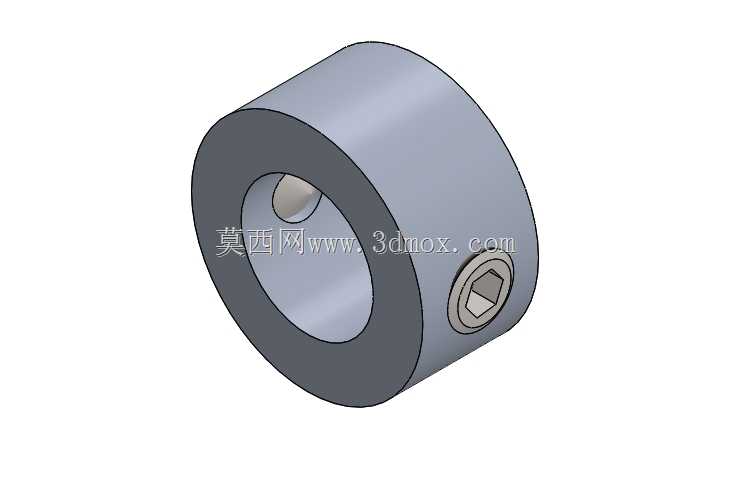

在各类轻载传动机构、小型自动化输送线、桌面级数控设备的轴系装配场景中，这类顶丝锁紧式轴套是应用频次极高的轴向定位与周向固定元件，很多一线装配人员在调整光轴上的限位位置、固定轴端附件安装基准时，都会优先选用这类结构简单、装拆便捷的锁紧零件，不需要额外加工复杂的轴肩、键槽，仅通过侧面的紧定螺钉挤压就能实现轴与套体的相对固定，大幅降低轴类零件的加工成本与装配难度。从实际使用场景来看，这类轴套常被用在3D打印机的光轴传动限位、小型输送带的辊筒轴向定位、非标自动化设备的导轴挡圈替代、小型电机输出轴的附件固定等场景，尤其是在需要频繁调整安装位置的试验台架、可调式工装夹具上，这种锁紧结构的优势格外明显，不需要对轴面做破坏性加工，松开顶丝就能沿着光轴轴向滑动调整位置，锁紧后即可提供足够的抱紧力限制轴向窜动，相比卡簧、轴端挡圈这类需要在轴上加工卡槽的固定方式，调整灵活性提升非常明显，也不会因为卡槽加工产生应力集中削弱轴的结构强度。从结构设计逻辑来看，这款轴套采用整体圆柱式套体结构，内孔与适配光轴采用小间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配时能顺畅套入光轴，又能避免间隙过大导致锁紧后出现同轴度偏差；套体侧壁加工有垂直于内孔轴线的螺纹孔，适配标准内六角紧定螺钉，螺钉端部采用平端结构，锁紧时平端直接压合在光轴表面，相比锥端紧定螺钉，不会在光轴表面压出较深的凹坑，后续调整位置时不会因为凹点卡滞影响滑动，也能减少对轴面的损伤，适合需要反复调整位置的使用场景。尺寸边界上，这款轴套的外径为14mm，内孔适配直径8mm的光轴，套体整体轴向宽度为7mm，安装时不需要预留太大的轴向空间，即使在布局紧凑的小型设备内部也能顺利布置；侧面螺纹孔的位置设置在套体轴向宽度的中点位置，保证紧定螺钉压合时受力点在套体的中心截面上，避免锁紧时因为受力偏斜导致套体与轴出现别劲、卡滞的问题，同时螺纹孔深度设计为贯穿套壁，螺钉锁紧时的有效旋合长度能达到3mm以上，足够提供稳定的锁紧力，在常规轻载传动场景下不会出现松脱。实际选型使用时需要注意，这类顶丝锁紧轴套的抱紧力有限，不适合大扭矩传递、重载轴向受力的场景，通常仅用于轴向限位、轻载周向固定的工况，如果应用在有振动的设备上，还可以在紧定螺钉的螺纹段涂抹少量螺纹锁固胶，避免设备运行过程中螺钉受振动松脱；装配时不需要额外的专用工具，仅用对应规格的内六角扳手就能完成锁紧与松开操作，对现场装配人员的技能要求很低，也不需要复杂的工装辅助，非常适合快速装配、频繁调整的非标设备搭建场景。从建模细节来看，套体的内外圆同轴度公差控制在0.01mm以内，端面与内孔轴线的垂直度公差控制在0.02mm，保证安装后套体端面能作为可靠的轴向定位基准，侧面螺纹孔与内孔轴线的垂直度也做了严格控制，避免螺钉拧入后出现偏斜，导致压合面接触面积不足影响锁紧效果；套体的所有棱边都做了0.2mm的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在套入光轴时起到导向作用，不会因为锐边刮蹭轴面影响装配顺畅度。很多刚接触机械设计的人员在做轴系固定时，容易过度设计复杂的固定结构，实际上在轻载、需要频繁调整的场景下，这种结构简单的顶丝锁紧轴套完全能满足使用需求，不仅零件加工成本低，装配维护的效率也更高，只要根据实际受力情况核算好锁紧力是否满足工况要求，就能实现非常可靠的固定效果，这也是这类结构在小型非标设备、桌面级加工设备、轻型输送机构中被广泛应用的核心原因。
