小型刚性顶丝式5转8孔径传动联轴器

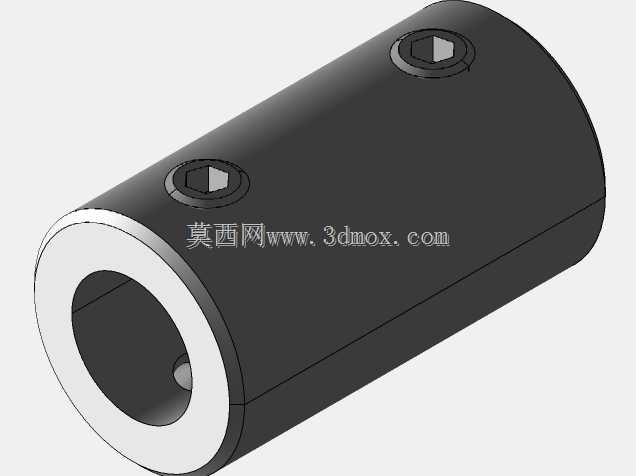

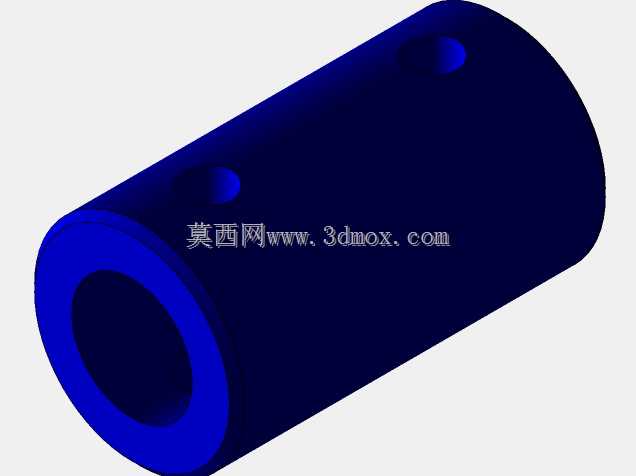

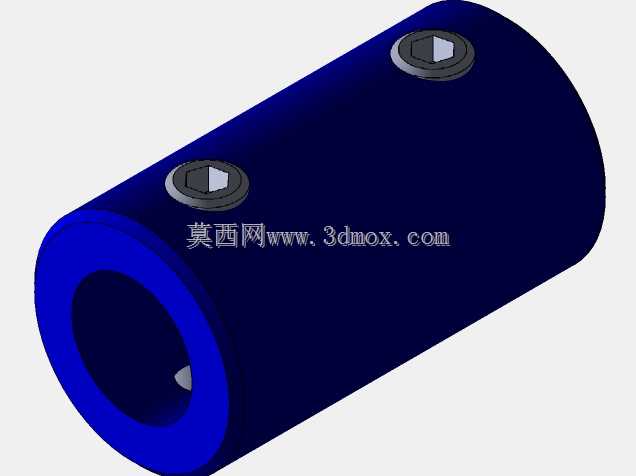

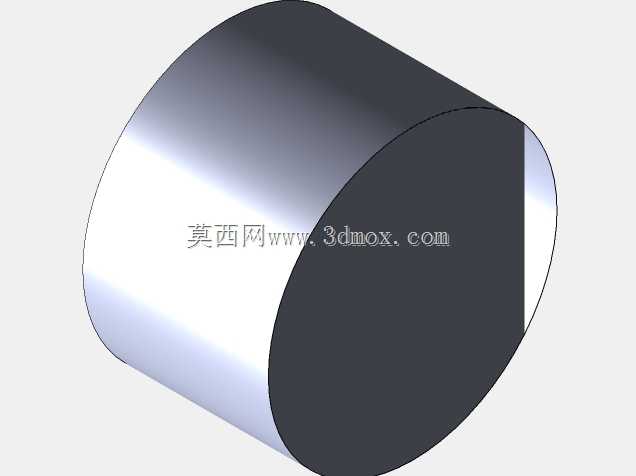

在小型桌面级传动设备、微型实验台架、小功率输送模组的轴系搭建场景里，这类小规格刚性联轴器的选型应用十分普遍，它承担着两根不同轴径传动轴的刚性连接作用，实现扭矩的无间隙同步传递，没有缓冲补偿结构的特性决定了它仅适用于两轴安装对中精度较高的传动场景，一旦两轴存在较大径向、角向偏差，运转过程中会给轴端轴承带来额外的附加载荷，长期运行会加剧轴承磨损，甚至出现轴系卡滞的问题。这款联轴器适配两端分别为5mm、8mm直径的光轴连接需求，整体为圆柱套筒式结构，主体采用一体式圆柱坯料加工而成，没有拼接装配结构，整体刚性表现优异，在小扭矩传动场景下不会出现传动滞后的问题，能保证两端轴的转动角度完全同步，适合对传动同步精度有一定要求、转速不高的小型传动工位。从结构设计来看，套筒本体的内孔按照两端适配轴径做阶梯孔设计，两个内孔的同轴度公差控制在0.02mm以内，保证装配后两轴的对中精度，避免安装后出现轴系别劲的问题；套筒侧壁加工有两个垂直于轴线的螺纹孔，对应两端轴的安装位置，配套内六角紧定螺钉，装配时将两端轴分别插入对应深度的内孔中，拧紧紧定螺钉即可让螺钉端面顶压在轴的表面，依靠顶压力产生的摩擦力传递扭矩，为了避免传动过程中螺钉松动，轴表面对应顶丝的位置可以加工小的定位凹坑，让螺钉端头嵌入凹坑内，进一步提升连接可靠性，也能防止轴运转过程中出现轴向窜动。从安装边界来看，这类套筒式联轴器的径向尺寸远小于梅花联轴器、膜片联轴器等带缓冲结构的同扭矩规格联轴器，适合安装空间局促、径向尺寸受限的小型设备内部，不需要额外留出弹性元件的安装空间，整体外径可以控制在较小范围内，装配时只需要保证两轴的同轴度，将轴插入套筒内孔到指定深度，拧紧两个顶丝即可完成安装，不需要复杂的对中调整工装，装配效率较高，后期维护也十分便捷，只需要松开顶丝即可快速拆卸更换轴件或者联轴器本身。在实际应用中，这类联轴器常被用在小型3D打印机的进给轴传动、桌面级传送带的驱动轴连接、小型实验搅拌装置的动力输出连接、微型水泵的电机与泵轴连接等场景，这些场景的传动扭矩普遍不大，轴系安装精度容易保证，使用这种刚性套筒联轴器既能满足传动同步要求，又能压缩安装空间，降低整体传动结构的成本。设计这类联轴器三维模型时，需要重点关注内孔的同轴度公差、顶丝螺纹孔的位置精度，两个螺纹孔的轴线需要分别对应两端内孔的中心位置，且垂直于套筒轴线，避免顶丝拧紧时出现偏斜，导致顶压力不足或者轴被顶偏的问题；套筒的壁厚需要根据传递的额定扭矩做核算，保证在额定扭矩下套筒本体不会出现开裂、变形的问题，同时内孔的插入深度需要满足轴径的1.2-1.5倍要求，保证足够的接触面积，避免顶丝压紧力不足出现打滑。另外，这类一体式套筒联轴器没有相对运动的部件，运转过程中不需要额外润滑，整体没有易损件，正常使用下的使用寿命很长，只要安装对中精度达标，基本不需要后期维护，非常适合结构紧凑、维护空间不足的小型设备内部使用。在建模过程中，需要还原套筒的外圆倒角、内孔入口倒角，避免装配时锐边刮伤轴表面，同时顶丝的螺纹孔需要做沉头处理，保证紧定螺钉拧紧后端头不会突出套筒外圆，避免运转过程中剐蹭周边的设备结构。
