集成谐波减速单元的松下伺服驱动组件

项目分类:电动机 发布时间:2021-10-21 ID:333113
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件
  • 集成谐波减速单元的松下伺服驱动组件

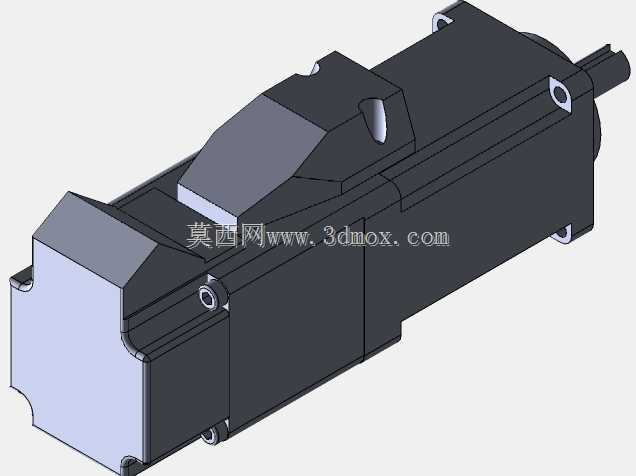

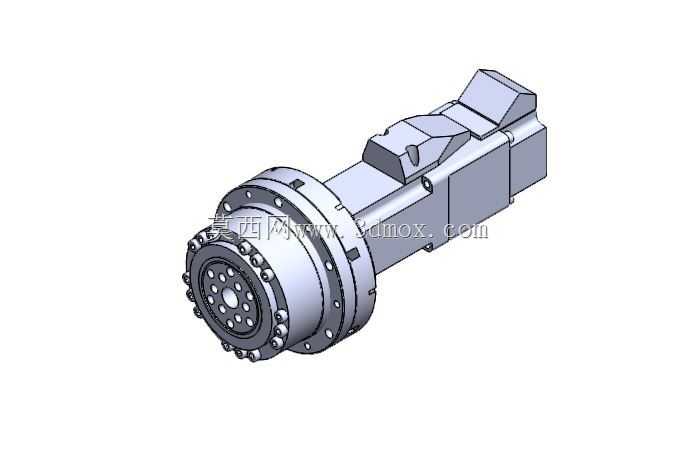

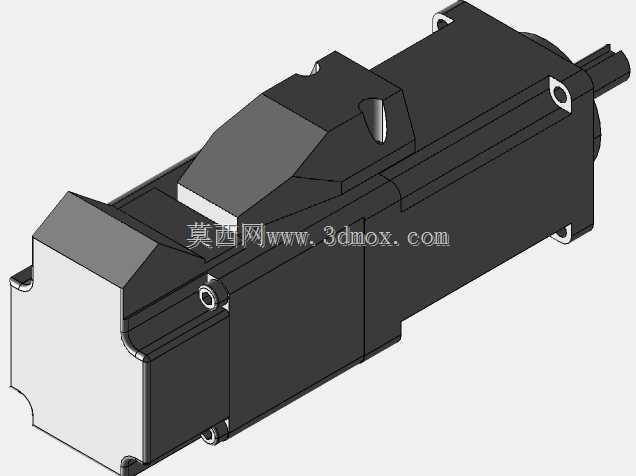

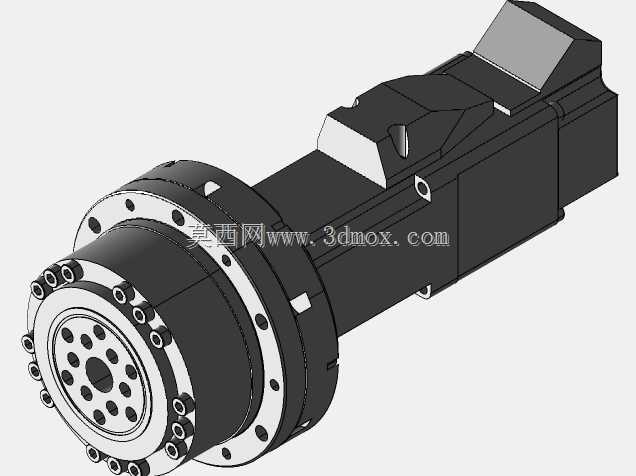

  这套集成齿轮减速结构的伺服驱动组件,核心采用Panasonic MSMD系列100W功率等级AC伺服电机,搭配CSF-17-50型号谐波齿轮减速单元,是精密传动场景中常用的一体化驱动方案。在3C电子装配、小型非标自动化工位、半导体晶圆搬运、桌面级精密检测设备这类对安装空间、传动精度、输出扭矩有综合要求的场景里,这类集成式减速电机能省去工程师单独匹配电机与减速器的选型、适配工作量,避免分体安装时出现的同轴度偏差、连接刚性不足等常见问题。

  从实际工程应用角度看,这类组件的核心优势在于将伺服电机的高响应、高精度转速控制特性,与谐波减速器的大减速比、零背隙、小体积特性做了深度整合。常规同功率伺服电机额定转速多在3000rpm级别,直接输出时扭矩偏小,无法直接驱动负载端的回转工作台、摆臂、抓取机构,而搭配CSF系列谐波减速器后,50:1的减速比可将输出扭矩放大近50倍,同时将输出转速降至适配多数精密工位的60rpm区间,还能通过减速器的刚性啮合消除传动回差,满足重复定位精度要求在±0.01mm级别的工位需求。

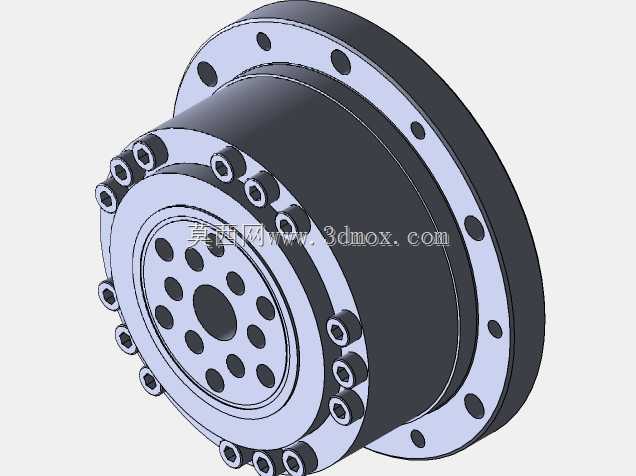

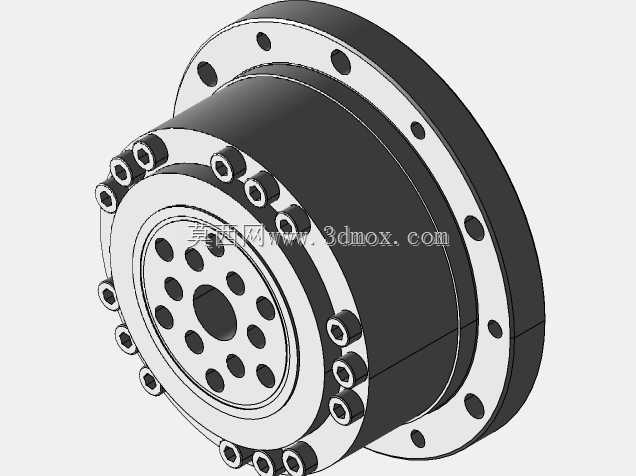

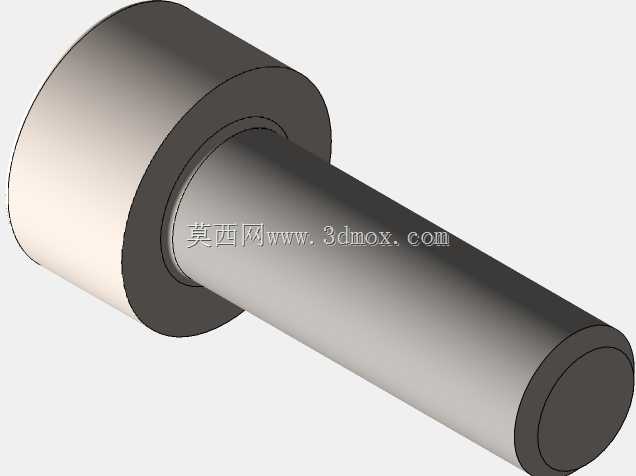

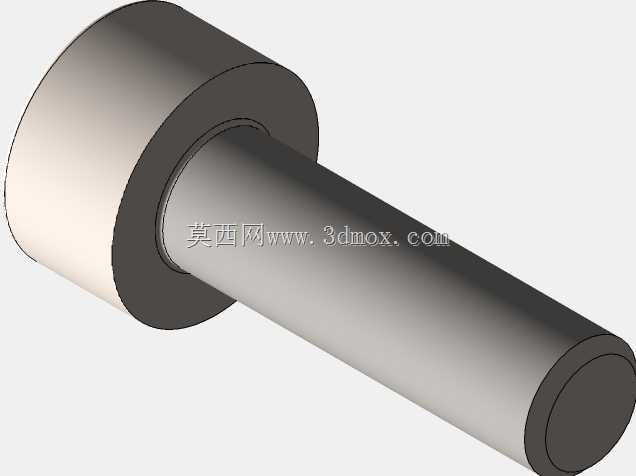

  设计层面这套组件做了一体化的安装适配,电机输出轴与减速器波发生器直接采用抱紧式连接,省去了额外的联轴器结构,既缩短了整体轴向尺寸,也避免了联轴器带来的传动间隙与扭转弹性变形。减速器端的输出法兰采用标准交叉滚子轴承支撑结构,可直接承受径向、轴向与倾覆力矩,多数场景下无需额外加装输出端支撑轴承,能直接连接负载摆臂、转盘等执行件,大幅简化下游设备的结构设计。

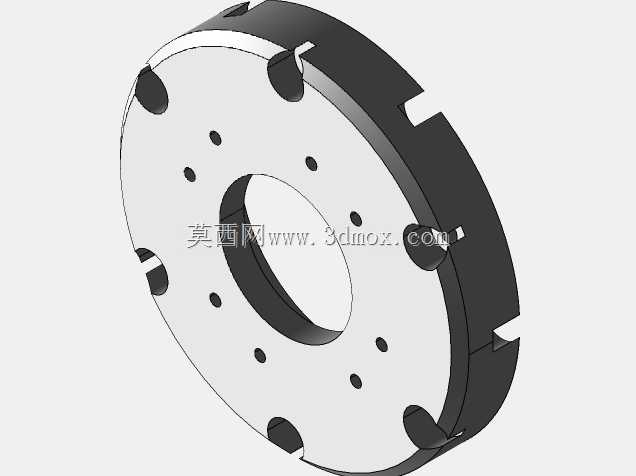

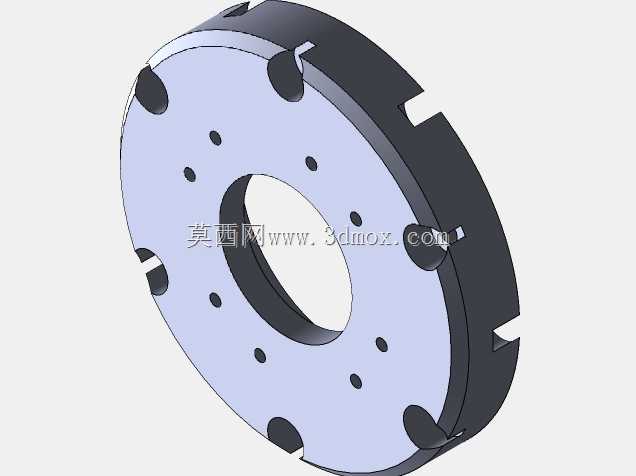

  从安装边界尺寸来看,这套组件的径向最大尺寸集中在减速器端,CSF-17型号的谐波减速器安装法兰外径符合行业通用尺寸规范,安装孔位采用圆周均布设计,可直接适配标准的设备安装面板、关节支座结构;电机端的接线插座、编码器模块都做了侧向布局,不会额外增加轴向安装长度,整体轴向总长控制在紧凑区间,适合在狭小的设备腔体、机械关节内部布置。需要注意的是,这类集成组件在安装时要保证减速器安装面与设备安装基准面的平面度公差,避免安装应力导致减速器内部齿轮啮合偏载,长期运行出现磨损加剧、精度下降的问题;接线时要区分动力线与编码器线的走线槽,避免动力线的电磁干扰影响编码器信号传输稳定性。

  在设备选型匹配时,工程师需要重点核算负载端的实际运行扭矩、峰值加减速扭矩、最高运行转速,确保参数落在该组件的额定输出区间内,尤其是频繁正反转、快速启停的工位,要预留足够的扭矩余量,避免长期过载导致电机过热、减速器柔轮疲劳损坏。这套模型完整还原了组件的外部安装特征、接口位置、外形轮廓,可直接用于设备整体装配的干涉检查、安装空间预留、外部管线布局规划,能帮助结构工程师在设计阶段就完成组件的布局匹配,减少后期打样时出现的安装干涉、尺寸不匹配问题。
