多规格内螺纹连接定制法兰结构

　　在流体输送管路系统、小型液压动力单元、气动控制回路以及特种设备的介质转接部位，这类带内螺纹接口的定制法兰是解决异径管路对接、不同连接形式转换的核心零件，很多现场改造项目里，标准法兰无法匹配现场已有的螺纹接口管路，或者安装空间受限无法使用常规平焊法兰搭配螺纹接头的组合结构，这类一体化的螺纹法兰就成了首选方案，避免了多零件拼接带来的密封点增多、安装同轴度偏差的问题。

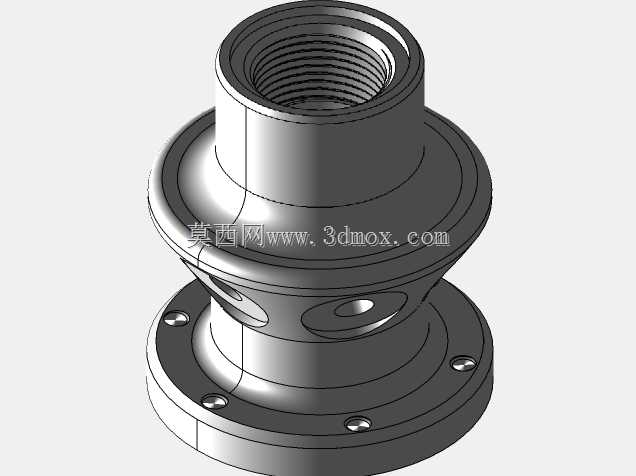

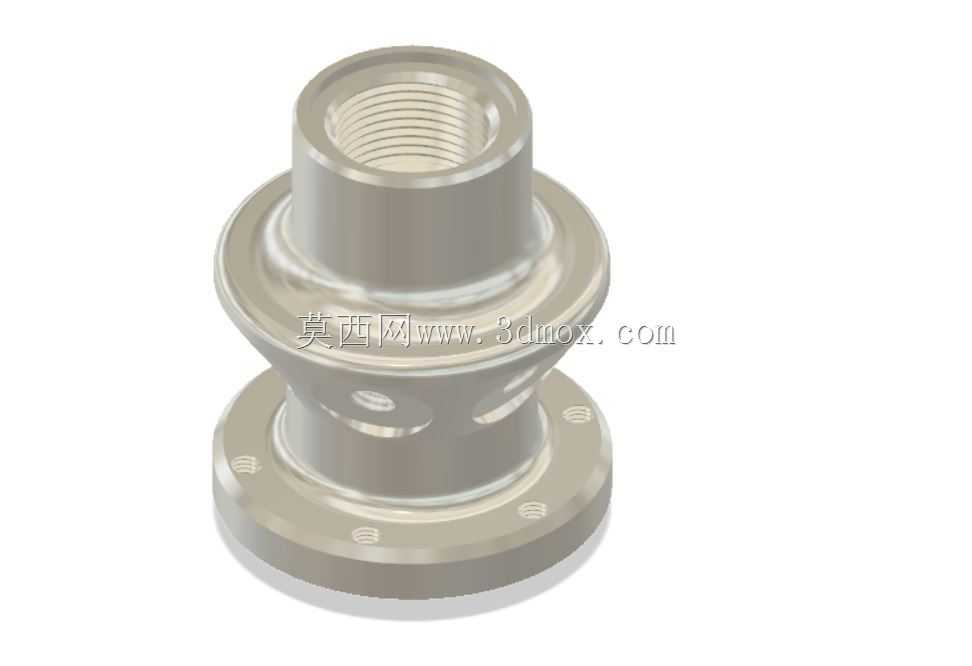

　　从实际使用场景来看，这类法兰常应用在中小通径的气液管路末端，比如车间压缩空气支管路的设备接口、小型液压站的阀块外接油口、化工实验装置的取样管路转接处，相比普通平焊法兰，它不需要额外焊接螺纹接头，上端的内螺纹可以直接拧入外螺纹的管路、阀件或者传感器，下端的法兰盘通过周向均布的安装孔配合螺栓实现与对接法兰面的压紧密封，中间的过渡段做了圆弧收腰设计，一方面是减少零件整体重量，另一方面是优化应力分布，避免管路振动带来的应力集中在法兰盘与筒体的连接直角处，很多现场管路存在持续的压力脉动，直角过渡的结构很容易在交变载荷下出现根部裂纹，圆弧过渡的结构能把应力分散到更大的区域，提升长期使用的疲劳强度。

　　设计这类法兰的时候，首先要确认两端的连接参数，上端内螺纹的规格要匹配对接的外螺纹件，要区分管螺纹、普通紧固螺纹的差异，密封管螺纹还要预留足够的螺纹啮合长度，保证拧紧后能实现密封，不需要额外生料带辅助的情况下也能耐受额定工作压力；下端法兰盘的安装孔分布圆直径、孔位数量、孔径要和对接的标准法兰或者设备接口完全匹配，法兰盘的密封面要根据密封形式选择平面或者凸面，平面密封适合搭配非金属垫片，凸面密封适合压力更高的金属缠绕垫片场景。中间的过渡腔体要做等通径设计，避免通径突变带来的介质流阻增大，尤其是输送带有颗粒的介质时，通径台阶处很容易出现介质沉积，长期使用会堵塞管路，所以内腔的过渡位置要做平滑圆弧处理，和外壁的收腰结构对应，保证壁厚均匀，不管是采用棒料机加工还是铸造毛坯后精加工，均匀的壁厚都能减少加工变形，也能避免铸造时出现缩孔、壁厚差带来的强度薄弱点。

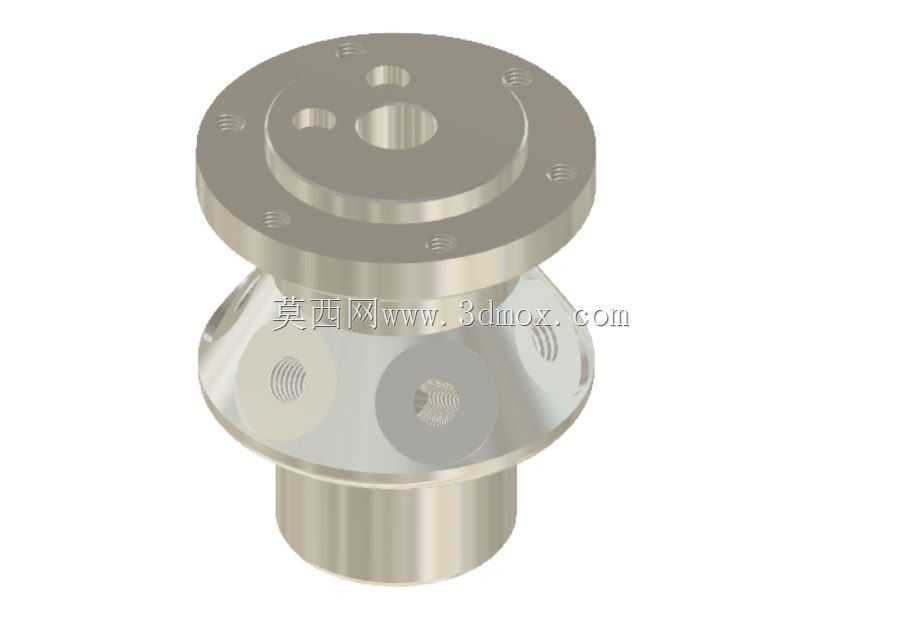

　　安装边界方面，这类法兰的整体轴向尺寸要控制在安装空间允许的范围内，上端螺纹段的长度要保证对接件拧紧后不会顶到法兰内腔的台阶面，同时要有足够的螺纹啮合扣数，一般公称通径15到25的规格，螺纹啮合长度不小于1.2倍的螺纹公称直径，才能保证连接强度和密封性能；下端法兰盘的外径要比安装孔分布圆大出足够的尺寸，保证螺栓拧紧时垫片有足够的压紧宽度，不会出现垫片压偏、挤出的问题。周向的安装孔要做均匀分布，孔位的角度公差要控制在允许范围内，避免现场安装时螺栓无法穿入，法兰盘的端面和上端螺纹的轴线要保证足够的垂直度，不然拧紧后会出现管路偏斜，带来附加的安装应力，时间长了会出现螺纹松动或者密封泄漏。另外法兰侧面的工艺孔是做压力试验用的，加工完成后可以通过这个孔通入试验介质，检测法兰本体的密封性，也可以作为泄压孔使用，当两端密封出现泄漏时，介质可以从这个孔排出，避免压力积聚在两层密封之间破坏密封结构。

　　实际选型使用的时候，还要根据输送介质的腐蚀性、工作温度、工作压力选择对应的材质，普通水、压缩空气场景可以用普通碳钢做表面镀锌处理，腐蚀性介质场景可以用304或者316不锈钢材质，高压场景还要对法兰做调质处理，提升整体强度，安装时螺栓要对角均匀拧紧，避免法兰面受力不均出现翘曲导致泄漏，螺纹连接部位要根据介质特性选择合适的密封填料或者密封胶，保证螺纹连接处的密封可靠性。
