简约数码管显示桌面电子闹钟结构设计

　　日常办公与居家场景里，桌面计时装置的结构合理性直接影响使用体验，这款数码显示闹钟的结构设计，首先围绕桌面放置的稳定性做了核心考量，整体采用长方体一体化壳体结构，壳体边缘做了小半径倒角处理，既避免锐边带来的磕碰风险，也能在注塑生产阶段减少应力集中问题，提升壳体成型后的结构强度。壳体底部预留了整圈防滑垫安装槽，安装槽深度控制在1.2mm，配套的防滑垫采用丁腈橡胶材质，装配后突出壳体底面0.8mm，能够在木质、玻璃、金属等不同材质的桌面保持足够静摩擦力，避免日常触碰时出现滑移掉落的情况。

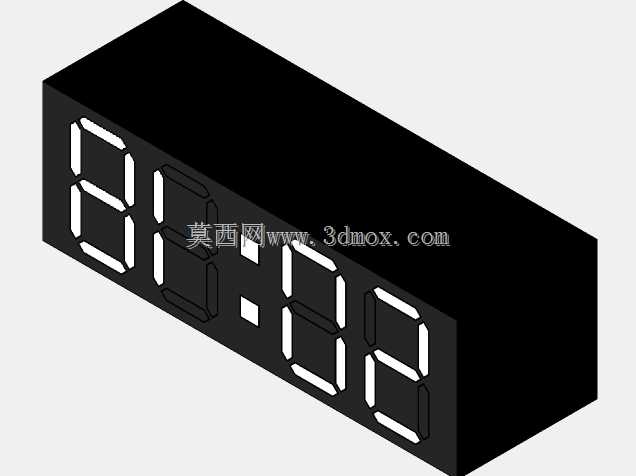

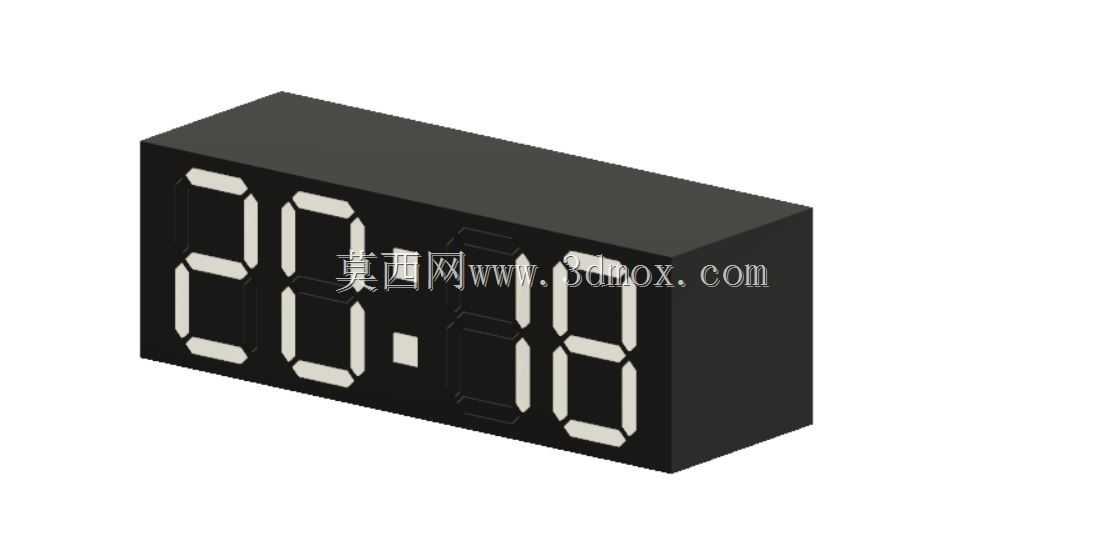

　　显示部分采用大尺寸七段数码管作为显示载体，数码管的安装位在壳体正面预留了下沉式定位槽，定位槽与数码管外周的配合间隙控制在0.15mm，既能够保证数码管装配时的定位精度，避免显示区域出现偏位漏光问题，也给后续生产环节的点胶固定留出足够操作空间。数码管前方的显示视窗采用半透明磨砂PC材质，视窗与壳体正面的配合采用卡扣式连接，卡扣均匀分布在视窗四周边缘，单个卡扣的卡合量设计为0.6mm，既能够保证日常使用中视窗不会意外脱落，也方便售后维修时无需破坏壳体即可拆卸更换内部显示组件。

　　内部结构布局上，将主控电路板放置在壳体中部的定位柱上，定位柱高度统一为8mm，保证电路板与壳体内壁之间留出足够的走线空间，同时避免电路板与壳体内壁直接接触，减少运输过程中震动带来的元器件脱焊风险。电池仓设计在壳体背部下方位置，电池仓盖采用滑扣式结构，滑扣的导向筋长度设计为12mm，开合过程中不会出现卡滞，电池仓内部预留了正负极弹片的安装位，弹片采用磷青铜材质镀镍处理，保证长期使用后的接触可靠性，同时电池仓与主控板之间预留了2mm的隔离筋，避免电池漏液时直接腐蚀电路板元器件。

　　功能按键的设计充分考虑了日常盲操作的使用需求，按键设置在壳体顶部位置，单个按键的凸起高度设计为3mm，按键表面做了细微的防滑纹理，按键与壳体上的按键孔配合间隙控制在0.2mm，按键下方对应位置设置了轻触开关的定位柱，保证按键按下时的行程一致，触发反馈清晰，不会出现按动卡顿或者触发失效的问题。蜂鸣器的出声孔设计在壳体背部上方区域，出声孔采用矩阵式排布，单个孔径1mm，孔间距2mm，出声孔内侧预留了防尘网的安装槽，防尘网采用尼龙材质，能够阻挡日常使用中的灰尘进入壳体内部，同时不会对蜂鸣器的出声效果造成明显衰减。

　　从安装边界来看，这款闹钟的整体外形尺寸控制在桌面摆放的合理区间，长度方向尺寸适配常规桌面置物架的格间宽度，高度方向不会遮挡显示器下方的视线，深度方向保证放置时的重心落在壳体支撑面范围内，即使在倾斜5度的桌面放置也不会出现倾翻。结构设计阶段充分考虑了量产的工艺性，壳体上下盖的连接采用螺丝加卡扣的组合方式，螺丝孔全部设计在壳体背部和底部的隐藏位置，不会破坏产品正面的外观完整性，所有壳体的筋位厚度都控制在主体壁厚的0.7倍，避免注塑生产时出现缩痕、翘曲等成型缺陷，同时筋位的排布充分考虑了壳体的抗形变能力，在10N的正面按压力度下，壳体形变量不超过0.3mm，不会挤压到内部的显示组件和电路板。

　　在实际使用场景中，这款闹钟除了基础的时间显示功能外，结构上预留了闹钟提醒模块的安装空间，蜂鸣器的安装位设置了减震泡棉的贴装位置，避免蜂鸣器工作时的震动传递到壳体产生多余的共振噪音。数码管的显示亮度调节组件也在电路板上预留了安装位置，对应壳体侧面预留了调节旋钮的安装孔，用户可以根据不同环境光线条件调整显示亮度，避免夜间亮度过高影响休息，白天亮度过低看不清显示内容。整体结构没有多余的复杂传动部件，所有组件都采用模块化设计，各个功能模块之间通过接插件连接，生产装配时可以按照不同工位分步组装，提升装配效率，后续维修时也可以单独更换故障模块，降低维护成本。
