工业设备用按压式操作按钮结构设计

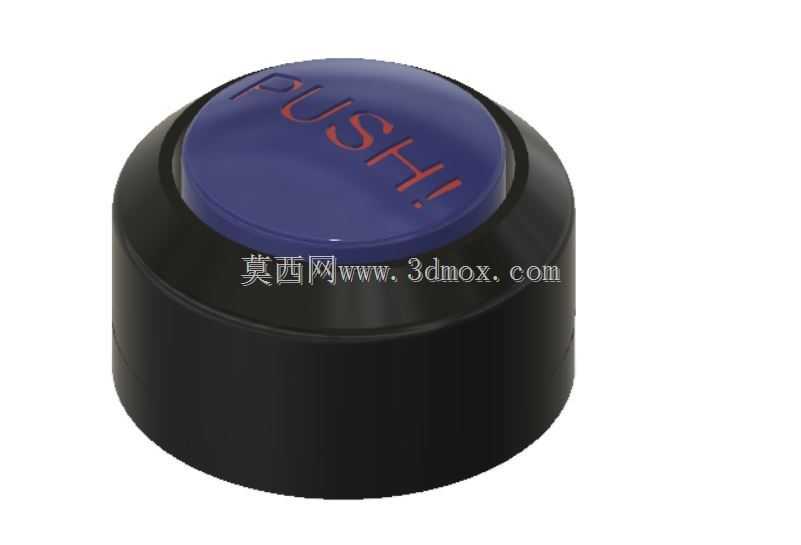

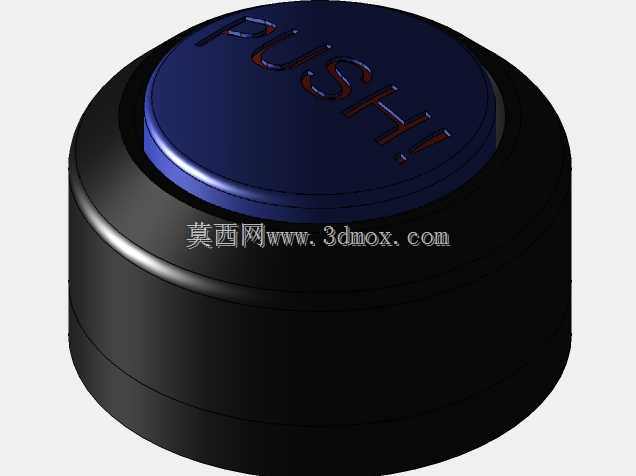

　　在各类工业控制柜体、自动化设备操作面板、小型试验装置的人机交互端，按压式操作按钮是出现频率极高的基础控制元件，这类元件承担着设备启停、功能切换、信号触发的核心交互作用，其结构合理性直接影响操作手感、使用寿命与设备交互效率。这款按钮采用分体式结构设计，整体分为按压帽、基座壳体两个核心部分，其中按压帽选用耐磨工程塑料材质，表面做哑光防滑处理，顶部预留标识刻印区域，可根据实际使用需求标注功能字符，避免现场操作时的误触风险。基座部分采用圆柱式安装结构，侧壁做等壁厚设计，既保证整体结构强度，又能控制整体重量，适配面板嵌入式安装场景。从实际应用场景来看，这类按钮可覆盖低压控制柜面板、小型自动化单机操作端、教学试验台、

　　消费类电子触发装置等多个场景，不同场景下对按钮的按压力度、回弹行程、防护等级有差异化要求，这款结构在设计时预留了内部弹性元件的安装空间，可根据需求更换不同刚度的复位弹簧，适配0.5N到3N不等的按压力度需求，满足轻工业操作与重工业设备的不同交互要求。设计过程中优先考虑了安装兼容性，基座外径采用行业通用的安装尺寸标准，可直接适配市面主流的面板开孔尺寸，无需额外定制安装孔位，降低现场改造与装配的工作量。按压帽与基座之间预留了均匀的配合间隙，单边间隙控制在0.2mm到0.3mm之间，既保证按压过程中无卡滞、偏斜问题，又能避免间隙过大导致的灰尘、碎屑进入内部结构，延长元件的无故障使用周期。按钮的按压行程设计为4mm，属于短行程触发结构，

　　操作时无需过大的按动距离，适合高频次触发的使用场景，比如生产线工位的信号确认、设备点动操作等场景，可降低操作人员长时间操作的手指疲劳度。结构细节上，按压帽边缘做了R2的圆角过渡处理，没有尖锐棱角，操作时手指接触的触感更柔和，同时避免边角磕碰造成的零件崩边问题。基座底部预留了接线端子的安装空间，可适配焊接式、插片式两种接线方式，方便不同布线习惯的装配人员选择，基座侧壁还设计了防转卡槽，嵌入面板安装后可避免按钮随按动操作发生旋转，保证顶部标识方向始终与操作视角对齐。从结构强度角度考量，基座壁厚设计为2.5mm，可承受常规安装时的锁紧力，不会因为面板螺母锁紧而发生壳体变形，按压帽的顶部壁厚设计为3mm，可承受单次100N以内的意外冲击力，

　　避免现场重物磕碰导致的按钮破损。在人机交互的细节设计上，按压帽的顶面做了微弧面处理，弧度与手指指腹的自然弧度贴合，按压时的接触面积更大，压强分布更均匀，相比平面顶面的按钮，长时间操作的不适感明显降低。内部的运动导向结构采用直壁导向设计，导向长度达到8mm，保证按压过程中按压帽始终沿轴向运动，不会出现侧向偏移导致的卡滞问题，复位弹簧的安装位置做了同轴定位凸台，避免弹簧在压缩、回弹过程中发生偏斜，保证每次按动的手感一致性。这款按钮的结构没有多余的复杂零件，整体拆分后仅为按压帽、基座、复位弹簧、触点组件四个部分，装配流程简单，适合批量生产组装，同时后期维护更换也十分便捷，无需专用工具即可完成拆卸检修。针对不同使用环境的需求，结构上预留了密封胶圈的安装槽位，可在按压帽与基座的配合位置加装O型密封圈，将防护等级提升至IP65，适配有少量溅水、粉尘的生产车间场景，无需额外更换整体结构即可完成防护等级升级。在安装边界方面，按钮整体嵌入面板后的突出高度为12mm，不会因为突出过高造成现场人员的意外触碰，也不会因为突出过短导致操作时难以找准位置，面板后方的预留安装深度为18mm，适配厚度1mm到5mm的各类设备面板，包括冷轧钢板柜体、亚克力操作面板、PVC绝缘面板等常见面板材质，锁紧螺母采用细牙螺纹设计，锁紧后防松性能优异，设备运行产生的振动不会导致螺母松动移位。
