谐波传动Csf-17-50精密传动部件

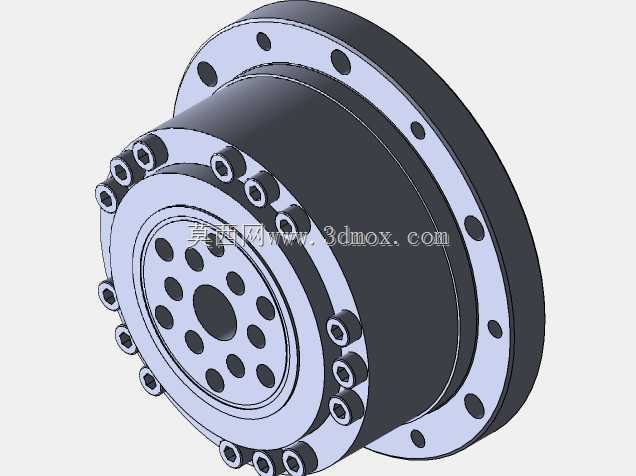

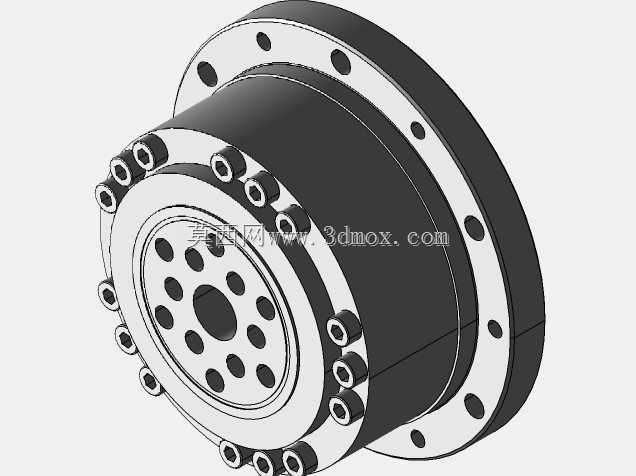

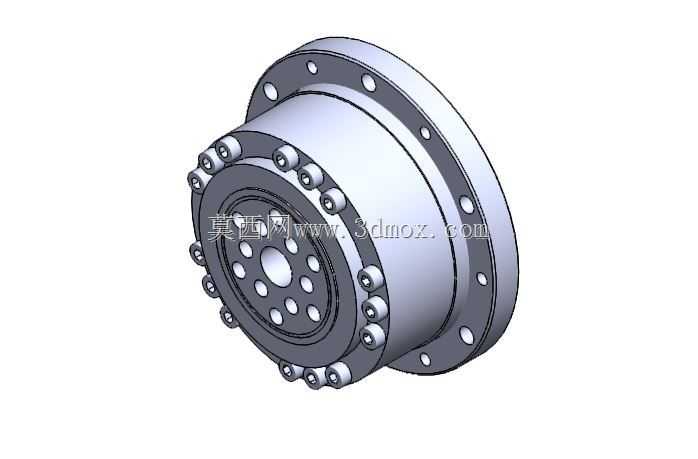

在精密传动领域，谐波传动部件凭借其独特的传动原理，在小空间内实现大减速比的特性，被广泛应用于各类对传动精度、安装空间有严苛要求的场景中。这款Csf-17-50谐波传动部件，从结构设计上就瞄准了紧凑型精密传动的需求，整体采用杯型柔轮的经典谐波结构布局，输入端与输出端采用法兰式安装接口，能直接适配多数工业机器人关节、精密回转工作台、半导体晶圆搬运设备、医疗检测仪器转台等场景的安装需求。

从实际使用场景来看，这类谐波传动部件常被用于工业机器人的小臂、腕部关节，这类位置不仅要求传动部件能提供足够的输出扭矩，还要求传动回差极小，保证机器人末端执行器的定位精度，同时关节位置的安装空间十分有限，传统的行星减速器、齿轮减速器很难在同等体积下达到相同的减速比与传动精度，而谐波传动刚好能填补这一应用空白。除此之外，在高精度的数控转台、光学检测设备的调焦机构、航空航天领域的伺服传动机构中，这类小规格谐波传动部件也有着大量应用，其零背隙、高传动效率的特性，能保证设备在频繁正反转的工况下依然保持稳定的传动精度，不会因为传动间隙导致设备定位出现累积误差。

从产品功能特性来看，这款Csf-17-50谐波传动部件的减速比为50，额定输出扭矩能覆盖多数轻载精密传动场景的需求，整体质量仅0.68kg，在同规格减速比的传动部件中重量优势十分明显，能有效降低设备运动部件的惯量，提升设备的动态响应性能。其结构主要由刚轮、柔轮、波发生器三个核心部分组成，波发生器作为输入端，连接伺服电机的输出轴，通过内部的柔性轴承使柔轮产生可控的弹性变形，柔轮的外齿与刚轮的内齿啮合来实现运动与动力的传递，这种传动方式不存在普通齿轮传动的啮合间隙，传动回差可以控制在1弧分以内，完全满足精密传动场景的精度要求。

在设计思路上，这款谐波传动部件充分考虑了实际安装与维护的便利性，输出端的法兰盘上均匀分布了安装螺纹孔与定位销孔，安装时可以通过定位销孔快速实现部件的同轴定位，再通过螺栓完成紧固，不需要额外设计复杂的安装转接结构。输入端的波发生器采用标准的轴孔连接方式，能直接适配市面上多数同规格伺服电机的输出轴，不需要额外定制连接轴套。部件的外壳采用一体化的刚性设计，能承受一定的径向与轴向负载，在常规的传动工况下不需要额外增加支撑轴承，简化了设备整体的结构设计。柔轮采用高强度合金材料经过特殊热处理工艺加工，在保证足够韧性的同时具备优异的耐磨性能，能承受长期反复的弹性变形而不会出现疲劳损坏，有效提升了部件的使用寿命。刚轮的内齿采用高精度磨齿工艺加工，齿形精度达到国标5级以上，保证与柔轮啮合时的平稳性，降低传动过程中的振动与噪音。

从外形尺寸与安装边界来看，这款谐波传动部件的规格代号为17，对应的安装法兰外径、整体长度都遵循行业通用的尺寸标准，能直接替换同规格的其他品牌谐波传动部件，不需要对设备的安装结构进行修改。安装时需要注意保证输入端与输出端的同轴度，同轴度误差需要控制在0.02mm以内，避免因为安装偏心导致柔轮出现额外的附加应力，影响部件的使用寿命。部件的安装面需要保证足够的平面度，平面度误差不超过0.01mm，防止安装后部件外壳出现变形，影响内部齿轮的啮合状态。在实际选型时，需要根据设备的负载转速、工作扭矩、冲击负载情况核算安全系数，一般在连续运转的工况下安全系数需要取1.5以上，在存在频繁正反转、冲击负载的工况下安全系数需要取2以上，避免部件出现过载损坏。日常使用时，部件内部填充了专用的润滑脂，在额定工况下可以长时间免维护运行，不需要频繁更换润滑脂，降低了设备的维护成本。
