RLP50S拉线式线性编码器结构设计

项目分类:传感器 发布时间:2021-10-21 ID:333301
  • RLP50S拉线式线性编码器结构设计
  • RLP50S拉线式线性编码器结构设计
  • RLP50S拉线式线性编码器结构设计

  做自动化设备结构设计的同行,大概率都碰到过长行程直线位移检测的选型难题——光栅尺怕粉尘油污,磁栅尺安装同轴度要求高,碰到设备运动轨迹有小幅偏摆、安装空间局促的工况,拉线式线性编码器往往是更务实的选择,这次拆解建模的RLP50S系列编码器,就是这类场景里适配性极强的一款检测元件。

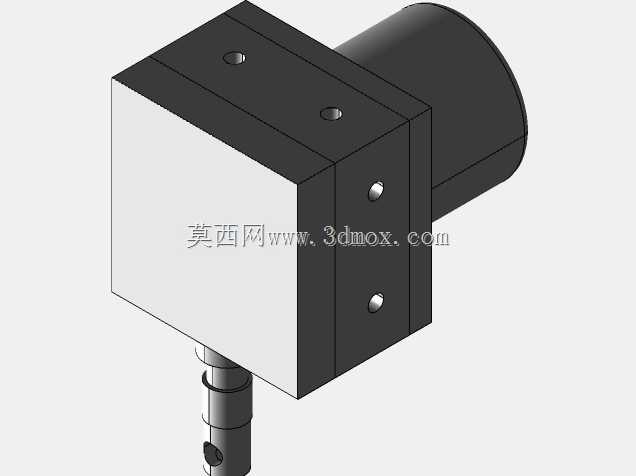

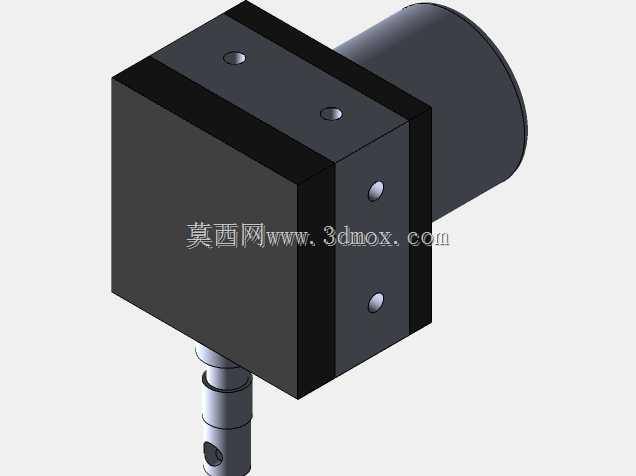

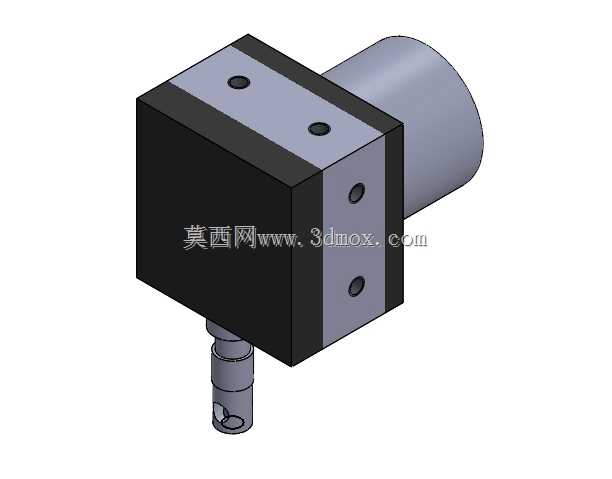

  先从实际安装边界说起,这款编码器的主体是方型壳体加侧出测量头的布局,方型主体的安装面预留了两个同轴定位孔,不用额外做复杂的定位工装,只要在安装基板上打两个对应规格的定位销孔,再用两颗内六角螺丝就能完成主体固定,安装面的平面度要求只要达到普通机加工的Ra3.2就能满足密封和定位需求,不用额外刮研或者加调整垫片。侧出的测量端是圆柱形出线/出轴结构?不对,这款是底部出拉线的结构,拉线的引出端是带安装孔的金属接头,这个接头要固定在被测运动部件上,安装的时候要注意,拉线拉出的方向在全行程范围内要尽量和编码器主体的拉线收放方向保持平行,最大允许偏角不要超过3度,不然会加剧拉线导向口的磨损,长期使用会出现测量精度漂移。

  从功能特性上看,这款编码器的有效测量长度是1米,输出的是脉冲信号,供电是5V直流,接线定义很清晰,红色线接电源正,黑色线接电源地,白色线是脉冲信号输出,不用额外接信号放大模块,直接可以对接普通的PLC高速计数端口或者运动控制卡,省了不少接线和调试的功夫。内部的结构设计其实很见功底,方型壳体内部分成三个腔室,最外侧是拉线的导向和防尘结构,用的是含油轴承加双层毛毡密封,既能给拉线做往复运动的导向,又能阻挡车间里的切削液、金属粉尘进入内部卷簧腔;中间腔是恒力卷簧和拉线收纳轮,卷簧的扭力做了梯度匹配,拉线全拉出和收回状态下的拉力差控制在15%以内,不会出现行程末端拉力过大拉坏接头,或者收回起始段拉力不足导致拉线松垮跳数的问题;最靠近侧出圆柱端的腔室是光电编码盘和信号处理电路板,这个腔室做了独立的密封胶圈,和前面的卷簧腔完全隔开,就算卷簧腔有少量粉尘渗入,也不会影响光电码盘的信号读取,这也是这款编码器能在机加工、物流分拣这类粉尘较多的场景下稳定工作的核心设计点。

  说到实际应用场景,这款编码器的适配范围其实比很多人想象的广,在普通的立式铣床、车床改造里,它可以替代传统的光栅尺做坐标轴的位置反馈,安装的时候不用像光栅尺那样要求和导轨全程平行,只要把主体固定在床身不动端,拉线接头固定在滑板的运动端,简单调整拉线方向就能用,对老旧设备改造的现场施工要求低很多;在物流分拣的摆轮设备、提升机的升降工位上,它可以用来检测运动部件的实时位置,给PLC提供位置信号触发分拣动作或者减速停止,因为拉线是柔性连接,就算设备运行中有小幅的振动或者位置偏移,也不会像硬连接的检测元件那样出现憋坏部件的问题;还有在一些非标自动化的长行程移栽机构上,比如龙门式上下料设备,行程超过1米的时候,普通的光栅尺成本会高很多,这款编码器的成本只有同行程光栅尺的三分之一左右,而且抗振动性能更好,设备运行中的小幅冲击不会导致检测信号丢失。

  做三维建模的时候,特意把几个容易被忽略的安装细节做了还原:比如底部拉线出口的金属导向套是突出壳体表面2毫米的,设计安装护罩的时候要给这个位置留出至少5毫米的间隙,避免护罩刮蹭拉线;侧端的圆柱结构其实是编码器的电路端盖,上面没有安装孔,不要尝试在这个端盖上打孔固定,不然会钻坏内部的电路板;主体上的两个安装孔是沉头孔设计,适配M4的内六角螺丝,沉头深度是5毫米,选螺丝的时候要注意长度,不要让螺丝顶到壳体内部的卷簧或者码盘结构。另外,拉线的拉出速度是有上限的,设计选型的时候要算好被测部件的最大运动速度,不要超过编码器允许的最大拉线速度,不然会出现内部卷簧收线跟不上,拉线松脱绕线的问题,这款RLP50S的最大允许拉出速度是1m/s,大部分普通工业场景的运动速度都能覆盖,要是碰到高速运动的工况,就得选更高线速的型号了。

  还有个现场调试容易踩的坑,这款编码器的零点位置是拉线完全收回的位置,安装的时候不要在拉线拉出的状态下固定接头,要先把编码器主体固定好,让拉线自然收回到底,再把接头拉到被测部件的零位位置固定,这样全行程的测量范围才能完全覆盖1米的有效长度,不然会出现行程末端拉线拉到头,或者零位位置不对导致测量行程不足的问题。另外接线的时候要注意,电源线不要接反,虽然内部有反接保护电路,但长期反接还是会烧坏信号处理板,信号线要和动力线分开走线,不要和伺服电机的动力线绑在同一个线槽里,避免强电干扰导致脉冲计数不准。

  从结构设计的合理性来看,这款编码器把易损的拉线导向部件做成了可更换的结构,导向套是螺纹连接在壳体上的,长期使用磨损之后,不用拆开整个壳体,只要拧下导向套更换新的就能继续使用,维护成本很低;内部的卷簧组件也是模块化设计,要是出现卷簧疲劳拉力不足的问题,直接更换整个卷簧轮组件就行,不用更换整个编码器,对长期使用的设备运维来说很友好。壳体用的是铝合金压铸成型,表面做了黑色阳极氧化处理,重量轻而且抗腐蚀,在有少量切削液或者潮湿的环境下也不会生锈,侧端的端盖用的是ABS工程塑料?不对,实际拆解看是锌合金压铸的,和铝合金壳体之间用橡胶密封圈密封,防护等级能达到IP54,普通的工业车间环境完全够用。
