24V低压直流有刷驱动电机结构设计

在小型自动化输送线、桌面级数控设备、户外便携作业机具、医疗辅助护理装置这类对供电安全等级有明确要求的场景里，24V等级的直流动力单元一直是选型清单里的高频选项，这类电压等级属于行业公认的安全特低电压区间，即便设备出现绝缘破损、线路外露的异常工况，也不会对操作人员造成电击伤害，同时配套的开关电源、蓄电池组供电方案都非常成熟，不需要额外搭建高压配电回路，设备整体的布线成本、安全防护成本都能得到有效控制。

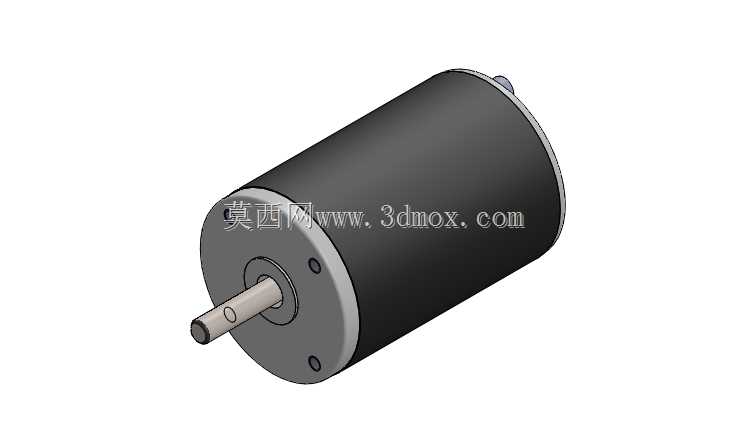

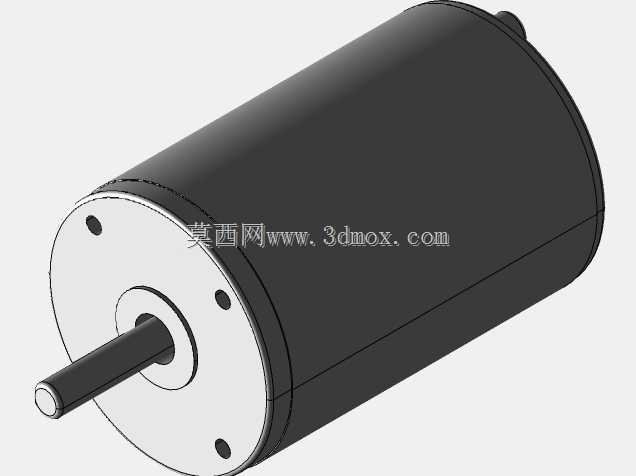

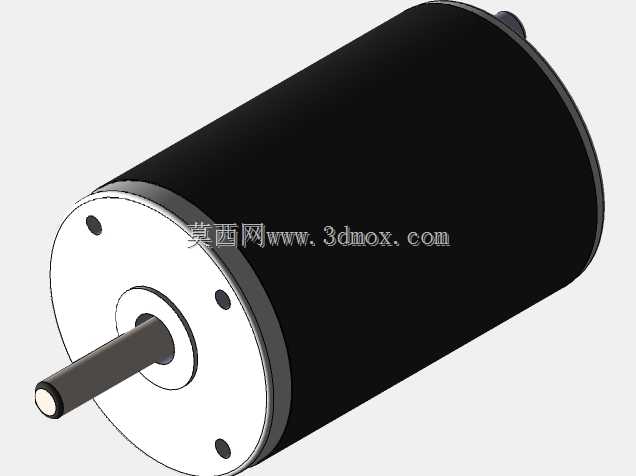

这款圆柱式出轴的直流电机，采用了行业内通用的圆形机壳封装结构，机壳主体采用拉制无缝钢管加工成型，表面做哑光黑色氧化防锈处理，既可以在常规工业车间的多尘、轻度油污环境下长期使用不出现表层锈蚀，也能通过金属壳体直接把电枢运转产生的热量传导到外界空气里，不需要额外加装散热鳍片或者风冷结构，整体结构非常紧凑。出轴端采用端盖压装配合定位销锁紧的结构，端盖上预留的三个安装沉孔呈120度均匀分布，适配市面上绝大多数同尺寸规格的电机安装支架、减速箱连接法兰，选型替换的时候不需要重新加工安装位，能大幅缩短设备改型、故障替换的周期。输出轴采用标准圆柱光轴配合扁位定位的结构，轴端加工的扁位可以和同步轮、联轴器、小齿轮的锁紧螺丝直接配合，不需要额外加工键槽，小扭矩传动场景下的装拆效率非常高，轴根部加装的含油轴承可以承受一定的径向载荷，适配皮带传动、齿轮直接啮合这类常见的动力输出连接方式。

从结构设计的逻辑来看，这款电机的内部采用经典的有刷直流电枢结构，永磁体贴附在机壳内壁形成恒定定子磁场，绕线电枢通过换向器和碳刷组件实现电流换向，相比无刷直流电机的结构，这种设计的驱动电路非常简单，只需要通过直流调压模块就能实现0到额定转速区间的无级调速，正反转切换只需要调换两根供电线的极性即可，不需要搭配复杂的电子换向驱动器，对于成本敏感、控制逻辑简单的设备来说，整体方案的性价比非常突出。机壳尾端采用封闭式端盖结构，没有预留外露的通风孔，可以阻挡车间内的金属碎屑、纺织纤维、户外扬尘进入电机内部，避免碳刷和换向器的接触表面被异物磨损，能有效延长碳刷的维护周期，适配多尘、轻度淋溅的作业场景。

在实际安装适配的过程中，这类圆柱型直流电机的安装边界非常清晰，机壳的圆柱外圆可以配合抱箍式安装支架实现任意角度的固定，不管是水平安装驱动输送辊筒，还是垂直安装驱动升降丝杆，都不需要定制特殊的安装转接件。出轴的轴向伸出长度经过标准化设计，搭配常用的梅花联轴器、同步带轮的时候，不会出现轴伸过长干涉设备内部结构、或者轴伸过短无法锁紧传动件的问题。额定工况下的转速和扭矩参数，刚好覆盖小型设备的动力需求区间，既可以直接输出动力驱动低转速大负载的执行机构，也可以搭配行星减速箱、蜗轮蜗杆减速箱进一步放大输出扭矩，适配更大负载的传动场景。

在设备选型匹配阶段，这类24V直流电机的适配性非常广，比如在小型皮带输送机上，它可以直接驱动主动辊筒运转，配合调速器就能根据生产节拍灵活调整输送速度；在桌面式3D打印设备、小型数控雕刻机上，它可以作为送料机构、辅助轴的动力源，低压供电的特性也符合桌面设备的安全规范；在户外便携的园林修剪工具、小型农用作业机具上，它可以直接搭配24V锂电池组供电，不需要依赖市电网络就能独立作业；在医疗护理床、电动移位机这类康复辅具里，24V的安全电压配合稳定的动力输出，既能满足负载升降、移位的动力需求，也能满足医疗设备的电气安全强制要求。

建模过程中对电机的各个配合尺寸都做了公差适配，机壳和两端端盖的配合公差采用基孔制间隙配合，既保证端盖可以顺利压装到位，也不会出现配合过松导致的运转同心度偏差；输出轴和端盖轴承位的配合采用过渡配合，避免长期正反转切换的时候轴和轴承内圈出现相对滑动磨损；安装孔的位置度公差严格按照行业通用标准设定，保证和标准支架、法兰对接的时候不需要二次修配。整个模型的外形细节还原了实物的倒角、退刀槽、表面纹理特征，在做设备整体装配干涉检查的时候，可以完全模拟真实电机的安装空间，避免设计阶段出现预留空间不足、传动件和电机本体干涉的问题，能有效减少样机试制阶段的改模次数，缩短设备的研发周期。
