德国进口微型直流有刷电机三维结构

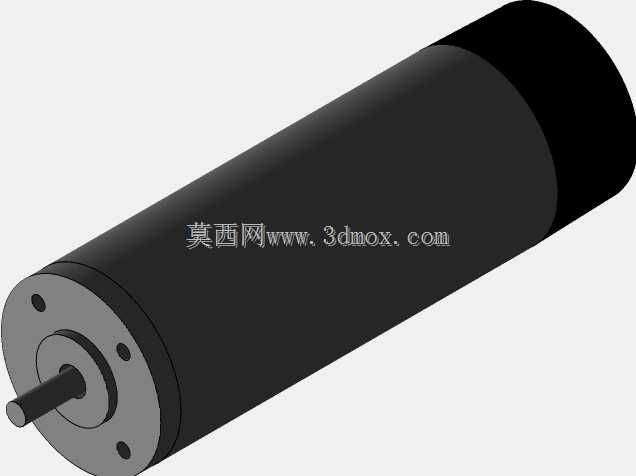

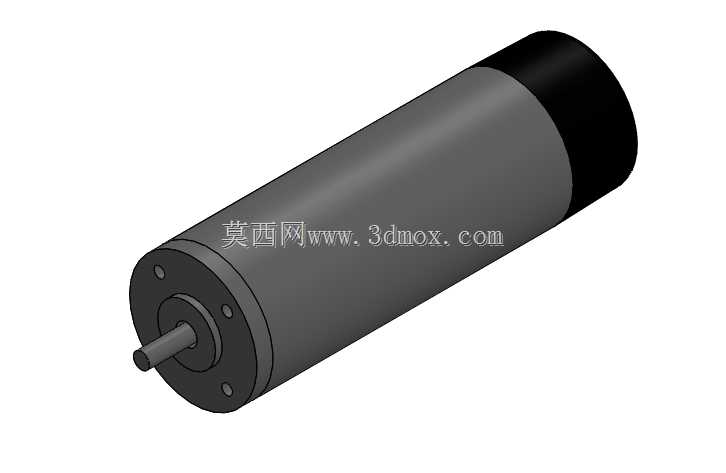

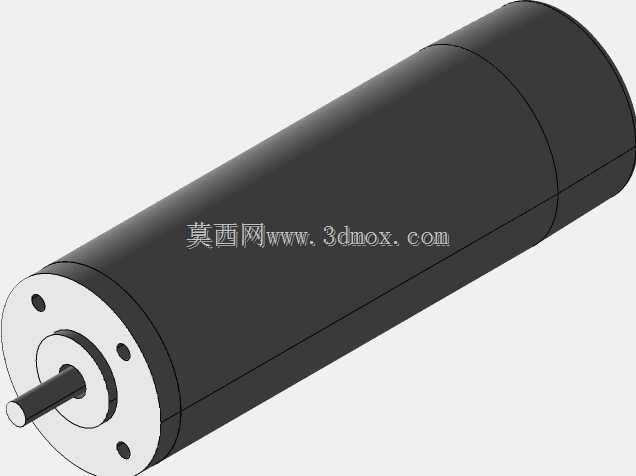

　　在小型自动化输送线的工位调整机构、实验室精密流体计量泵的驱动端、桌面级点胶设备的位移执行模块里，这类小尺寸圆柱型直流电机的出镜率一直不低，很多做小型非标设备的结构工程师在选型初期，都会先找同规格的三维模型核对安装边界，避免后期打样出现装配干涉。这款电机采用圆柱型一体式机壳设计，输出端为带安装法兰的端盖结构，法兰上预留四个均布的安装孔位，输出轴从端盖中心伸出，轴端为光轴设计，可通过联轴器连接负载，也可直接适配小型同步轮、齿轮做传动输出。从实际应用场景来看，这类小扭矩电机常被用在对安装空间有严格限制的设备上，比如便携检测设备的样本推送机构、小型分拣设备的拨料驱动、医疗设备的微量进给单元，额定工况下输出扭矩能满足轻载连续运转的需求，

　　21V供电的参数也适配多数工业小型设备的低压供电回路，不用额外增设高压配电模块。做三维建模的时候，首先要确认的是安装法兰的止口尺寸，这个尺寸直接决定了电机和设备安装板的配合精度，止口和安装板的配合公差一般选H7/h6，既能保证装配同轴度，又不会出现装拆困难的问题；其次是输出轴的轴径和伸出长度，这个尺寸关系到联轴器的选型，如果轴伸长度过长，带负载运转时容易出现轴端挠曲，影响传动稳定性，过短则会导致联轴器无法完全锁紧，出现打滑空转的问题。机壳部分的外径尺寸也是设计时需要重点核对的边界，很多小型设备的安装腔是封闭式结构，机壳和腔体内壁之间要预留至少2mm的散热间隙，避免长时间运转时热量堆积，影响电机使用寿命；机壳尾部的端盖是封闭结构，

　　没有预留散热孔，防护等级相对更高，适合在有少量粉尘、轻微溅水的工况下使用，不用额外加装防尘罩。从设计思路上来说，这类微型电机的结构做了高度集成化处理，把定子、转子、换向器、碳刷组件全部整合在圆柱机壳内部，没有多余的外置结构，整体外形规整，在做设备布局的时候，可以把电机直接嵌入安装板的预留孔内，只露出输出端法兰做固定，能最大程度节省设备内部的安装空间。实际选型搭配的时候，要注意负载的转动惯量和电机输出扭矩的匹配，这类小电机的堵转扭矩余量不大，如果负载惯量超过电机转子惯量的5倍，启动时容易出现丢转、启动无力的情况，必要的时候可以在输出端加装微型行星减速器，提升输出扭矩的同时降低输出转速，适配不同的负载转速需求。安装固定的时候，

　　法兰上的四个安装螺丝要采用对角锁紧的方式，锁紧力矩控制在合理范围内，避免用力过大导致端盖变形，卡滞内部转子，运转时出现异响或者电流过大的问题；接线部分要注意正负极的对应，反转工况下要提前确认电机是否支持双向运转，部分同类型电机的碳刷角度是按单转向优化的，长时间反转会加剧碳刷磨损，缩短使用寿命。在做设备的三维布局阶段，把这款电机模型导入装配体后，除了核对静态的安装尺寸，还要模拟电机的维护拆装空间，确保后期更换电机的时候，不用拆解周边其他部件就能直接拆下安装螺丝，抽出电机，降低后期设备的维护难度；另外要注意电机输出轴和负载轴的同轴度调整，两轴的径向偏差要控制在0.1mm以内，角度偏差控制在0.5°以内，避免运转时出现额外的径向力，损坏电机轴承或者输出轴。
