T8法兰型梯形丝杠传动螺母结构

　　做非标自动化设备的线性传动结构选型时，T8规格的梯形丝杠螺母是小负载直线运动场景里绕不开的基础零件，很多桌面级3D打印机Z轴升降、小型检测设备的探针进给、教学实验台的位移调节机构里，都能见到这类带法兰安装边的铜质螺母。和常规的圆螺母直装结构不同，这款法兰式T8螺母不需要额外加工安装抱座，法兰盘上预留的四个通孔可以直接穿螺丝固定在设备的移动滑台端面，安装环节能省掉不少适配加工的工作量，对小批量设备的组装调试来说十分友好。

　　从实际传动需求出发，这款螺母适配公称直径8mm的T型丝杠，匹配的导程为8mm、螺距2mm，也就是丝杠为四头梯形螺纹结构，这种参数搭配的好处是，丝杠单圈转动就能带动滑台前进8mm，相比同直径2mm导程的单头丝杠，进给速度能提升四倍，同时四头螺纹的啮合接触面更大，传动过程中的受力分布更均匀，不会出现单头螺纹容易卡滞、单侧磨损过快的问题。很多人做小型升降结构时容易忽略螺纹头数对负载的影响，单头T8螺母的螺纹啮合牙数虽然不少，但受力集中在少数几个牙侧面，频繁往复运动后很容易出现磨损间隙，四头结构的四个螺纹起点均匀分担轴向负载，长期运行的精度保持性会好很多。

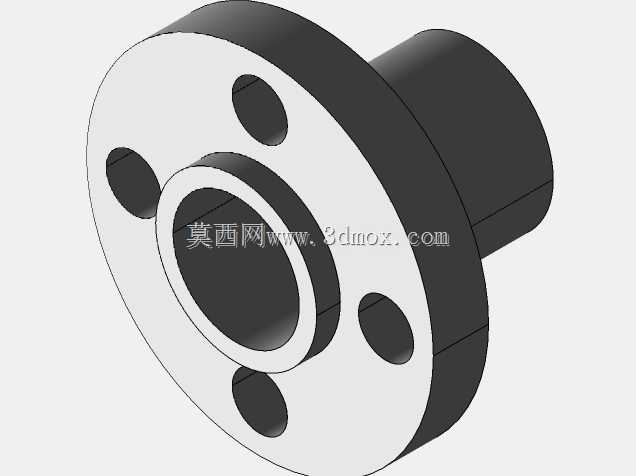

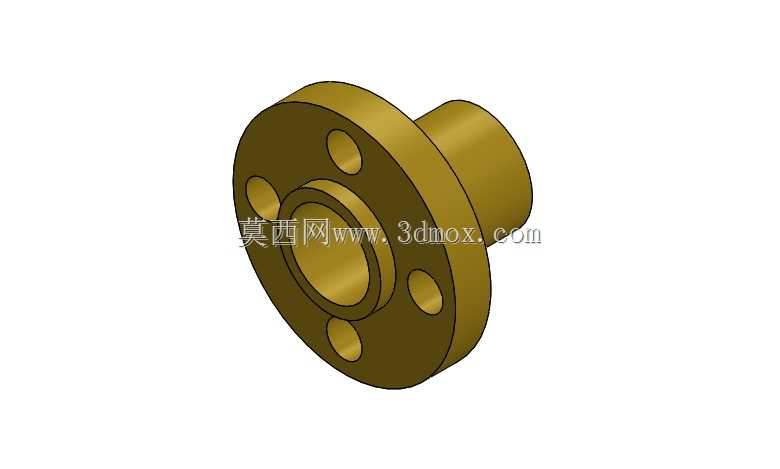

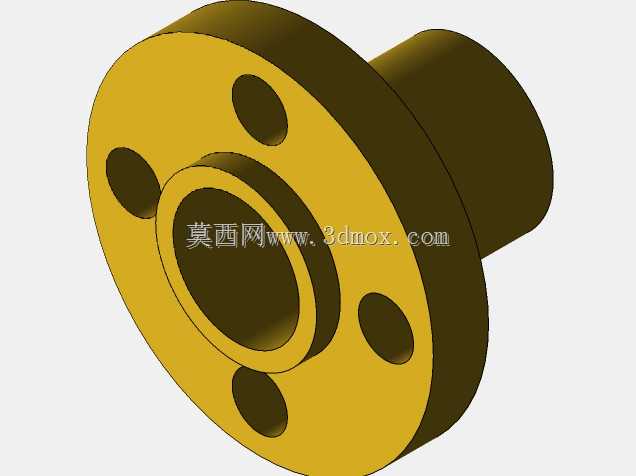

　　外形结构上，螺母整体分为法兰盘和螺纹套筒两个部分，套筒段的外径做了统一的圆柱公差设计，可以直接插入滑台上预先加工的定位孔里，安装时先把套筒段塞进定位孔完成径向定位，再用四颗螺丝穿过法兰盘上的光孔锁紧，就能保证螺母和丝杠的同轴度，不会出现安装偏斜导致的传动卡涩。法兰盘上的四个安装孔做了均匀的圆周分布，不管是水平安装还是垂直安装，受力方向都能被安装螺丝均匀承接，不会出现单侧螺丝受力过大松动的问题。铜质的基体材料本身具备不错的自润滑特性，日常使用时即使没有持续加注润滑脂，也能在中低速往复运动场景下保持顺畅的传动状态，不会像钢质螺母那样容易和丝杠出现咬合拉伤的问题。

　　设计这类螺母的三维结构时，首先要确定的是内螺纹的基本参数，梯形螺纹的牙型角要符合传动螺纹的通用标准，牙侧的粗糙度要控制在合理范围，避免加工后牙面过于粗糙加速磨损。其次是法兰盘和套筒段的同轴度公差，在建模时就要把安装基准面设定在法兰盘和滑台贴合的端面上，套筒段的外圆、内螺纹的轴线都要和这个基准面垂直，不然实际装配后丝杠和螺母不同轴，转动时会出现周期性的阻力波动，严重时还会导致电机负载波动过大丢步。另外法兰盘上的安装孔位置要和常用的滑台安装孔位匹配，孔的直径要比常用的安装螺丝大0.2mm左右，给安装时的微量调整留出余量，避免加工误差导致螺丝穿不进去。

　　实际选型使用时，要注意这款螺母的安装边界尺寸，套筒段的长度决定了拧入丝杠后的螺纹啮合长度，足够的啮合长度能保证传动时的刚度，不会因为轴向受力导致螺母出现倾斜；法兰盘的外径要比套筒段大出足够的尺寸，保证安装孔的边距不会太薄，锁紧螺丝时不会出现法兰边缘开裂的问题。在垂直升降的场景里使用时，要注意这款螺母本身不具备自锁能力吗？不对，2mm螺距的梯形螺纹是具备一定自锁性的，但因为是四头螺纹导程8mm，螺纹升角比单头2mm导程的大，所以自锁性能会有所下降，垂直安装时如果负载偏大，还是要配合阻尼结构或者抱闸机构使用，避免断电后滑台下坠。很多桌面级设备用这款螺母做Z轴传动时，会在螺母侧面加装一个消间隙的弹簧压块，把螺纹副的传动间隙控制在很小的范围，提升进给的定位精度，这时候建模时还要预留出消间隙结构的安装空间，法兰盘的侧面可以留出对应的安装平面，方便固定压片结构。

　　日常维护层面，这类铜螺母的磨损速度和使用场景的负载、运动速度、润滑条件直接相关，在每分钟几百转的中低速场景下，定期涂抹润滑脂就能保证很长的使用寿命，如果是高速运动场景，还要考虑螺母的散热问题，不过T8规格的梯形丝杠本身大多用在小负载低速场景，很少会出现过热的问题。建模的时候还要注意内螺纹的收尾结构，不要把螺纹直接做到螺母的端面尽头，留出一小段光孔做导向，方便装配时丝杠顺利拧入，也能避免螺纹端口的毛刺在运动时刮蹭丝杠表面，影响传动手感。
