24V红帽凸头按钮指示灯结构设计

这款24V凸头红帽指示灯，是工业控制回路里最常见的状态指示元件，日常在低压控制柜面板、自动化产线工位操作盒、小型设备操作面板上都能见到它的身影，主要用来给现场操作人员传递设备通电、运行、故障、停止这类直观的光信号，相比屏显类指示，它的可视角度大，强光环境下辨识度也足够，不需要操作人员凑近屏幕读参数，扫一眼面板就能掌握设备核心状态，在嘈杂的车间环境里，光信号的提示效率比单纯的文字提示高很多。

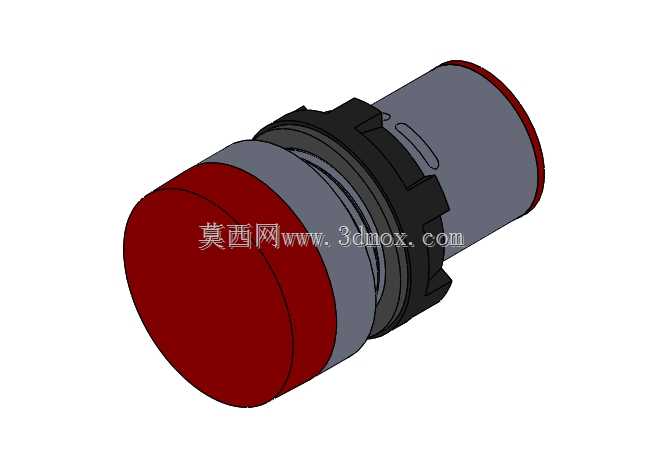

从结构设计来看，这款产品采用了行业通用的面板嵌入式安装结构，主体分为操作头、锁紧固定段、接线腔体三个部分，前端的红色凸头灯罩采用半透光工程塑料材质，曲面做了圆弧过渡，既可以扩大光线的散射角度，也能避免尖锐边角在操作时剐蹭操作人员，同时凸头的设计比平钮指示灯高出面板一截，在多元件密集排布的面板上，能快速被操作人员定位到，不会和旁边的平钮操作按钮混淆。灯罩和主体基座的配合处做了台阶式止口，装配后缝隙均匀，能达到常规工业环境的防尘要求，避免车间里的粉尘、切削液飞溅进入灯体内部造成接触不良。

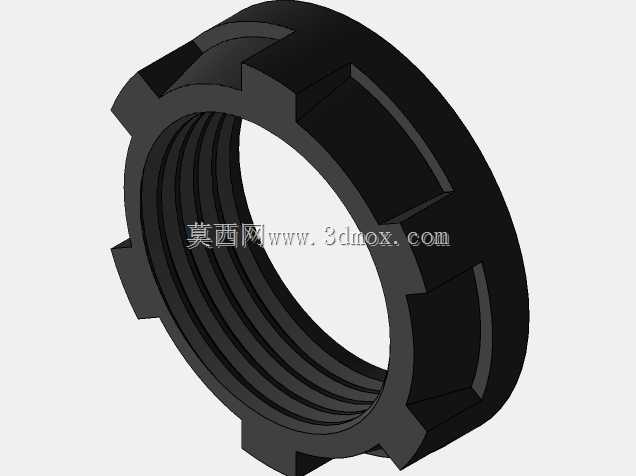

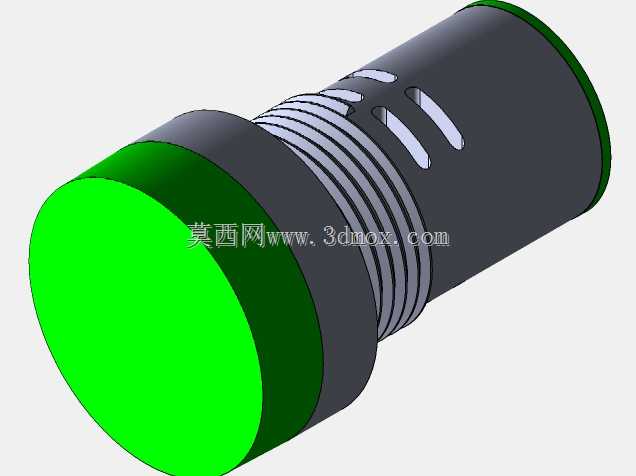

中间的锁紧段设计了六角防滑结构和配套的锁紧螺母，安装时只需要在面板上开出对应直径的安装孔，把灯体从面板正面插入，从背面拧上锁紧螺母就能完成固定，不需要额外的固定支架，安装效率很高，适配厚度在1到6毫米之间的各类冷轧钢板面板、绝缘塑料面板，安装孔的公差适配范围比较宽，即使面板开孔有小范围的偏差，也能顺利装入不会卡滞。锁紧段侧面还做了防转定位卡槽，卡入面板对应的定位缺口后，拧紧螺母时灯体不会跟着转动，避免内部接线被拧断。

后端的接线腔体做了分仓设计，灯脚和接线端子之间有绝缘隔板隔开，24V的供电电压属于安全特低电压范围，接线时不需要额外的绝缘防护处理，常规的螺丝压接端子就能可靠接线，接线后导线不会和相邻的元件产生干涉。灯体内部的光源采用贴片式LED发光元件，相比传统的白炽灯珠，发热量更低，使用寿命更长，连续通电状态下外壳温升不会超过15K，即使长时间点亮也不会造成面板局部过热，不会影响周边元件的正常工作。

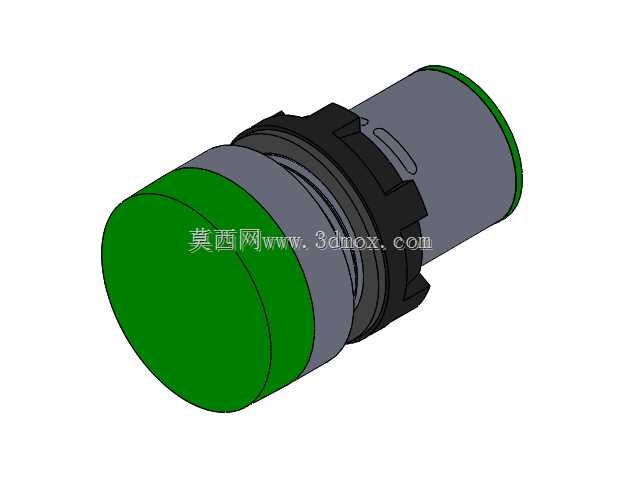

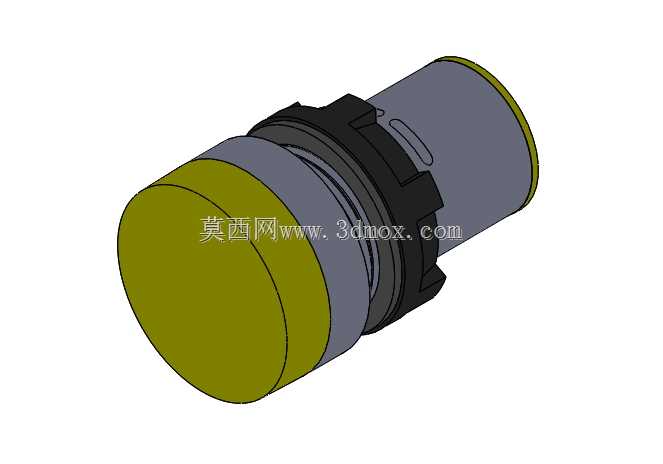

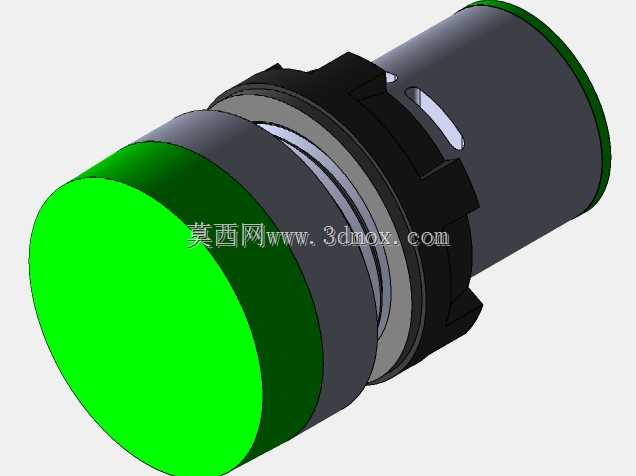

在实际选型应用中，这款红色指示灯通常对应停止、故障、报警这类警示类状态信号，和同系列的绿色运行指示灯、黄色待机指示灯搭配使用，组成完整的设备状态指示组。设计三维模型的时候，重点还原了安装配合的所有关键尺寸，包括面板开孔直径、灯体插入深度、锁紧螺母的对边尺寸、接线端的伸出长度，这些尺寸都是做面板排布设计、控制柜结构设计时必须要核对的安装边界参数，如果尺寸建模有偏差，实际装配时就会出现灯体装不进面板、螺母拧不到位、接线后后盖盖不上这类问题。建模时也还原了灯罩的曲面弧度、主体的防滑齿细节，做设备外观渲染的时候能真实还原产品的实际质感，不会和实物产生过大的视觉差。

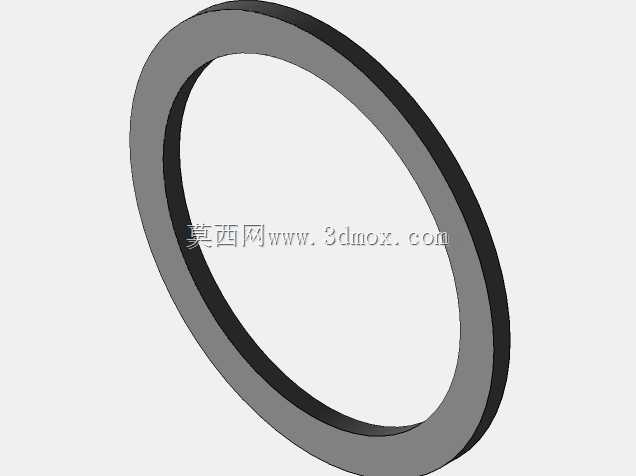

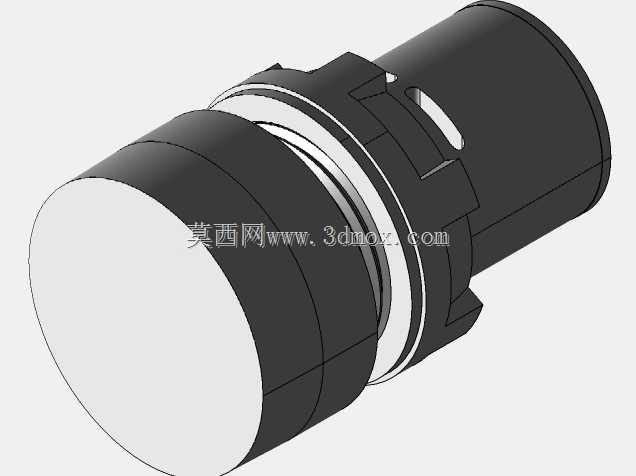

这类小型指示元件虽然结构不复杂，但是在工业设备里的用量很大，每台控制柜少则几个多则几十个，每一个的安装尺寸都准确的话，整个面板的装配效率会提升很多，不会因为单个元件的尺寸偏差造成面板返工。模型的结构拆分也和实物的装配逻辑一致，灯罩、基座、锁紧螺母都做了独立的实体，可以直接用来做装配干涉检查，模拟实际安装的整个过程，提前发现面板排布时的元件间距不足、和柜内其他部件碰撞的问题，减少实际生产时的改造成本。
