在精密传动导向场景里,这类加厚款线性滑轨的应用覆盖范围极广,小到桌面级检测设备的位移滑台,大到半导体封装工位的短行程往复机构、小型自动化装配线的工件移送单元,都能见到同规格导轨的身影。不同于常规薄型导轨,这款RSR12WV加厚轨在设计阶段就优先考虑了偏载工况下的刚性表现,很多小型设备的安装空间局促,无法布置大规格宽幅导轨,又需要承受一定的倾覆力矩,加厚轨身的结构刚好能填补这类选型空白。
从实际使用的角度看,导轨的核心作用是为运动部件提供高精度的直线导向基准,同时承载滑块上搭载的负载,包括垂直方向的正压力、运动启停时的惯性冲击力,以及偏载安装带来的倾覆力矩。这款加厚轨的轨身截面做了加厚处理,相比同宽度的标准导轨,轨底与安装基面的接触面积更大,安装后轨身的抗变形能力更强,即使安装基面存在微小的平面度误差,加厚的轨身也能减少自身形变对导向精度的影响,降低对安装基面加工精度的苛刻要求,适合中小型设备厂的加工装配条件。

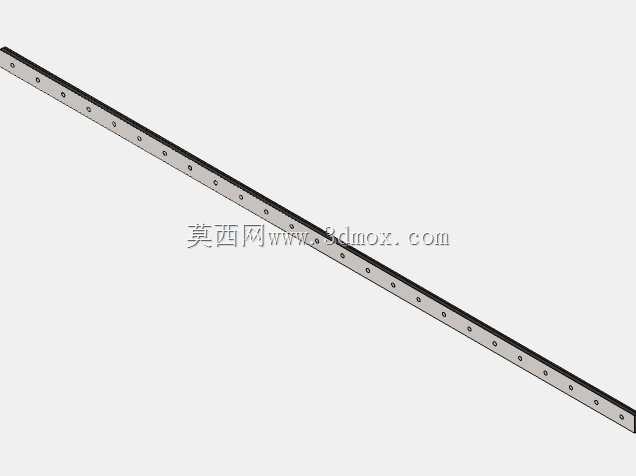

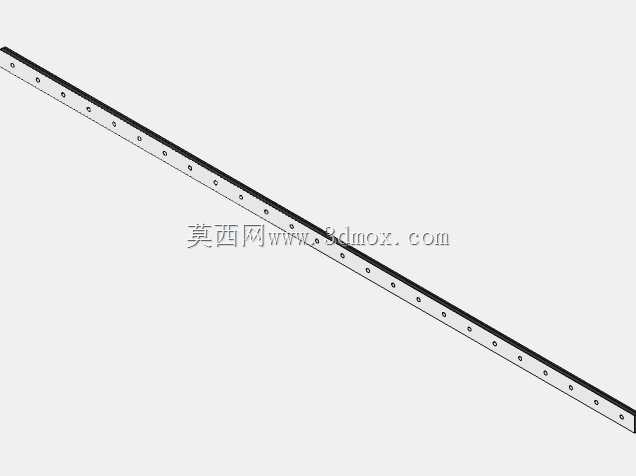

设计这款导轨三维模型的时候,首先要还原的是轨身的安装孔位布局,线性导轨的安装孔是标准化的节距设计,RSR12规格的导轨安装孔采用沉头孔设计,适配对应规格的内六角圆柱头螺钉,沉头孔的深度要保证螺钉拧紧后头部完全埋入轨身表面,不会突出干涉滑块的往复运动。建模时需要严格控制孔位的同轴度、孔与轨身基准侧面的平行度,实际装配中如果孔位偏差超过0.1mm,就会导致导轨安装时产生强制形变,直接影响滑块的运行顺畅度,甚至出现卡滞、预紧力异常增大的问题。

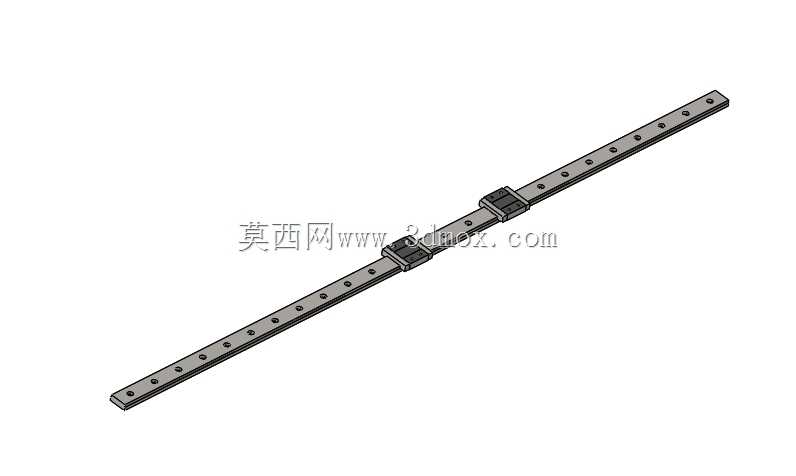

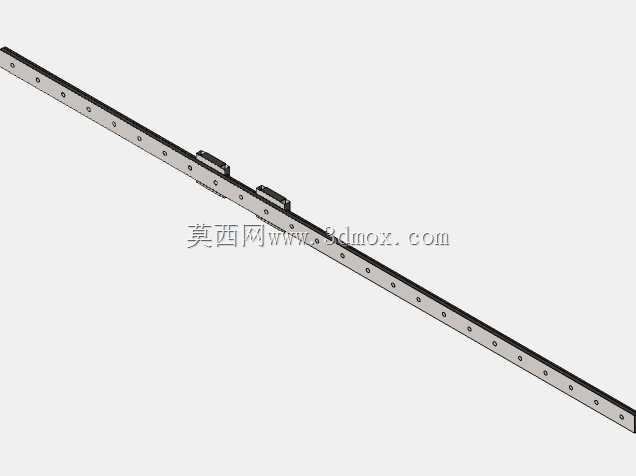

滑块部分的设计同样贴合实际使用需求,双滑块的配置适合长行程的导向场景,两个滑块共同承载负载时,能有效提升整体的抗倾覆能力,比如在小型点胶设备的Z轴导向结构里,单滑块容易因为点胶头的偏载出现低头现象,双滑块搭配加厚轨身就能很好地抑制这类形变,保证点胶位置的重复定位精度。滑块上的安装螺纹孔位置、深度都按照行业通用规格设计,方便用户直接搭配标准的安装板连接负载,不需要额外做转接件的适配设计。

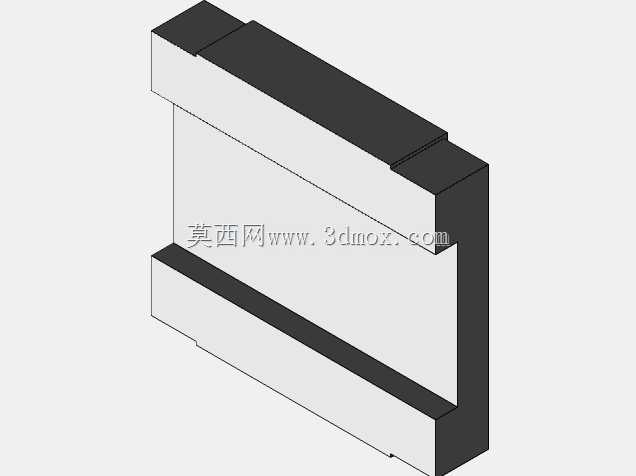

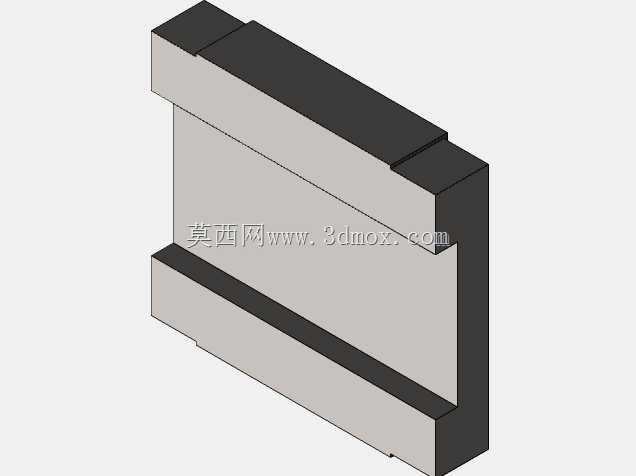

从安装边界来看,这款导轨的轨身宽度、厚度尺寸都控制在紧凑范围内,12规格的导轨宽度适配小型设备的安装空间,加厚的轨身厚度不需要额外增加安装槽的深度,就能获得比标准导轨更高的刚性。建模时还原了导轨两端的倒角处理,实际生产中导轨两端的倒角是为了方便滑块的装配,避免装配时钢球从滑块滚道内脱落,同时也能避免安装时锐边划伤操作人员。滚道的型线设计采用圆弧接触式,钢球与滚道的接触角经过优化,既能保证径向承载能力,也能兼顾一定的侧向承载能力,适合多方向受力的复杂工况。
在实际选型应用中,这类导轨常被用在行程不超过1米的短距离往复运动场景,比如3C产品的检测工位移载、小型激光打标设备的工件进给、医疗检测设备的样本移送机构,这些场景对导向精度有一定要求,同时负载不大,但对安装空间、运行平稳性要求较高。加厚的轨身设计还能减少导轨自身的共振,在设备高速往复运动时,轨身的振动幅度更小,能有效提升运动部件的稳定性,减少因为振动带来的检测误差、加工精度偏差问题。
建模过程中对导轨的细节做了完整还原,包括轨身的安装沉头孔、滑块的密封端盖结构、滑块上的油嘴安装位,这些细节都是实际装配和维护中必须考虑的部分,油嘴的位置设计在滑块的端面,方便日常维护时加注润滑脂,不需要拆卸负载就能完成润滑保养,适配设备长期运行的维护需求。滑块的密封结构能有效阻挡加工过程中产生的粉尘、切削液进入滚道内部,延长导轨的使用寿命,即使在有少量粉尘的装配车间环境里,也能保证长期运行的顺畅度。
- 全部评论(0)
- 模板大小: 1.26 MB
- 售价:5金币
- 下载次数: 253
- 系统要求: Rendering,STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STEP / IGES,STEP / IGES,Other
- 软件分类: 导轨
