IKO LWL9B微型线性导轨滑块组件

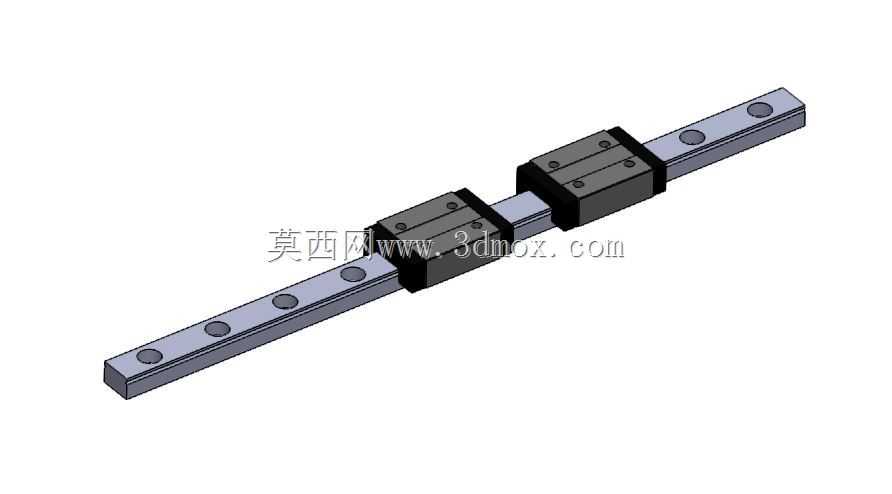

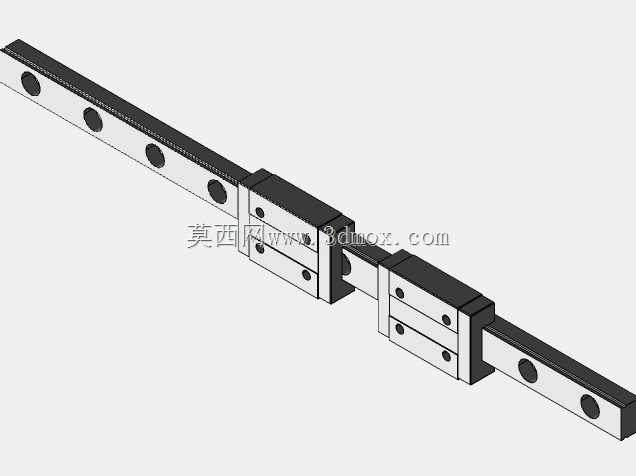

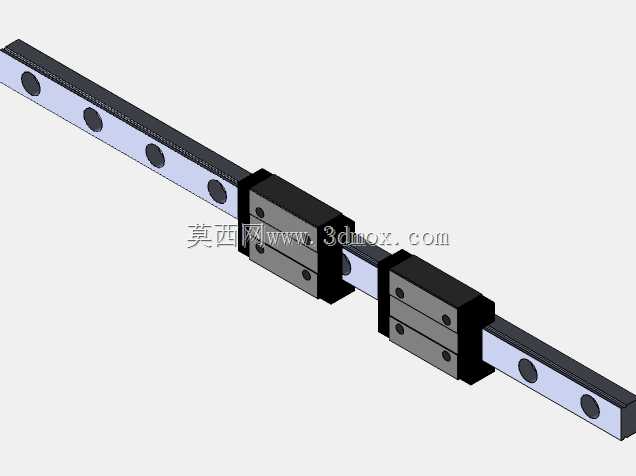

　　在精密自动化装配工位、小型检测设备滑台、桌面级数控加工单元的传动布局中，这类微型线性导轨的选用直接决定了工位的重复定位精度与运行平顺性。日常做结构选型时，首先要明确安装边界：该款导轨的轨身采用窄幅扁平设计，适配安装空间局促的轻载传动场景，单根导轨上配置两个滑块，可分散承载倾覆力矩，避免单滑块受力不均出现的卡滞问题。从功能特性来看，滑块内部的循环滚道结构可实现滚动摩擦传动，相比滑动导轨大幅降低运行阻力，低速进给时无爬行现象，能满足微米级进给的传动需求，导轨上的安装孔为等距沉孔设计，可直接通过内六角螺钉固定在设备安装基面，无需额外加工避让槽，降低基座加工难度。做三维建模时，首先要还原滑块与导轨的配合间隙，预留合理的装配公差，

　　避免干涉导致的运动仿真报错，滑块两端的密封端盖结构要完整还原，实际使用中这部分结构可阻挡加工碎屑、粉尘进入滚道内部，延长导轨的维护周期。在3C电子零部件的点胶工位，这类导轨常搭配微型伺服电机与丝杆使用，承载点胶阀做往复直线运动，运行过程中无明显间隙，可保证点胶轨迹的一致性；在小型光学检测设备的调焦滑台中，该导轨的低阻力特性可实现手动微调的顺滑手感，不会出现卡顿导致的调焦过冲问题。设计选型时要注意，该款导轨属于微型轻载系列，额定动载荷适配小推力传动场景，不可用于重载冲压上下料这类大冲击工况，安装时要保证两根平行导轨的安装基面平面度控制在合理公差范围内，若基面翘曲会导致滑块运行阻力骤增，长期使用会加剧滚道磨损，缩短使用寿命。建模过程中，

　　导轨上的安装孔位间距要严格按照实际产品参数绘制，方便设计人员直接在装配体中匹配安装螺钉规格，滑块上的工件安装螺纹孔位置也要精准还原，避免后续设计连接板时出现孔位错位的问题。滑块的注油嘴位置在建模时要预留操作空间，实际设备维护时可通过注油嘴补充润滑脂，无需拆解滑块即可完成保养，降低设备停机维护时间。在小型非标自动化设备的取料滑台设计中，这类双滑块导轨可承受一定的偏载，当取料吸盘位于滑块外侧时，两个滑块的受力分布可抵消部分倾覆力矩，保证滑台运行的稳定性，不会出现滑块卡滞甚至脱离导轨的问题。轨身的材质采用轴承钢淬火处理，表面硬度满足长期滚动摩擦的使用需求，滚道部分经过精密磨削加工，保证滚动体运行时的平顺性，

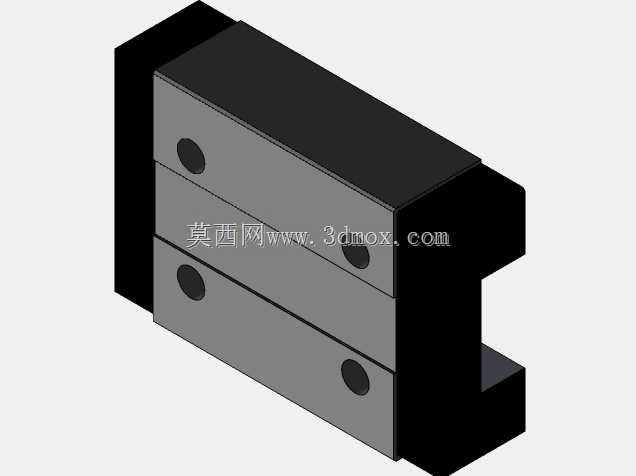

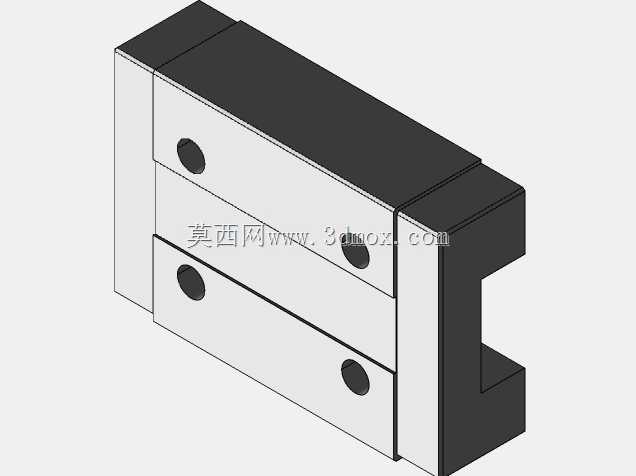

　　滑块的金属基座与密封端盖的配合间隙要控制合理，既不能间隙过大导致粉尘进入，也不能间隙过小摩擦轨身增加运行阻力。做运动仿真时，要给滑块与导轨之间添加合理的配合约束，保留轴向的移动自由度，限制其余五个方向的自由度，还原真实的传动状态，方便设计人员验证滑台的行程范围是否与周边部件存在干涉，提前排查设计缺陷。
